Module Actionneur rotatif/linéaire
- Facilité d’intégration
- Système autonome
- Gestion position, vitesse, effort
- Pilotable par une consigne externe (réglages asservis)
Produits testés
Secteur d’activités
Fonctionnalités
Actionneur Rotatif
Description
L’actionneur rotatif est un servomoteur équipé d”une mesure de couple et d’une mesure absolue de position angulaire sur 1 tour.
L’actionneur rotatif permet d’effectuer des mouvements de rotation. Il peut être piloté en position, vitesse et couple.
Il est équipé d’un arbre creux cannelé qui peut recevoir une multitude d’outillage. Il peut en outre être accouplé à un actionneur linéaire pour combiner des mouvements de translation et de rotation (par exemple pour actionner des mitigeurs mécaniques monocomande).
Caractéristiques du matériel
- Couple max. de 3.7 à 25 N.m
- Vitesse max. 30 à 214 tr/min
- Commande en position, vitesse ou couple
- Système de transmission possible par cannelures ou la platine équipée de 4 trous taraudés
- Connectique M12 8 points (puissance + communication)
- Possibilité d’utiliser un arbre traversant
- Electronique de commande intégrée
- Paramétrage des mouvements via application dédiée ou communication directe Ethernet pour intégration
Actionneur linéaire
Description
L’actionneur linéaire est un vérin électrique équipé d’une mesure de force et d’une mesure absolue position
L’actionneur linéaire permet d’effectuer des mouvement de translation et peut être piloté en position, vitesse et force.
Il est équipé d’un arbre creux cannelé qui peut recevoir une multitude d’outillage. Il peut en outre être accouplé à un actionneur rotatif pour combiner des mouvements de translation et de rotation (par exemple pour actionner des mitigeurs mécaniques monocomande).
Caractéristiques du matériel
- Force max. va de 179 à 325 N.
- Vitesse max. de 190 à 300 mm/s
- Course 55 à 245 mm
- Commande en position, vitesse ou force
- Connectique M12 8 points (puissance + communication)
- Electronique de commande intégrée
- Paramétrage des mouvements via application dédiée ou communication directe Ethernet pour intégration
Technologie
- Motorisation pas à pas
- Variateur intégré
- Mesure de position absolue
- Mesure de force et couple intégrées
connecteurM12

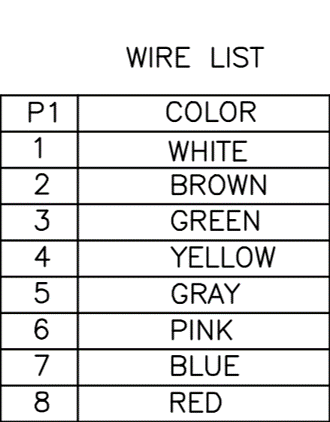

connecteurM12-wire-list-rotatif

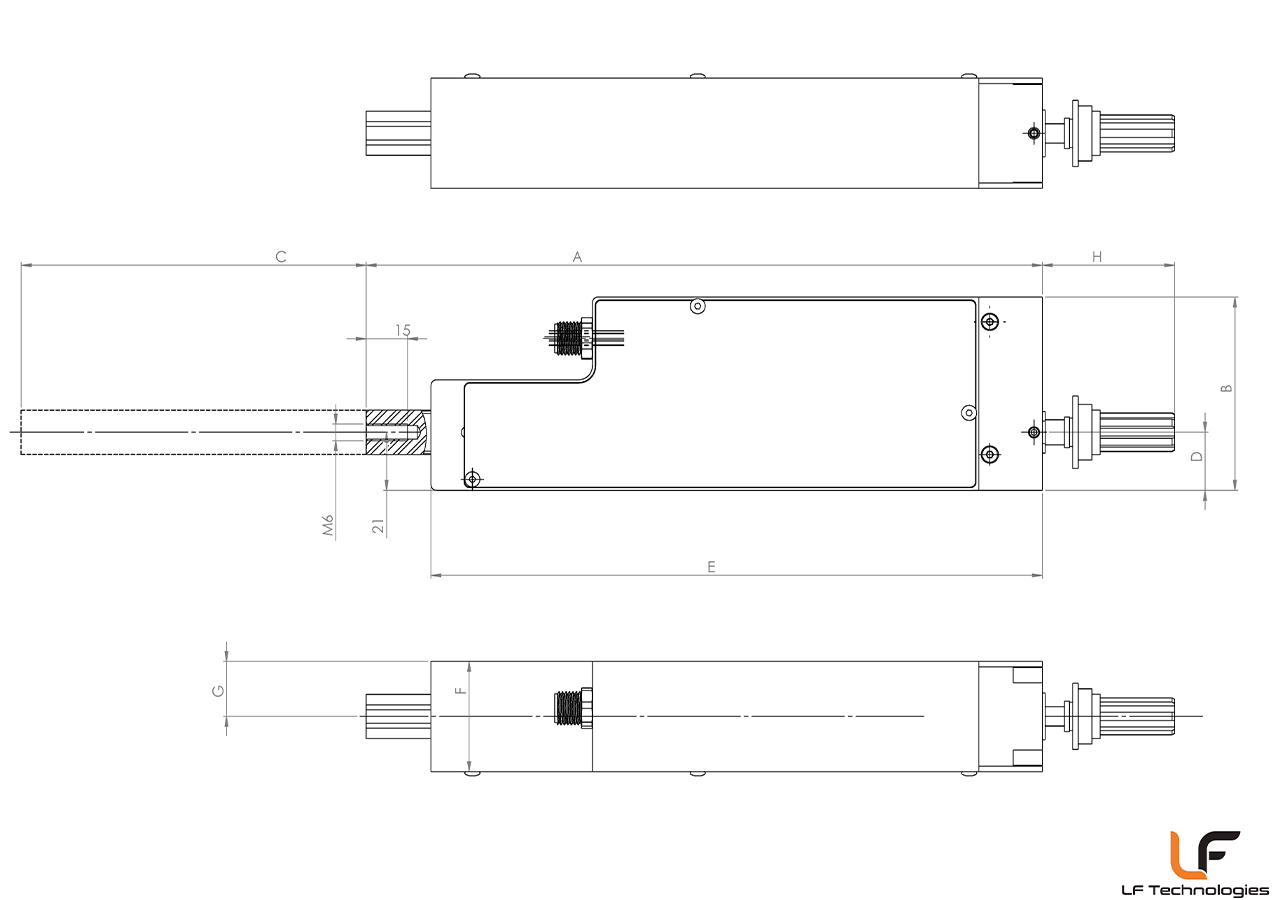

plan actionneur lineaire

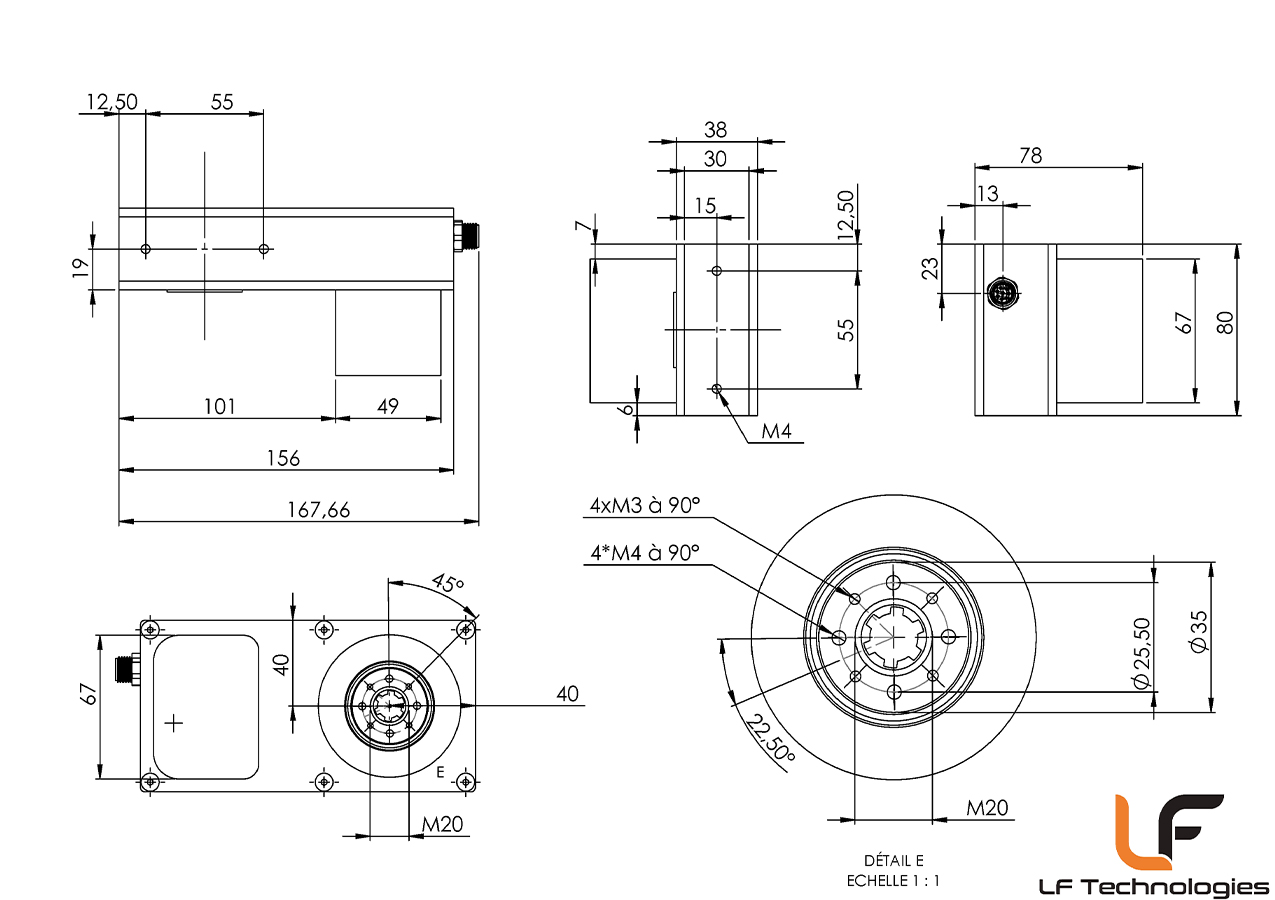

Plan actionneur Rotatif

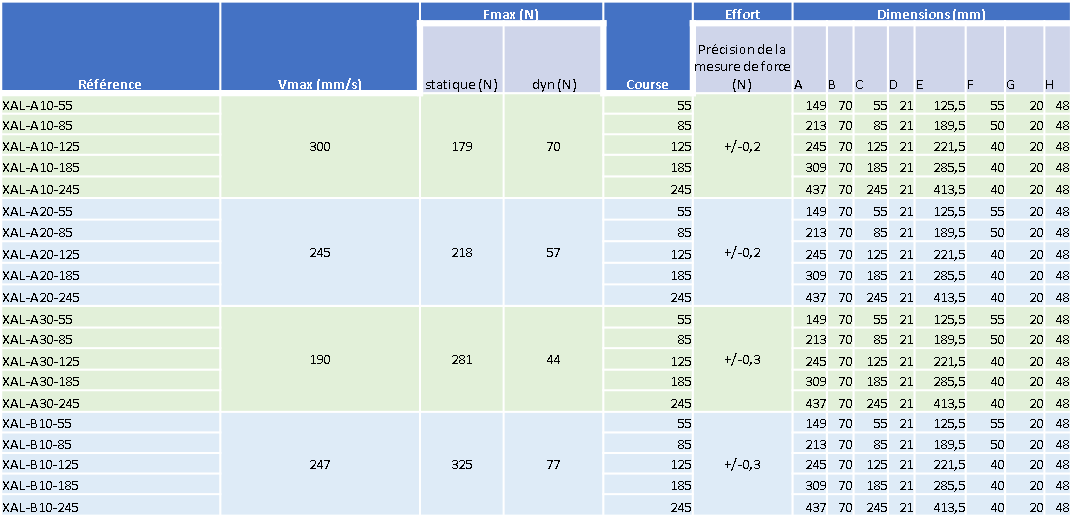

tableau-descriptif-technique

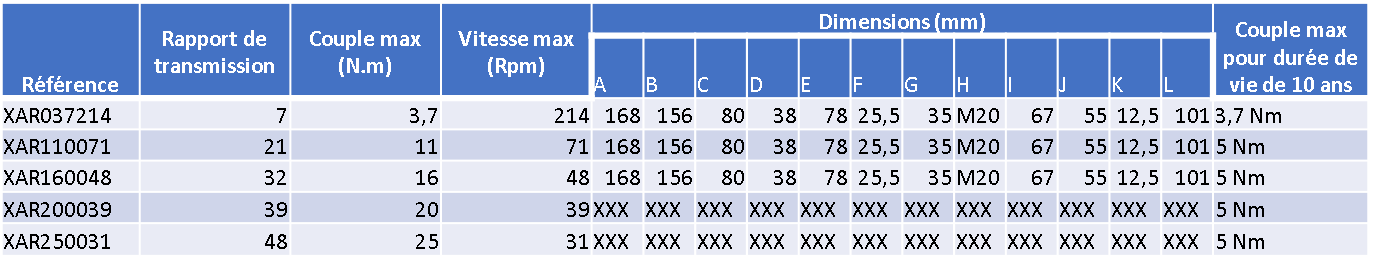

Tableau Descriptif Technique Actionneur Rotatif

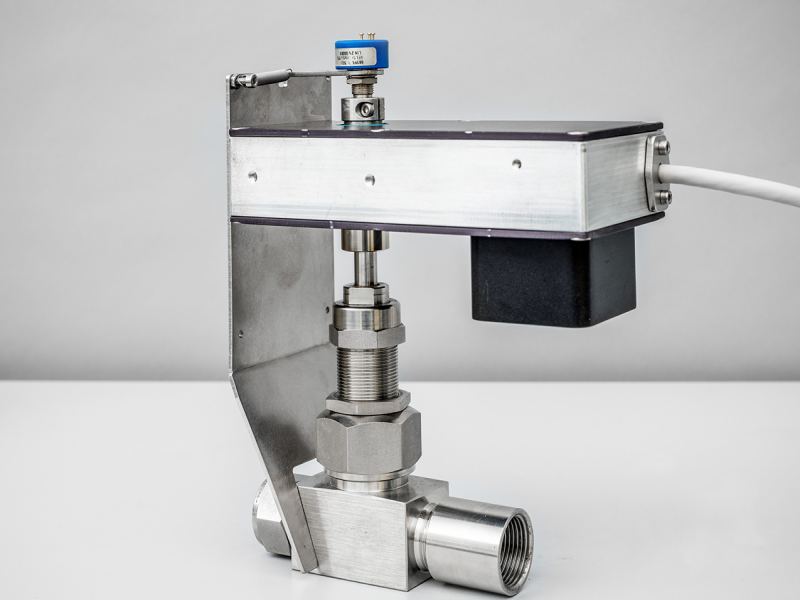

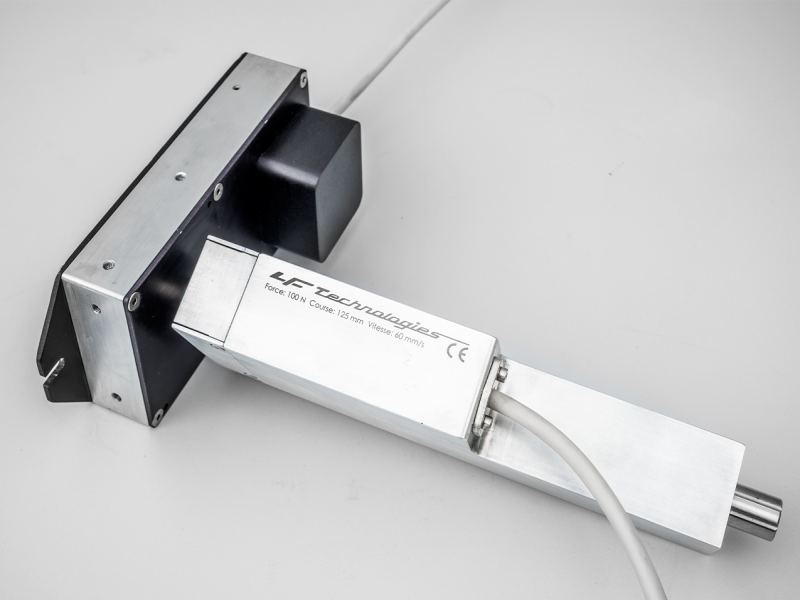

Montage actionneur rotatif
Montage actionneur rotatif

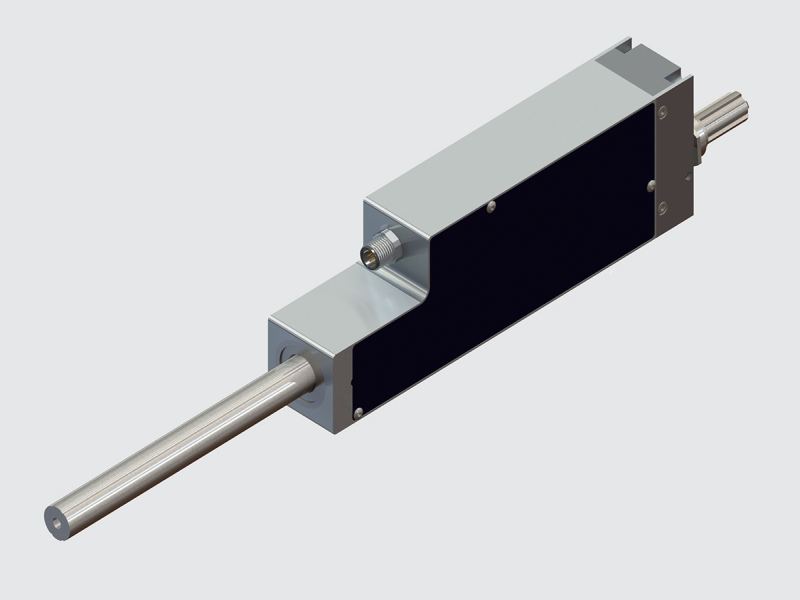

Actionneur linéaire
Actionneur linéaire

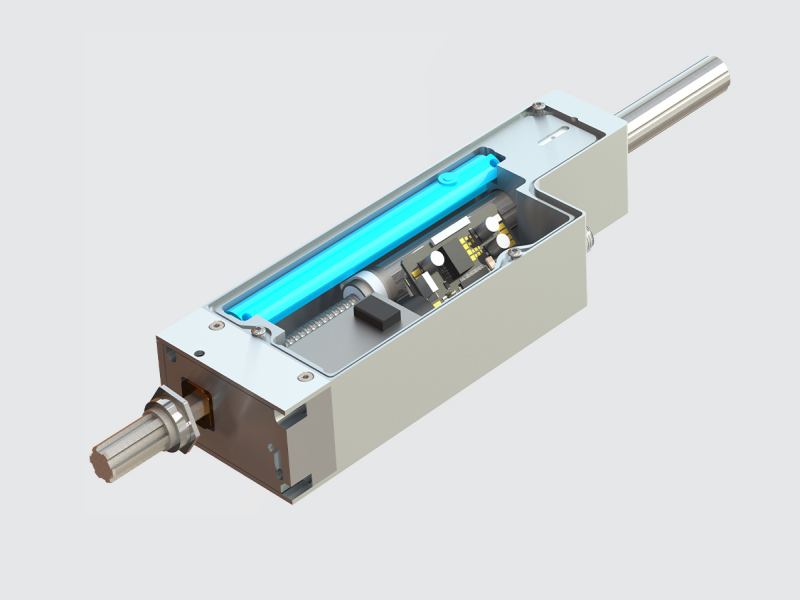

Actionneur linéaire vue interne
Vue interne de l'actionneur linéaire

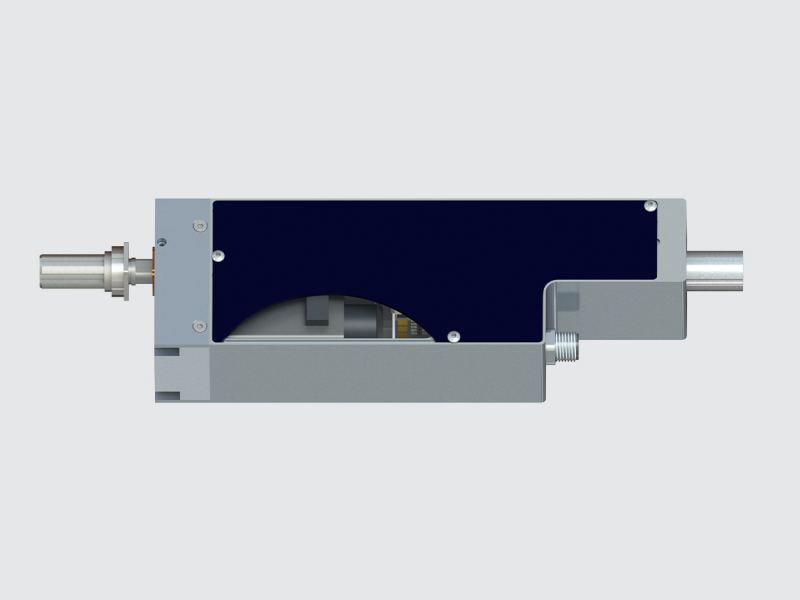

Actionneur linéaire vue coupe
Vue en coupe de l'actionneur linéaire

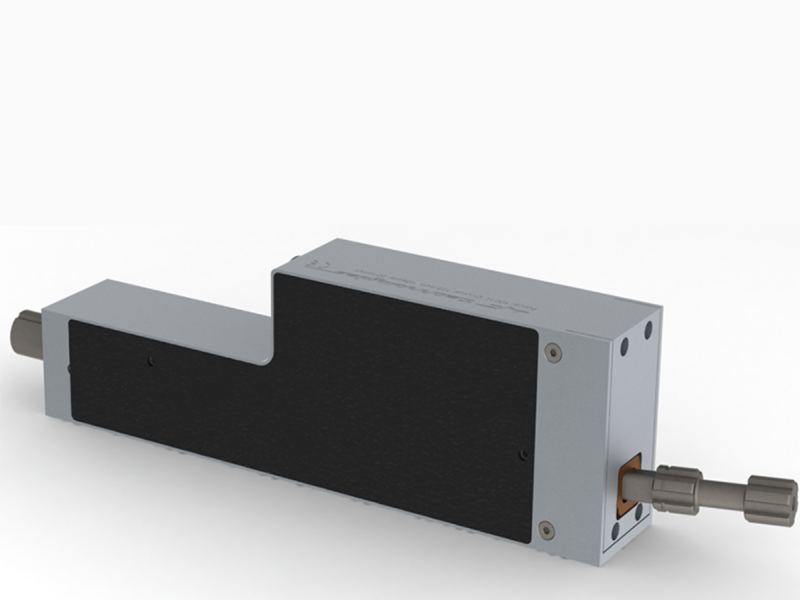

Actionneur linéaire
Actionneur linéaire
Exemple de montage pour robinetterie
Exemple de montage pour robinetterie

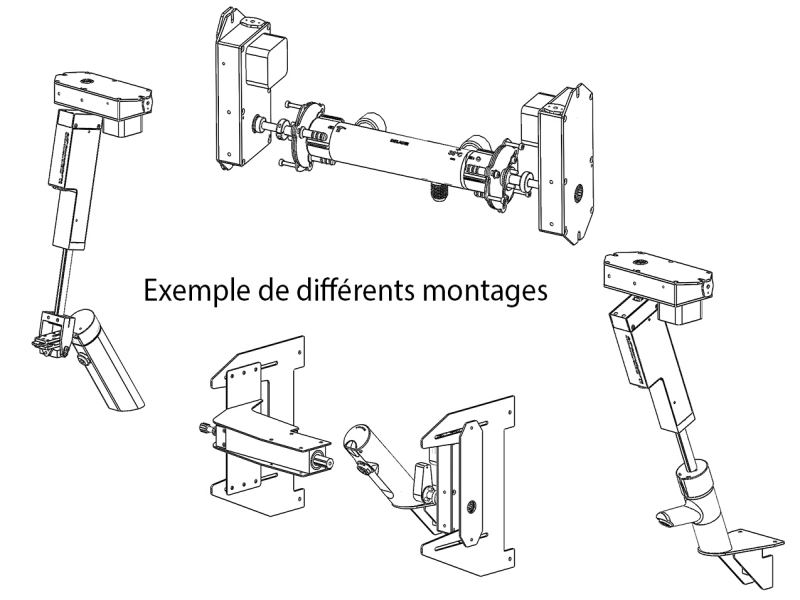

Montage actionneurs
Montage actionneurs

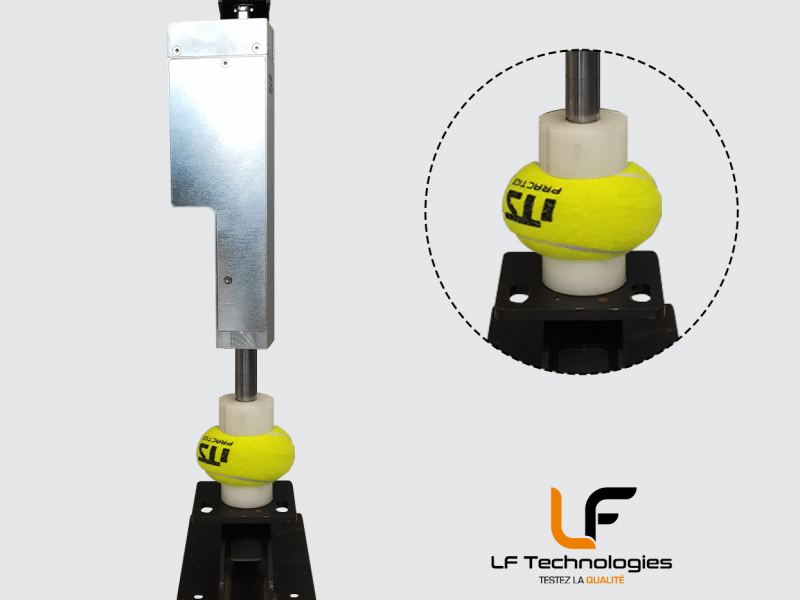

Essai écrasement balle
Essai écrasement balle
Actionneur Rotatif
Actionneur Rotatif

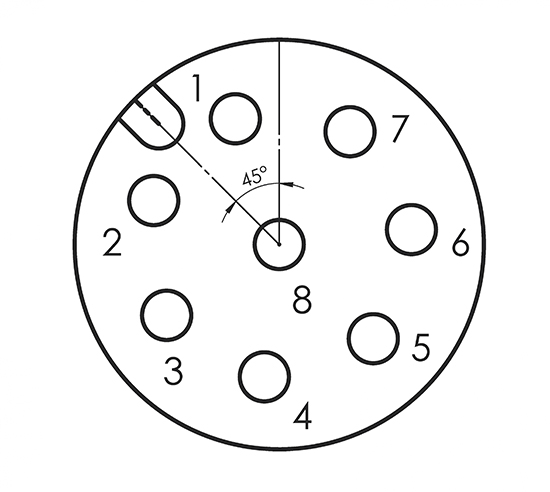

Plan-connecteur-actionneur-lineaire-new
