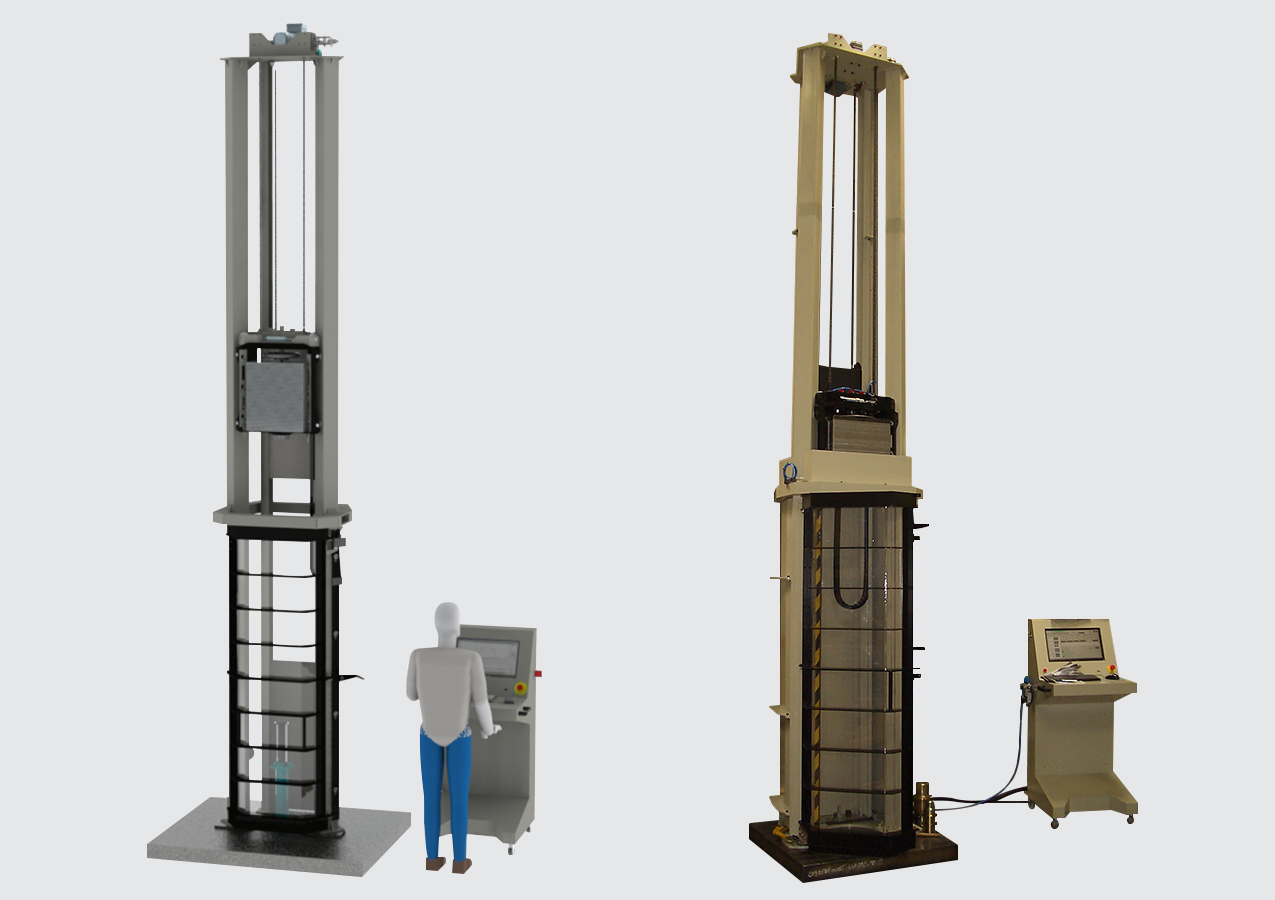

Puits de Chute Vertical

Fonctions principales

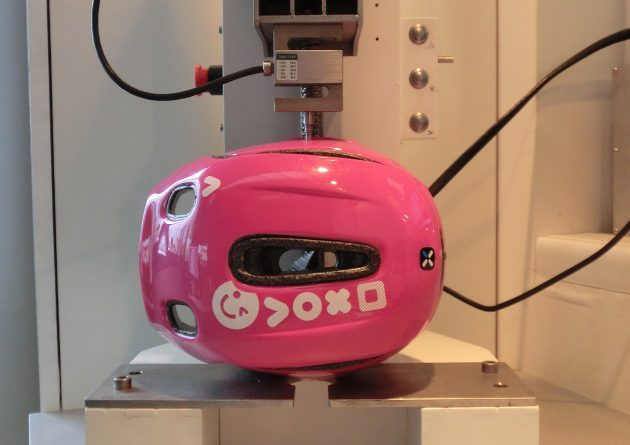

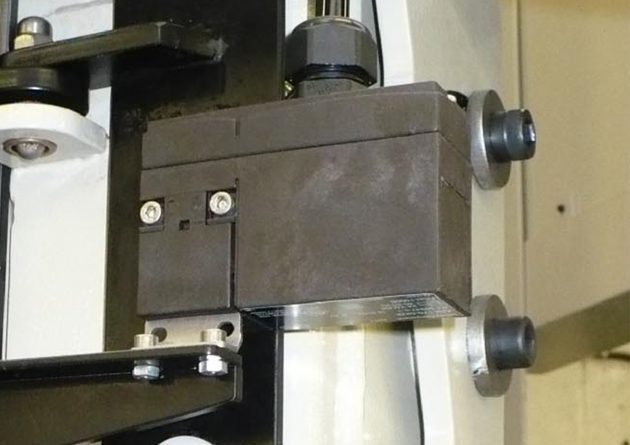

Le puits de chute vertical (banc de choc dynamique) permet de caractériser la résistance aux chocs d’un produit (éprouvette ou composant), pour mesurer sa capacité d’absorption d’énergie, ou pour vérifier son bon fonctionnement après l’impact («shock resistant»). Le choc est assuré par une masse tombante qui vient percuter l’échantillon avec des hauteurs et une masse qui sont réglables par les opérateurs. Un ensemble de capteurs haute fréquence permet de mesurer la force, la position et la vitesse de la masse pendant l’impact. La machine est entièrement sécurisée, grâce à son système de carter de protection, qui évite ainsi tout risque de projection lors des essais d’impact.

Mode de fonctionnement

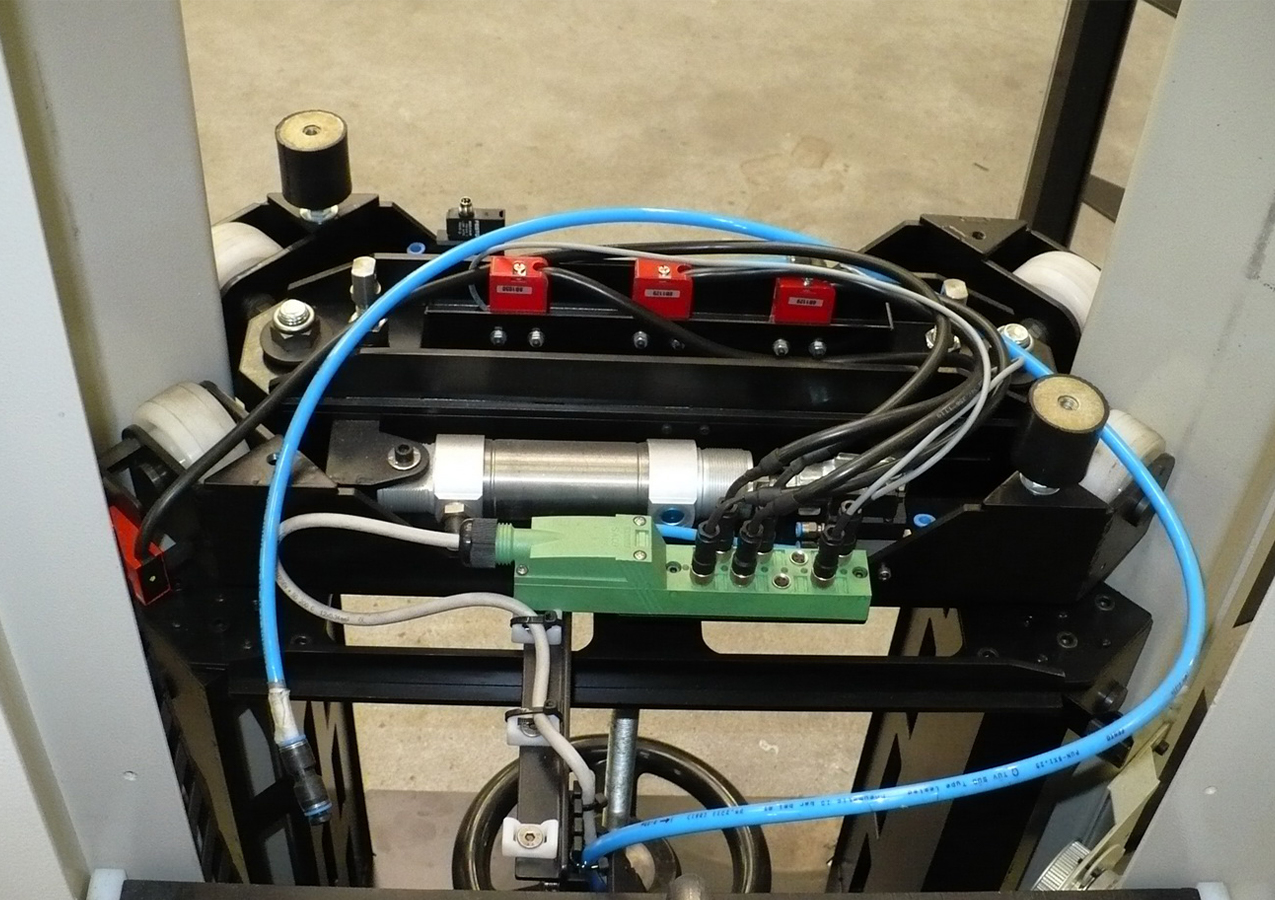

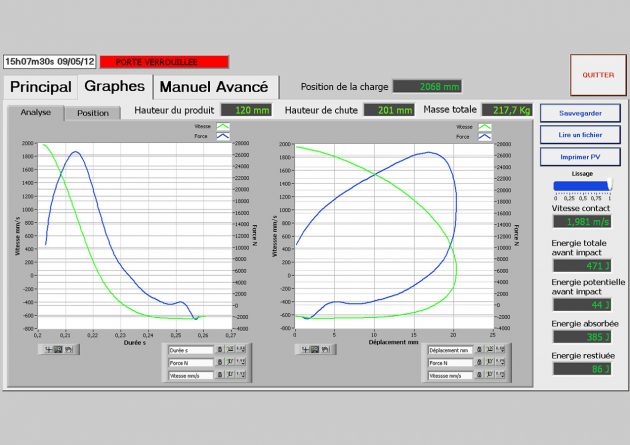

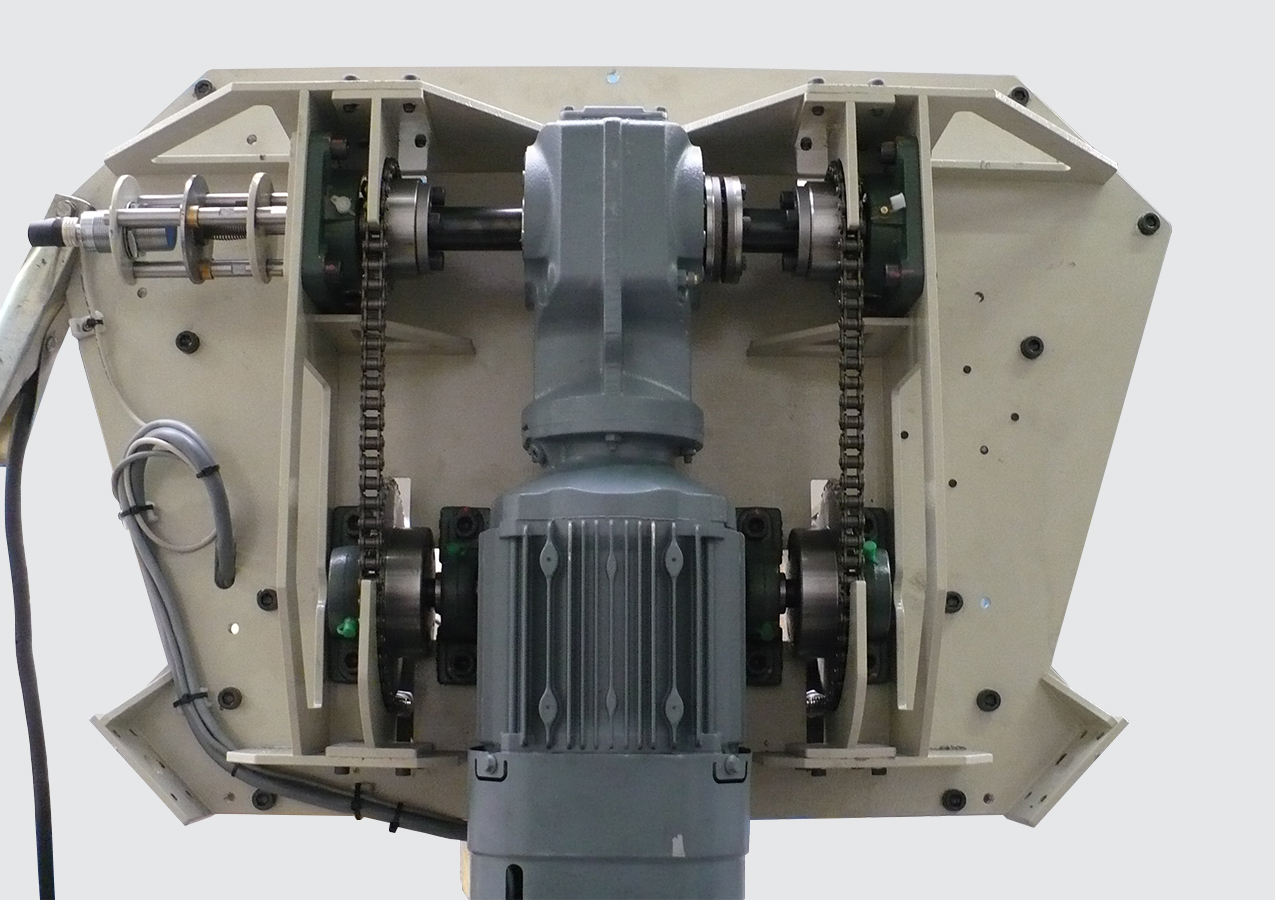

L’utilisateur positionne l’éprouvette à tester en toute sécurité. Après avoir sélectionné la valeur de la masse et la hauteur de chute, la machine règle automatiquement et largue la masse sur l’éprouvette. Les mesures de hauteur, de vitesse, de force et d’énergie sont automatiquement enregistrées à haute fréquence pendant l’impact. Un système d’analyse automatique permet de calculer l’énergie d’impact, l’énergie absorbée et l’énergie restituée.
