Banc de Traction Horizontal 800kN
Le Banc de traction de câbles électriques de LF Technologies est conçu pour mesurer avec précision la résistance mécanique et les propriétés des câbles électriques. Adapté aux besoins des industriels, il garantit des tests conformes aux normes internationales tout en offrant une grande simplicité d’utilisation et des performances fiables.
Produits testés
Secteur d’activités
Fonctions principales
Le Banc de Traction Horizontal 800 kN offre des fonctions avancées pour répondre aux besoins des industriels :
- Tests de traction selon un protocole conforme à la norme
- PV d’essais automatiques
- Sécurité renforcée : systèmes de protection pour l’opérateur et le matériel.
- Adaptation à la longueur du câble grâce à une traverse mobile verrouillable
Grâce à ces fonctions, ce banc garantit des performances fiables et une grande efficacité dans vos processus de test.
Mode de fonctionnement
Le but du test est d’appliquer des cycles de traction, chaque cycle étant constitué d’une montée en charge à vitesse contrôlée (asservissement de force selon une rampe en kN/s), d’un palier de maintien en charge avec asservissement de force constante, d’un retour en position de départ.
- Positionnement du câble : Le câble à tester est fixé sur les points d’ancrage adaptables.
- Programmation des paramètres : Les données de test (force, vitesse de traction, longueur) sont entrées via l’IHM intuitive.
- Démarrage du test : Le système enclenche automatiquement la traction, surveillant en temps réel les variables critiques.
- Acquisition des données : Les capteurs intégrés enregistrent les mesures avec une grande précision.
- Arrêt et analyse : Une fois le test terminé, les résultats sont affichés et sauvegardés pour une analyse ultérieure.
Ce processus assure des tests répétables et conformes aux standards de qualité industriels, tout en offrant une utilisation intuitive et efficace.

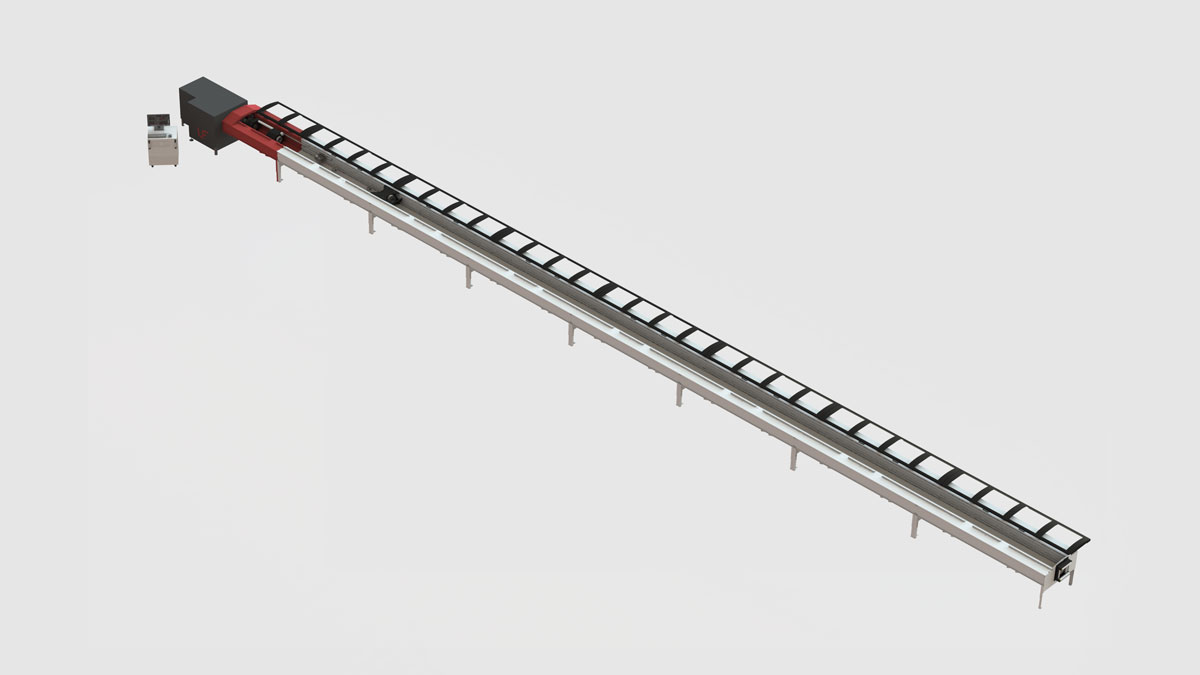

banc-traction-câble-vue-globale-LF Techologies
banc-traction-câble-vue-globale-LF Techologies

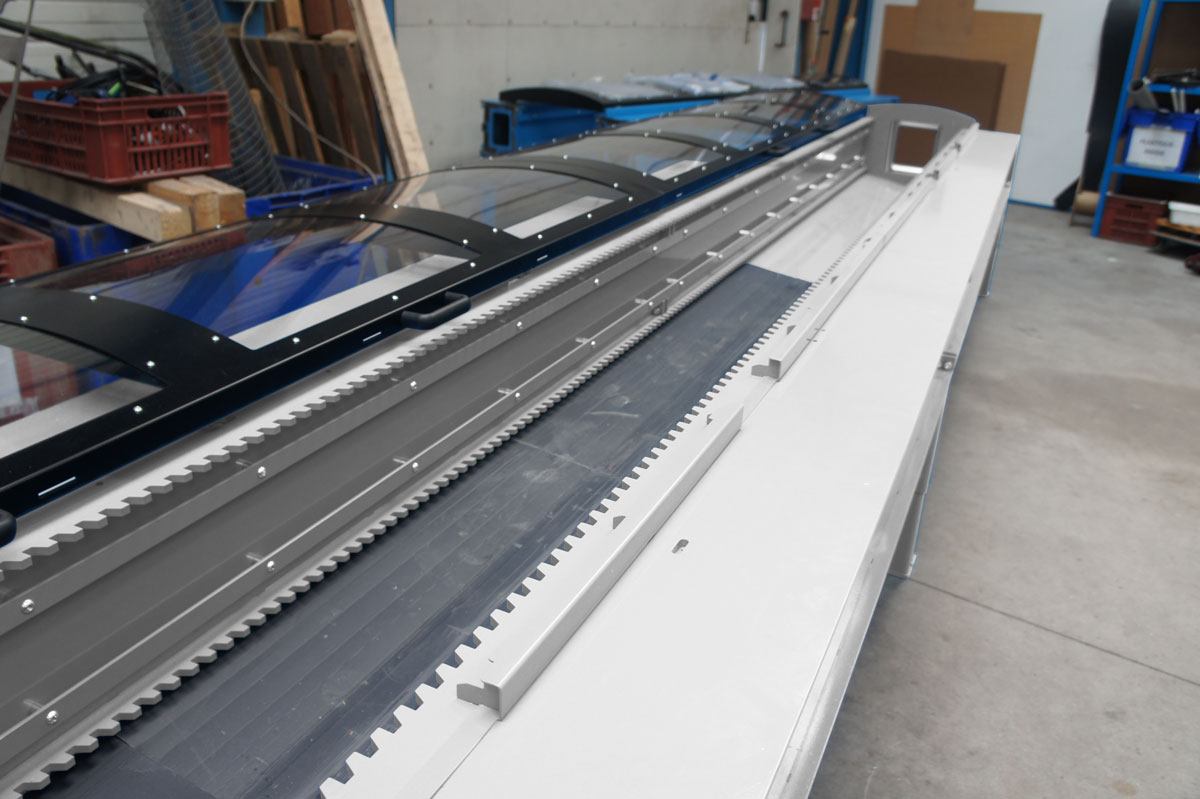

Banc de Traction de Câble 800Kn Horizontale – LF Technologies
Banc de Traction de Câble 800Kn Horizontale - LF Technologies
Banc de Traction Horizontal de Câble 800Kn – LF Technologies
Banc de Traction Horizontal de Câble 800Kn - LF Technologies
Banc de Traction de Câble 800Kn – LF Technologies
Banc de Traction de Câble 800Kn - LF Technologies

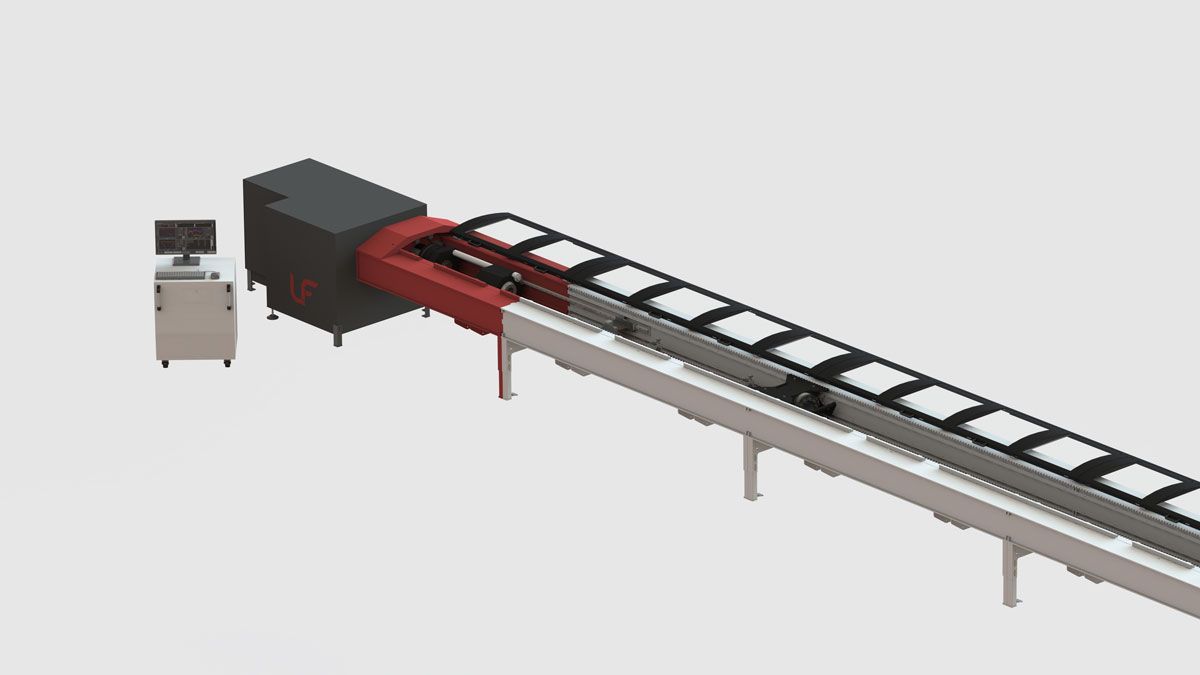

banc-traction-câble-vue-rapprochée – LF Technologies
banc-traction-câble-vue-rapprochée - LF Technologies
Avantages du Banc de Traction Horizontal 800kN – MBTH
- Robustesse
- Conformité assurée
- Gain de productivité
- Conception modulaire
- Adaptabilité
- Fiabilité des mesures
- Facilité d’utilisation
- Sécurité optimale
Robustesse
conçu pour résister à des forces importantes, jusqu’à 800 kN.
Conformité assurée
Répond aux normes internationales pour garantir des résultats fiables et standardisés.
Gain de productivité
Cycles de tests automatisés pour un traitement rapide et efficace.
Conception modulaire
Modules permettant d’allonger le banc selon vos besoins.
Adaptabilité
Compatible avec une large gamme de câbles et de matériaux.
Fiabilité des mesures
Capteurs haute précision pour des données exploitables et répétables.
Facilité d’utilisation
Interface utilisateur intuitive et pilotage simplifié.
Sécurité optimale
Dispositifs de protection avancés pour l’opérateur et l’équipement.
CARACTÉRISTIQUES TECHNIQUES du Banc de Traction Horizontal 800 kN – MBTH
Spécifications | MBTH |
Longueur maximale des câbles | Jusqu'à 20 mètres |
Force maximale | Jusqu'à 800 kN |
Type de Traction | Horizontale |
Contrôle et pilotage | IHM intuitive |
Précisions des mesures | Haute précision |
Dimensions | Personnalisée sur demande |
Sécurité | Système de protection avancée |
Courses de traction | 1m |
Module de rallonge | 3,3m |
Précisionde mesure de force | 800 N |
Résolution de mesure | Jusqu'à 0,01 mm |
