Banc de Fatigue en Traction et Torsion Combinées
- Fixation simple et robuste du produit testé par double mandrin (serrage gaine + serrage conducteurs)

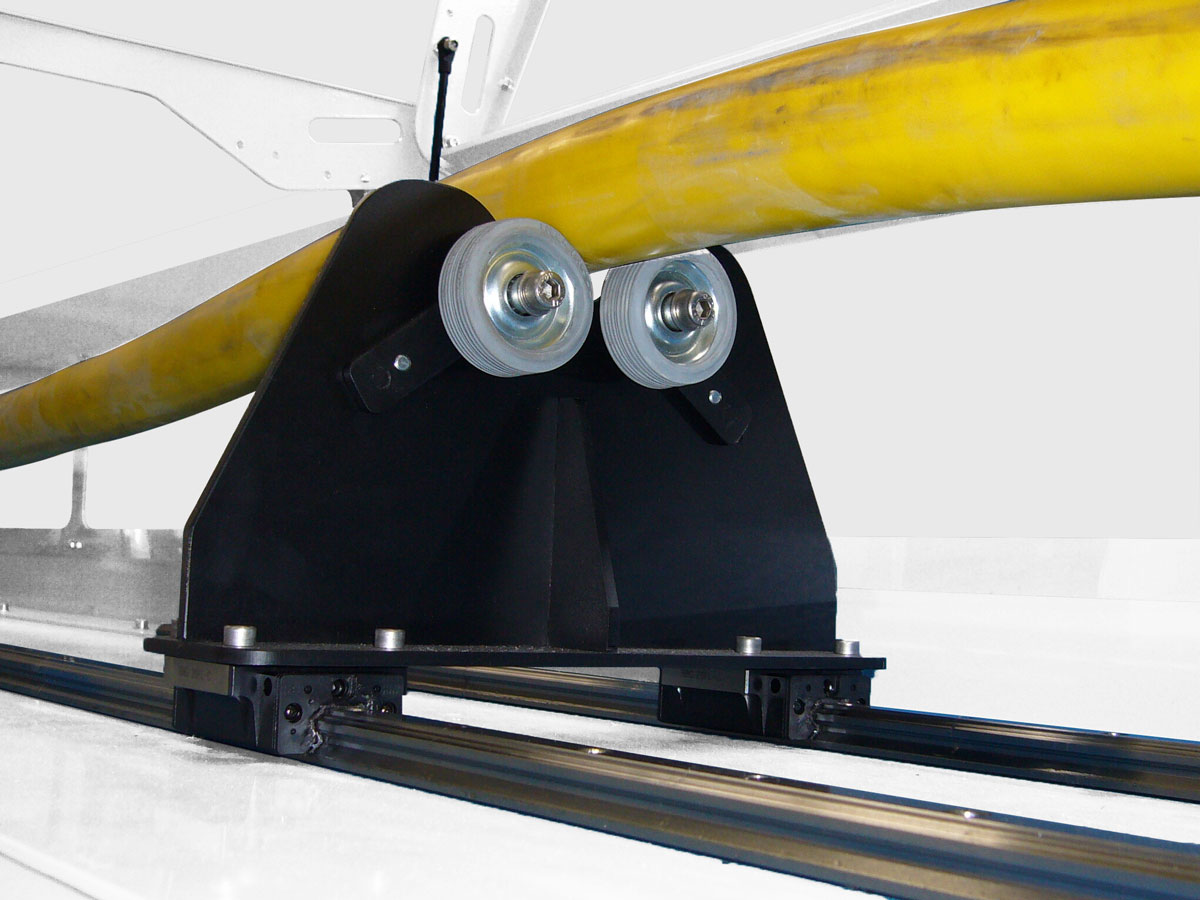

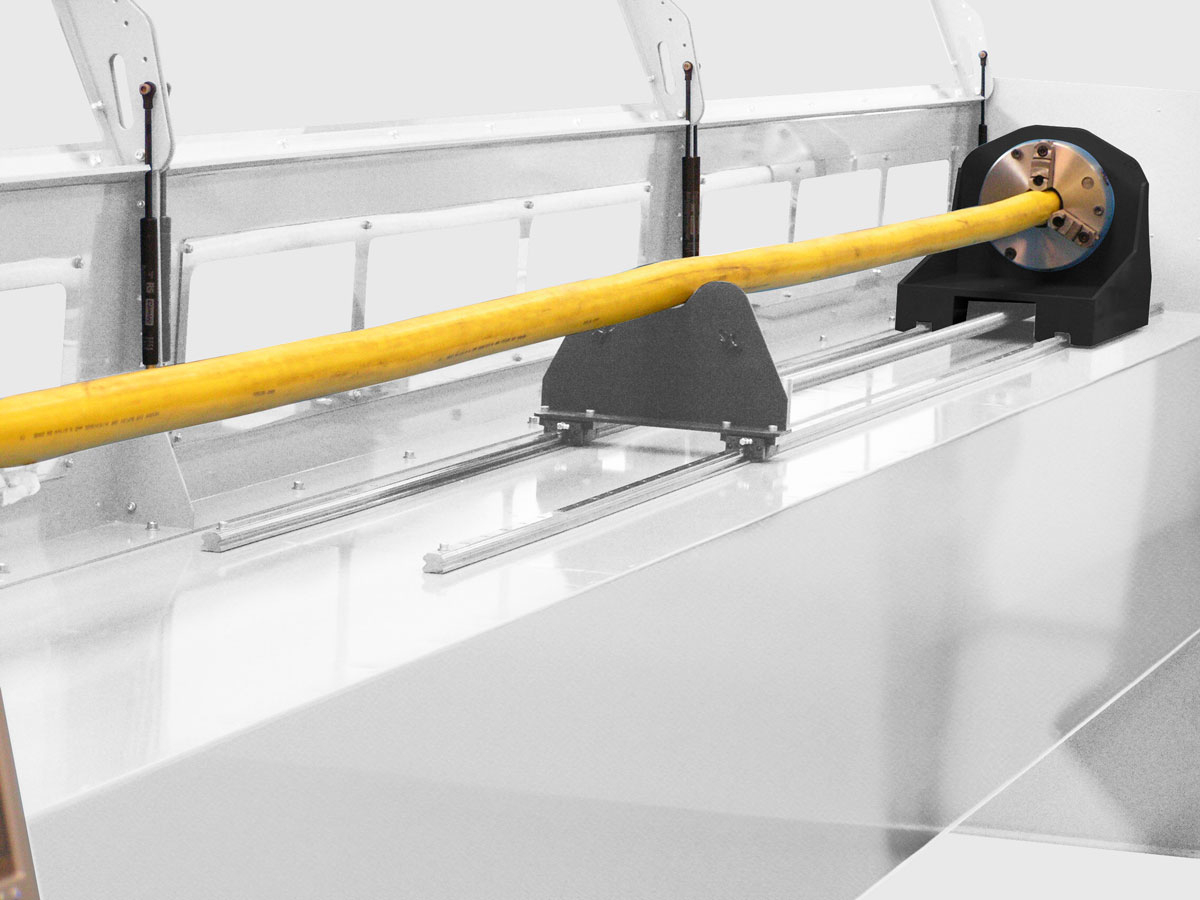

- Support intermédiaire coulissant avec galets rotatifs
- Test de continuité électrique assuré tout au long de l’essai
- Les capots de sécurité protègent l’opérateur et le produit en test. Leur ouverture arrête immédiatement l’essai
Produits testés
Secteur d’activités
Fonctions principales
LF Technologies propose des machines d’essais pour l’estimation de la durée de vie en fatigue de composants et/ou de produits complets. Les essais de fatigue caractérisent la capacité d’un matériau à résister à une sollicitation cyclique pour reproduire au mieux les conditions d’exploitation de la pièce.
Ce banc permet d’appliquer au produit testé des essais en torsion et en traction combinée jusqu’à leur rupture en fatigue, notamment pour tester la résistance mécanique de câbles électriques.
Mode de fonctionnement

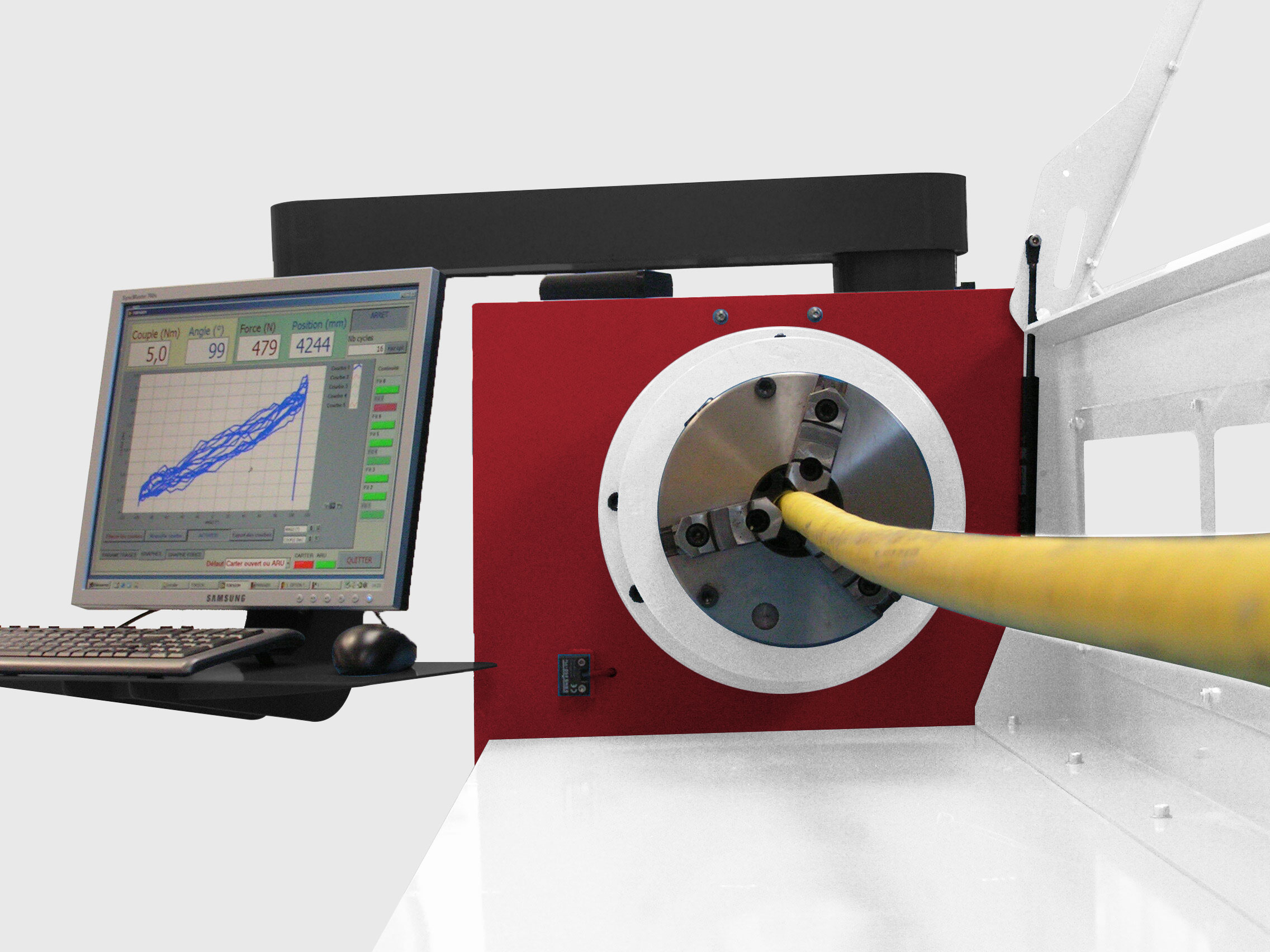

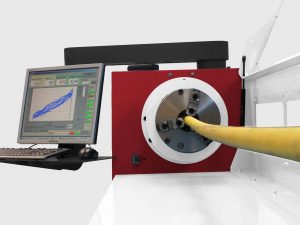

L’échantillon à tester est fixé d’un côté sur un mandrin à mors concentriques motorisé en rotation, et à son autre extrémité, à un mandrin actionné en translation. A chaque extrémité du câble testé, des doubles mandrins assurent le serrage de la gaine extérieure sur un mandrin et de l’intérieur du câble sur l’autre mandrin.
La machine peut effectuer des cycles de traction et de torsion combinées avec asservissement de force, couple, position ou angle.

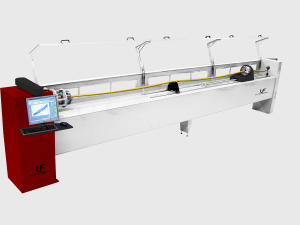

Banc de Torsion et Traction combiné – MFTT
Banc de Torsion et Traction combiné - MFTT
Banc de Torsion et Traction combiné – MFTT
Banc de Torsion et Traction combiné - MFTT
Banc de Torsion et Traction combiné – MFTT
Banc de Torsion et Traction combiné - MFTT
Banc de Torsion et Traction combiné – MFTT
Banc de Torsion et Traction combiné - MFTT
Avantages du banc de Fatigue en Traction et Torsion Combinées

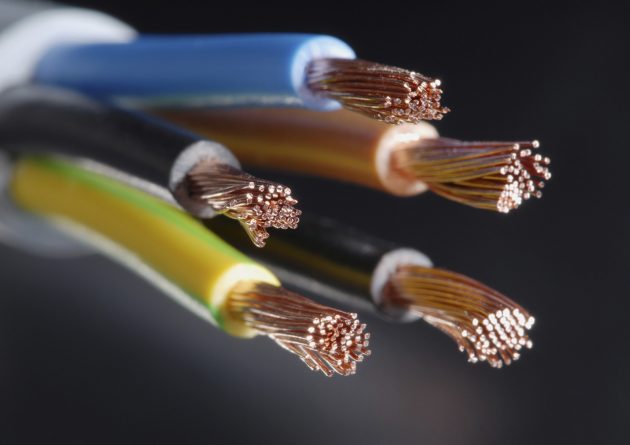

Câbles électriques
Vérification de la continuité électrique de câbles soumis à une traction/torsion.
Sangles

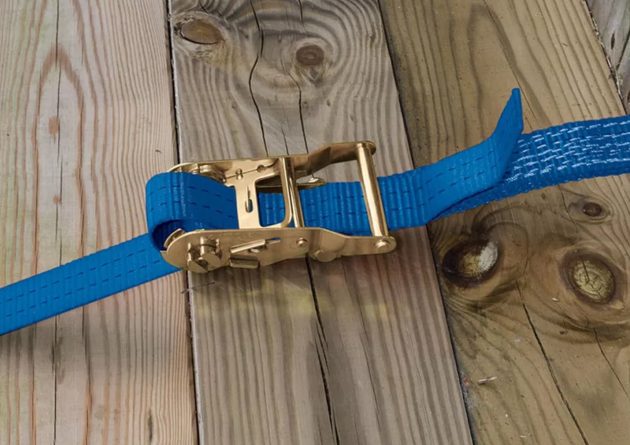

Test de la tenue en traction de sangles.

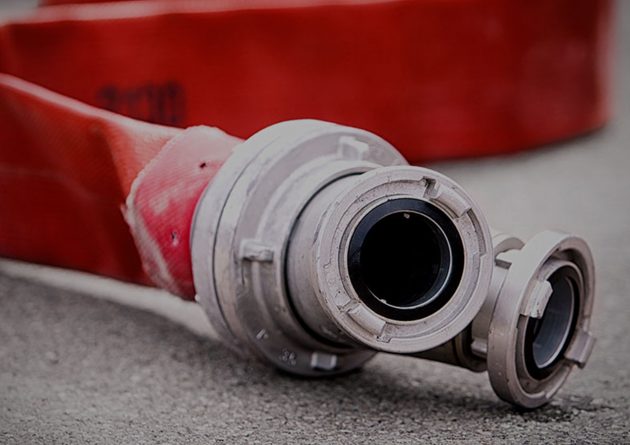

Tuyaux
Vérification de l’intégrité d’un tuyau soumis à des cycles de traction/torsion.
Test de continuité

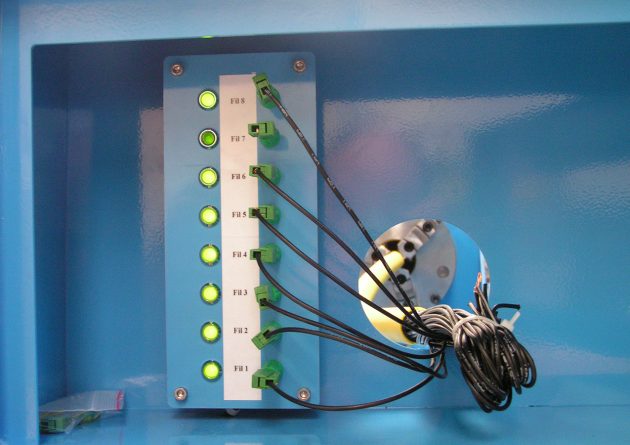

Test de continuité électrique assuré tout au long de l’essai.
CARACTÉRISTIQUES TECHNIQUES du Banc de Fatigue en Traction et Torsion Combinées
Spécifications | MFTT |
Caractéristiques de l'appareil | |
Mesure du couple et de la force de traction par jauges de contraintes | |
Asservissement en position ou force | |
Asservissement en angle ou couple | |
Force de traction max. | 7 000 N |
Couple max. (dans les 2 sens) | 700 Nm |
Ø de câble max. | 60 mm |
Longueur entre mors max. | 5 020 mm |
Longueur entre mors min. | 2 730 mm |
Vitesse de rotation max. | 120°/s |
Contrôle de continuité électrique sur 8 voies | |
Dimensions | |
Longueur (hors ouverture des portes armoires) | 6 350 mm |
Longueur (portes armoires ouvertes) | 7 350 mm |
Largeur (hors écran) | 550 mm |
Largeur totale | 1 000 mm |
Hauteur | 1 400 mm |
Poids | ≈ 800 Kg |
