Banc de tests de débit/pression pour robinets et soupapes
Le banc d’essai de débit/pression permet de vérifier le comportement des composants de robinetterie sanitaire sous haute pression et hauts débits.
Produits testés
Secteur d’activités
Fonctions principales
Le banc de débit/pression permet de vérifier le comportement des composants de robinetterie sanitaire sous haute pression et hauts débits.
Mode de fonctionnement
Découvrez le fonctionnement de notre banc de Tests en débit/pression
Le poste est équipé d’une pompe centrifuge multi-étages, pilotée par un variateur. Cette pompe aspire l’eau dans une cuve placée à l’intérieur du poste, et la refoule dans l’appareil testé, à travers un débitmètre magnétique. A l’entrée du produit testé, un capteur de pression, précis et rapide, permet l’asservissement de la pression. Deux détecteurs de niveau placés à l’intérieur de la cuve s’assurent que la pompe possède toujours de l’eau à l’aspiration.
Banc développé pour répondre à ces normes :
Banc de test débit/pression
Le banc de débit/pression permet de vérifier le comportement des composants de robinetterie sanitaire

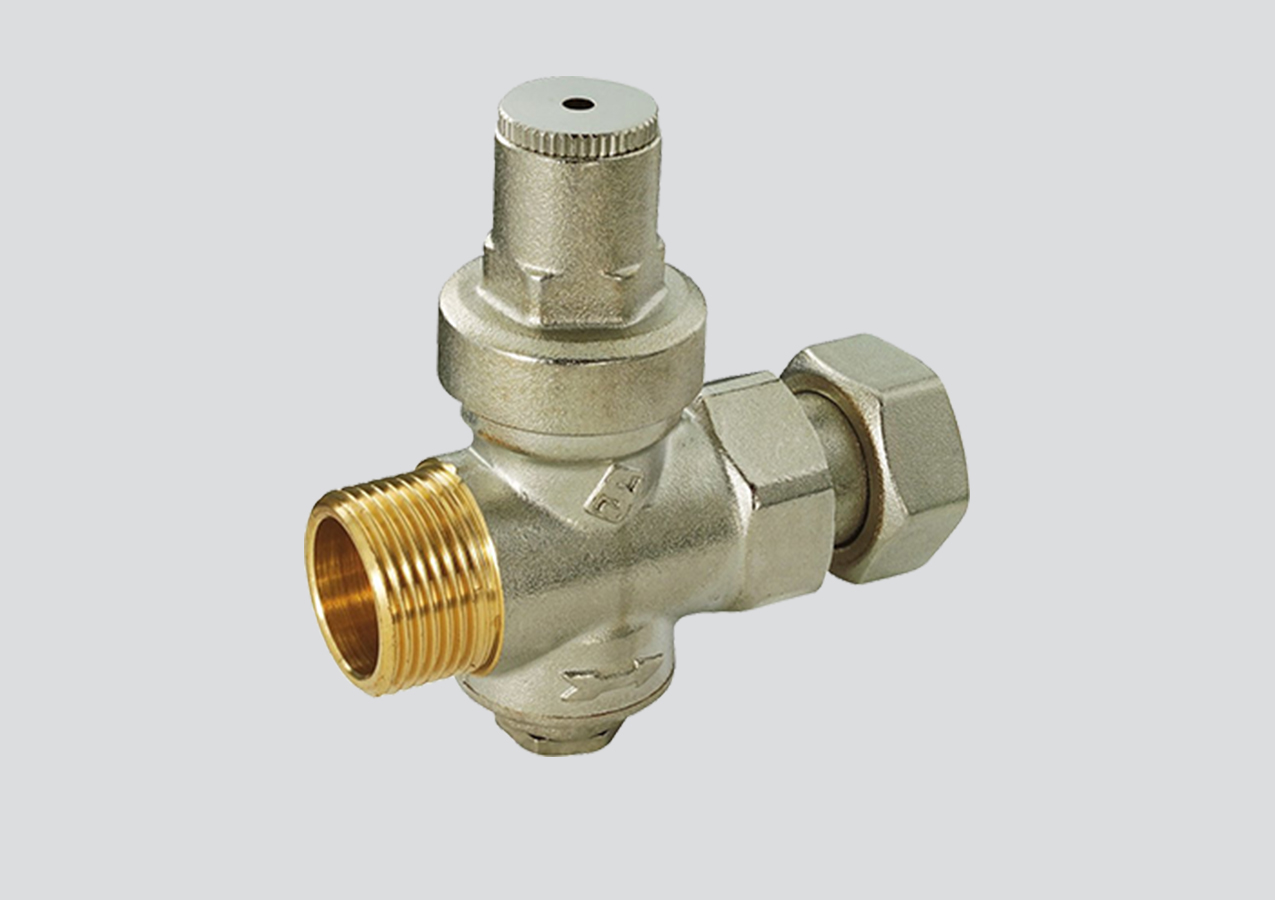

Réducteur de pression
Vérification de la stabilité de la pression de sortie en fonction de la pression amont et du débit.

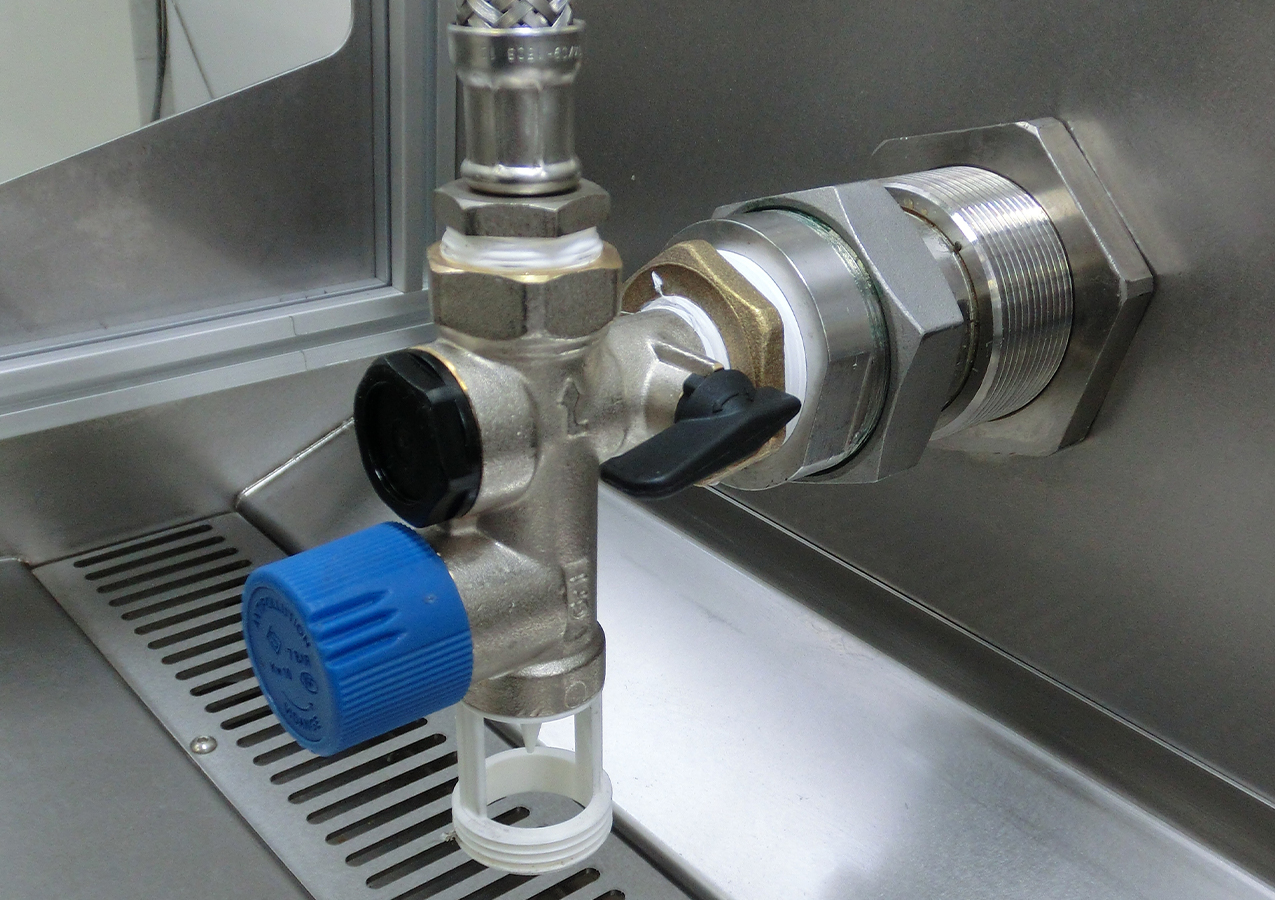

Groupe de sécurité chauffe-eau
Essai sous pression pour vérifier l’ouverture et la résistance mécanique de la commande de levée de la soupape de sécurité.

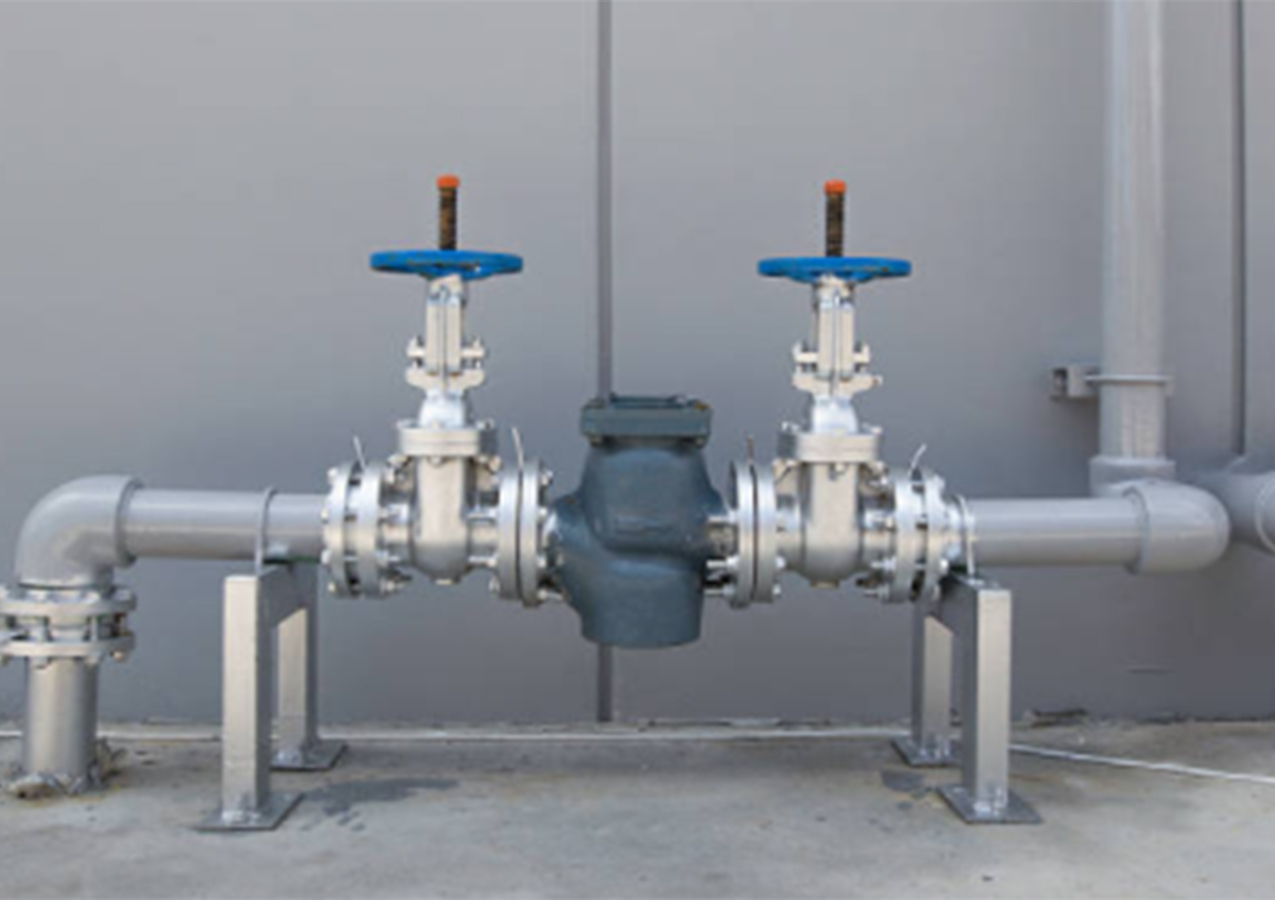

Soupape de sécurité
Vérification de la pression d’ouverture et de fermeture de la soupape de contrôle du débit de fuite.
Avantages du Flow
- Circuit fermé
- Pompe asservie en pression ou débit
- Régulation automatique de la perte de charge
- Refroidissement automatique
Circuit fermé
Couplé au système de régulation par cuves internes, cet équipement permet au banc de fonctionner en circuit fermé.

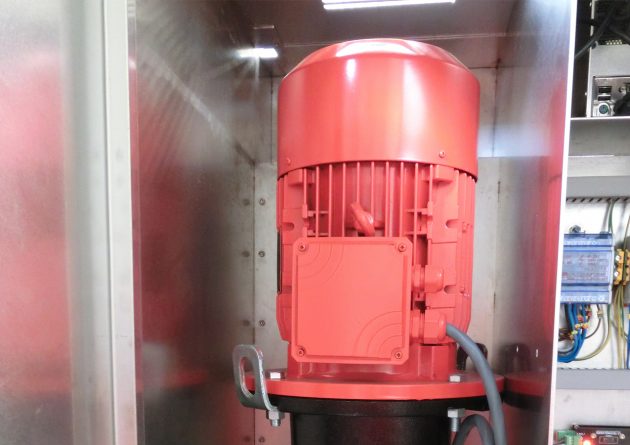

Pompe asservie en pression ou débit
Vitesse de pompe automatiquement asservie selon une consigne de pression, débit ou perte de charge.

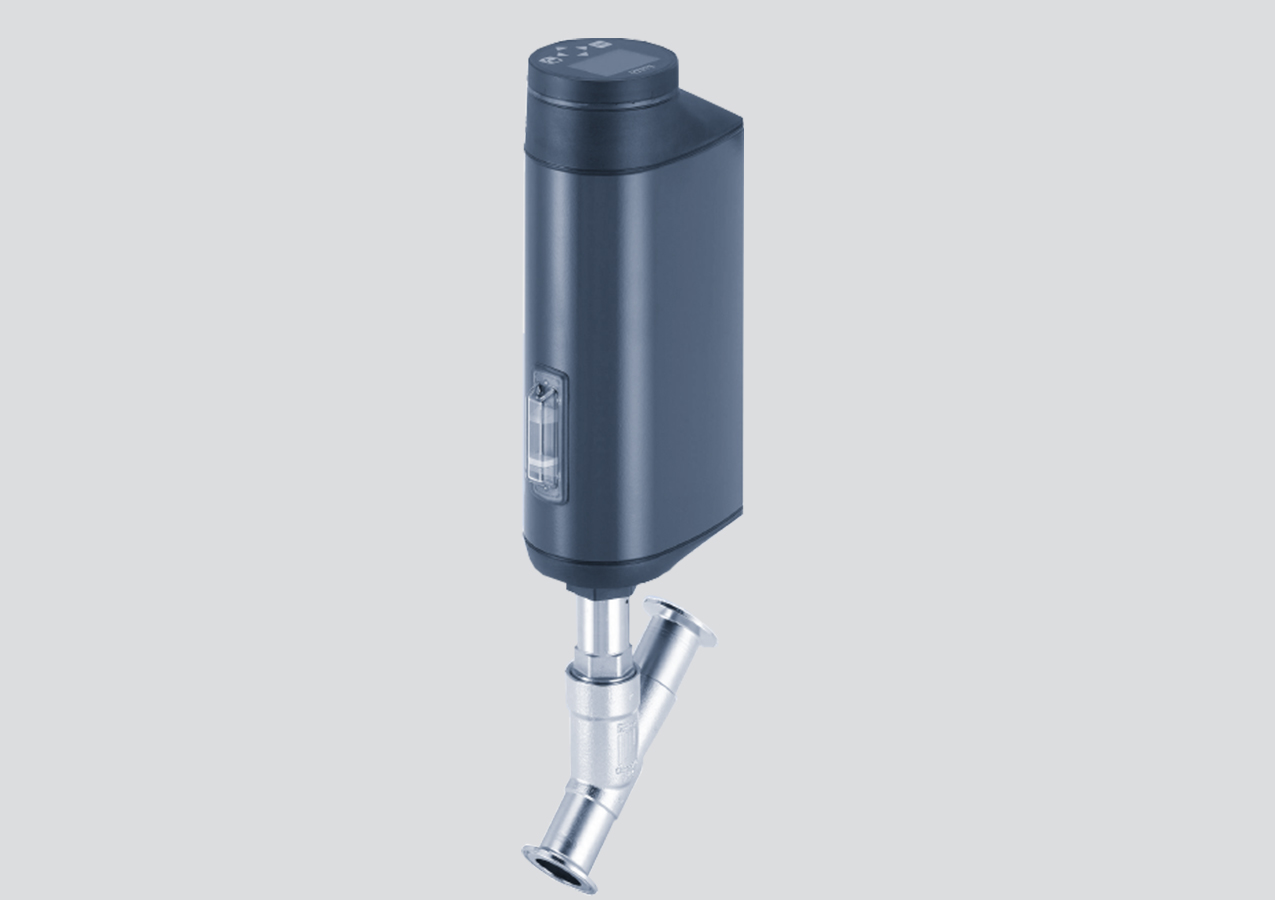

Régulation automatique de la perte de charge
La vanne proportionnelle est automatiquement réglée pour simuler une perte de charge du circuit.

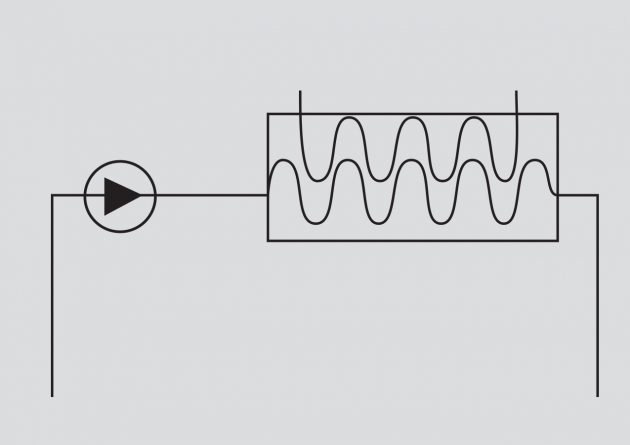

Refroidissement automatique
Le circuit de refroidissement permet des essais avec une température stabilisée, quelle que soit la puissance consommée.
CARACTÉRISTIQUES TECHNIQUES du Robinets – Tests de débit/pression
Caractéristiques de l'appareil | Flow-100 | Flow-160 |
Débit maxi à 16 bar | 100 l/min | 160 l/min |
Pression maxi à débit nul | 16 bar | 16 bar |
Précision des mesures de pression | 0,1 % de pression maximale | 0,1 % de pression maximale |
Débit maxi mesurable EC et EF | 100 l/min | 300 l/min |
Débit mini mesurable | 0,2 l/min | 5 l/min |
Résolution de la mesure de débit | 2% du débit maxi mesurable | 1% du débit maxi mesurable |
Temps de réponse de la mesure de débit | ≈ 0,2 s | ≈ 0,2 s |
Précision de la mesure de température | ± 0,3°C | ± 0,3°C |
Précision de la température de la cuve refroidie | ± 0,5°C | ± 0,5°C |
Applications client
Vous souhaitez en savoir plus sur les bancs d’essais hydrauliques ?
Découvrez ici tout ce que vous devez savoir et bien plus encore !
Banc de débit/pression
Le banc de test réalisé par LF Technologies effectue des essais sur des réducteurs de pression conformément à la norme NF EN 1567.
