Banc de Test en Haute Pression, Eclatement et Haute Température pour Flexibles et Tuyaux
- Banc de test de résistance à la pression
Produits testés
Secteur d’activités
Fonctions principales
Le logiciel permet de générer automatiquement des rampes de pression et de température et de détecter l’éclatement de flexibles.
Mode de fonctionnement
Une pompe de gavage basse pression aspire le liquide dans un réservoir. Ce liquide est refoulé, via un clapet, à l’intérieur d’une chambre verticale de faible volume.
La partie supérieure de la chambre se situe à l’intérieur de l’enceinte thermique. Cette chambre est équipée d’une pièce démontable recevant les raccords d’adaptation à la partie basse du flexible testé.
La partie supérieure du flexible testé est reliée à un clapet piloté, monté sur une coulisse verticale, permettant l’adaptation à la longueur du flexible testé.
Un capteur de pression, situé sur le corps de la chambre verticale, permet la mesure et la transmission de pression appliquée au flexible.
Boucle d’essai pression cyclée et éclatement
Flexibles test en Haute pression, éclatement et haute température

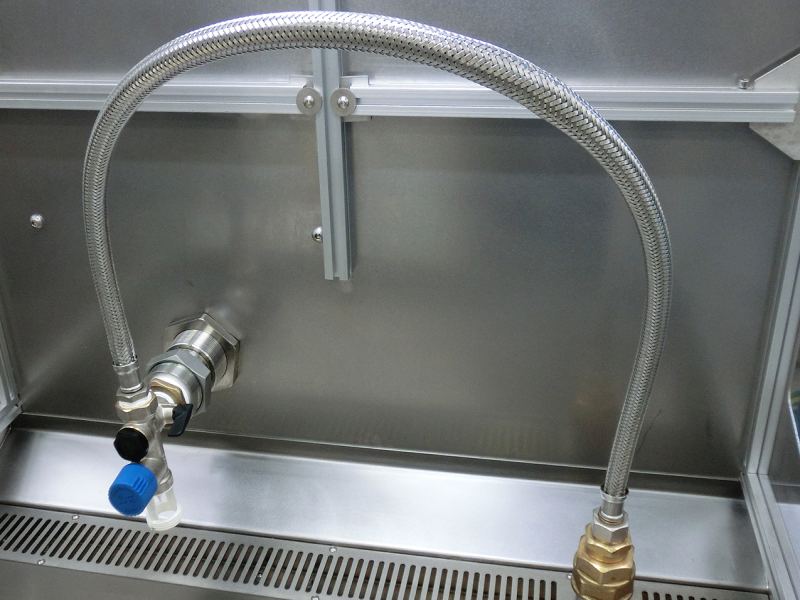

Tuyauterie Sanitaire – Bancs d’essai hydraulique
Le produit est testé jusqu’à la détection de fuite ou éclatement.
Pompes et circulateurs
Essais pouvant être effectués à haute pression et haute température jusqu’à éclatement de l’échantillon.
Pistons plongeurs
Précision des volumes de liquides injectés grâce à un moteur de technologie brushless.
Avantages du Perf-HP
Avantage Gâche securité
La porte de protection se verrouille en cas de pression ou de température trop élevée. Elle est équipé e d’une grille enveloppante pour éviter les chocs éventuels lors de l’éclatement des flexibles.
Flexibles
La boucle d’essai effectue des tests sur les flexibles de freins automobiles.
Clapets autopilotés
Deux clapets autopilotés et réglables en hauteur permettent de simplifier le montage des équipements à tester.
CARACTÉRISTIQUES TECHNIQUES du banc de test en Haute Pression, Éclatement et Haute Température
Spécifications | Perf-HP |
Caractéristiques de l'appareil | |
Pression maxi. | 1 800 bar |
Précision de la mesure de pression | ± 2 bar |
Résolution de la mesure de pression | 0,5 bar |
Rampe de montée en pression mini. | 0,01 bar/s |
Rampe de montée en pression maxi. | 40 bar/s |
Précision de l'asservissement pression | ± 3 bar |
Type de liquide | Eau, liquide de frein... |
Niveau sonore (hors éclatement) | < 65 db |
Alimentation électrique | 380 VAC Tri |
Puissance électrique nécessaire | 7 kW |
Dimensions | |
Largeur | 680 mm |
Hauteur | 2 240 mm |
Poids | 450 kg |
Profondeur | 780 mm |
Applications client
Vous souhaitez en savoir plus sur les bancs d’essais hydrauliques ?
Découvrez ici tout ce que vous devez savoir et bien plus encore !
Banc de pression, éclatement, température de flexibles
Conception d’un banc d’éclatement pour flexible de frein. Test hydraulique de résistance à la pression, l’éclatement et la température. Réalisé sur 2 flexibles à la fois et selon plusieurs paliers.
