Générateur d’eau chaude et eau froide
Le générateur d’eau chaude et froide est conçu pour les bancs d’essai hydraulique, offrant des performances adaptées à diverses applications industrielles. Il est disponible en trois configurations de puissance thermique : 15 kW, 25 kW et 35 kW, pour le chauffage et le refroidissement. Avec un débit d’eau mitigée continu de 14 à 34 litres par minute, selon la puissance choisie, il assure une régulation précise avec une tolérance de ±0,3°C. Le système est équipé d’une cuve de 600 litres pour l’eau chaude, d’une cuve de 200 litres pour l’eau froide, et d’une cuve de réserve d’eau glacée de 400 litres. Il inclut également un système anti-légionellose, un remplissage automatique et un équilibrage automatique.
Produits testés
Secteur d’activités
Caractéristiques des Générateurs d’Eau Chaude et Froide
Le générateur d’eau chaude et froide permet de réguler en température une cuve d’eau chaude et une cuve d’eau froide afin d’alimenter en eau chaude et froide des bancs de tests de robinetterie, le tout en circuit fermé.
Equipé d’un système de chauffe et de refroidissement, ce générateur peut fournir, en continu et en circuit fermé, un débit total mitigé de 14, 24 ou 34 l/min avec une deltaT de 50°C.
Grâce à son système de récupération d’énergie, ce générateur fournit une puissance thermique total (chaud + froid) environ 2 fois la puissance électrique consommée.
Couplé à des bancs équipés de répartiteurs d’eau chaude et froide, la consommation énergétique peut être grandement diminuée lorsque les robinets testés ne sont pas en position de mélange (50% chaud 50% froid).
Mode de fonctionnement
Découvrez le fonctionnement de notre Générateur d’eau chaude et froide
Une cuve d’eau glacée, utilisée en réserve de froid, est refroidie par une pompe à chaleur. Cette pompe à chaleur transfère à la cuve d’eau chaude une partie des calories « pompées » dans la réserve de froid.
La régulation de la cuve d’eau froide est faite par échange asservi avec la cuve d’eau glacée.
La régulation de la cuve d’eau chaude est finalisée par une résistance électrique.
Le surplus de chaleur totale (partie non récupérée par la pompe à chaleur) est évacué par un aérotherme, qui peut être déporté du générateur.
Toutes les circulations de fluides sont réalisées par des pompes centrifuges asservies en régulation de vitesse.
Les cuves sont réalisées en double-peau d’inox avec isolation polyuréthane.
Chaque cuve est équipée de plusieurs sondes de température permettant de mesurer la stratification éventuelle de température (eau plus froide en bas, plus chaude en haut) et, dans ce cas, de déclencher un mélange automatique.
L’ensemble est piloté par un PC équipé d’un programme assurant la régulation de température à ± 0.3°C quel que soit le débit, tout en gérant les sécurités de niveau des réservoirs, d’équilibrage automatique des réservoirs, etc.

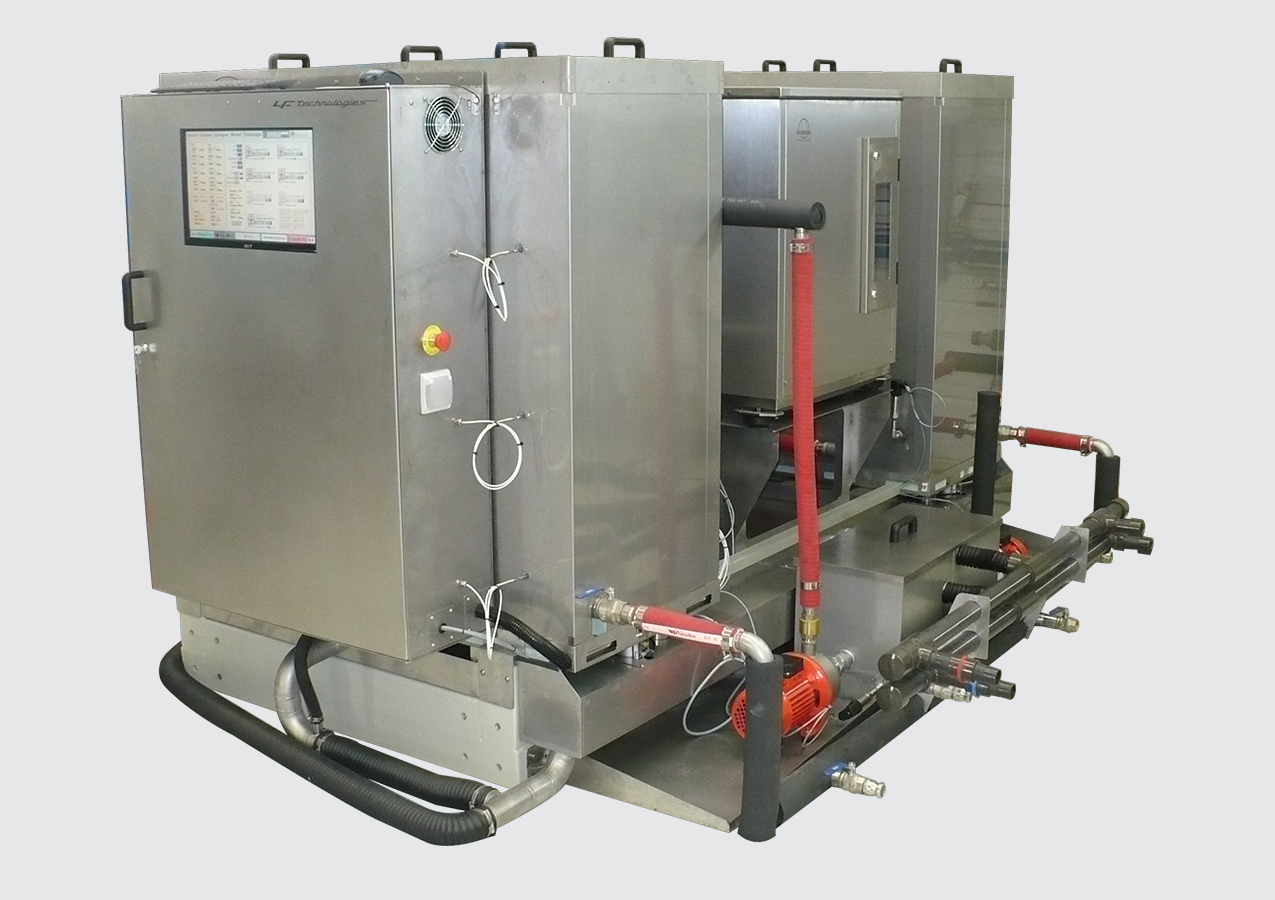

Générateur d’eau chaude et d’eau froide
Le générateur régule en température une cuve d’eau chaude et une cuve d’eau froide. Ces cuves permettent le fonctionnement en circuit fermé, ce qui réduit la consommation d’eau.

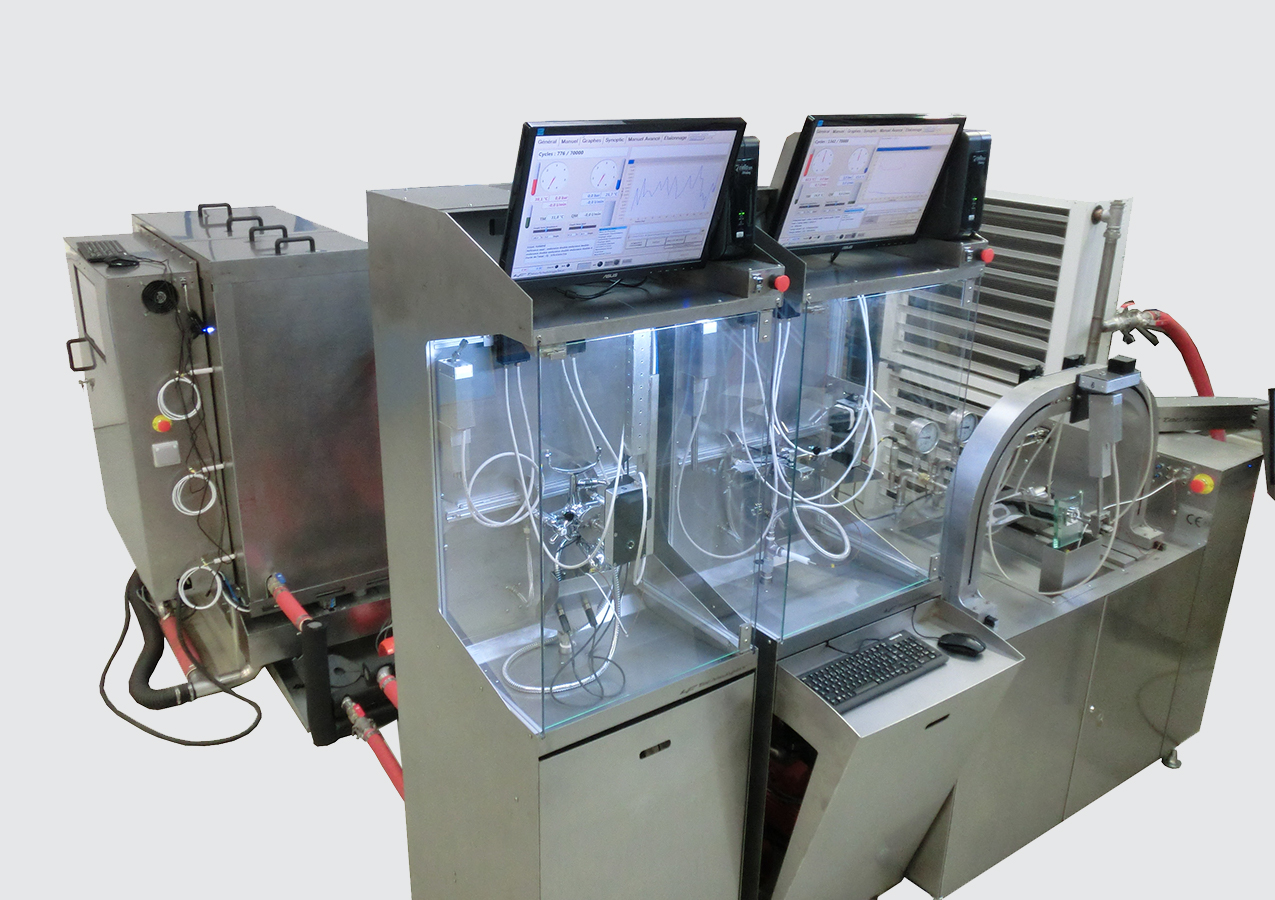

Banc d’endurance + banc de performance
Le générateur eau chaude/eau froide peut alimenter simultanément deux postes d’endurance et un poste de performance, ou deux postes de production (réglage 38°C à 12 l/min).

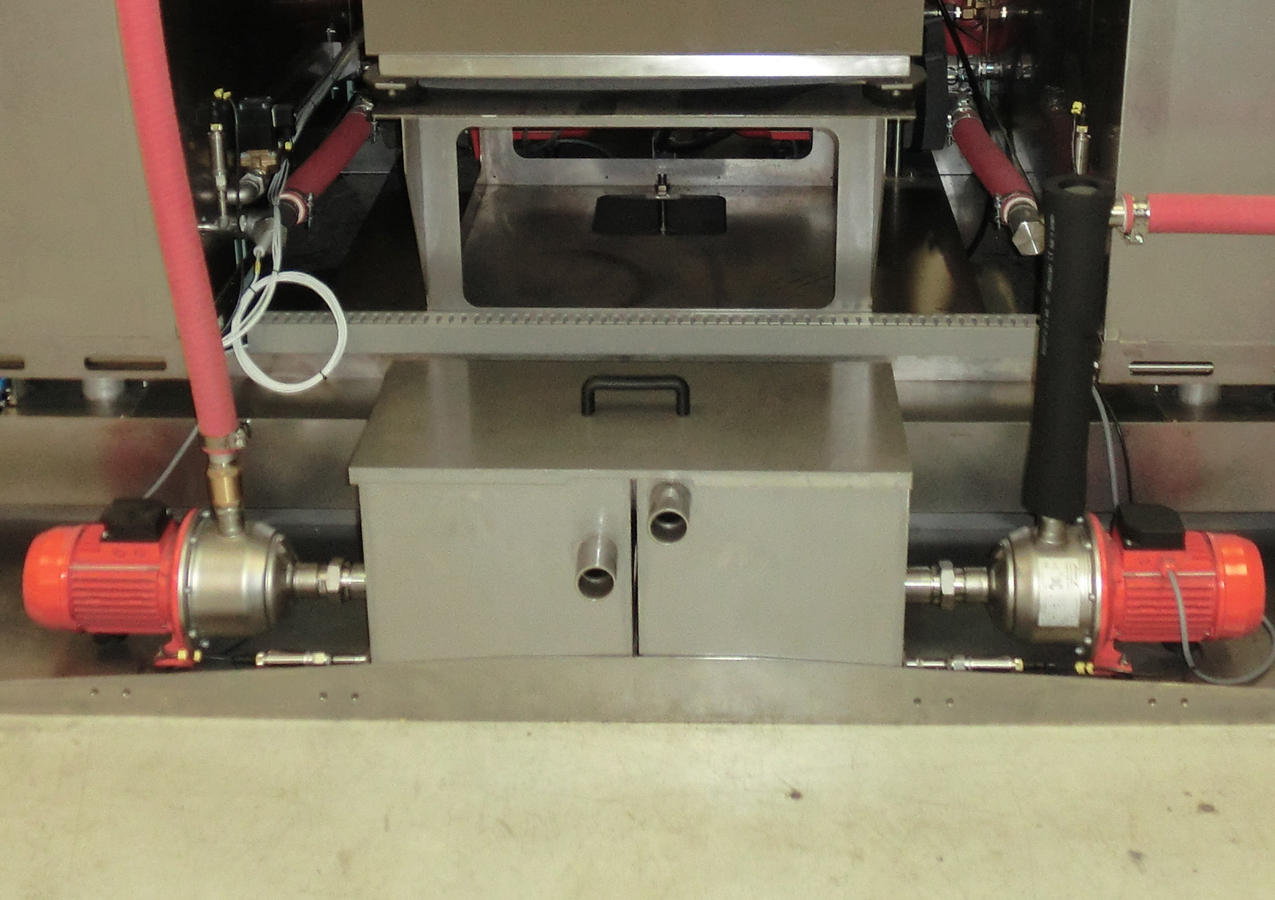

Pompes centrifuges
Toutes les circulations de fluides sont réalisées par des pompes centrifuges asservies en régulation de vitesse.

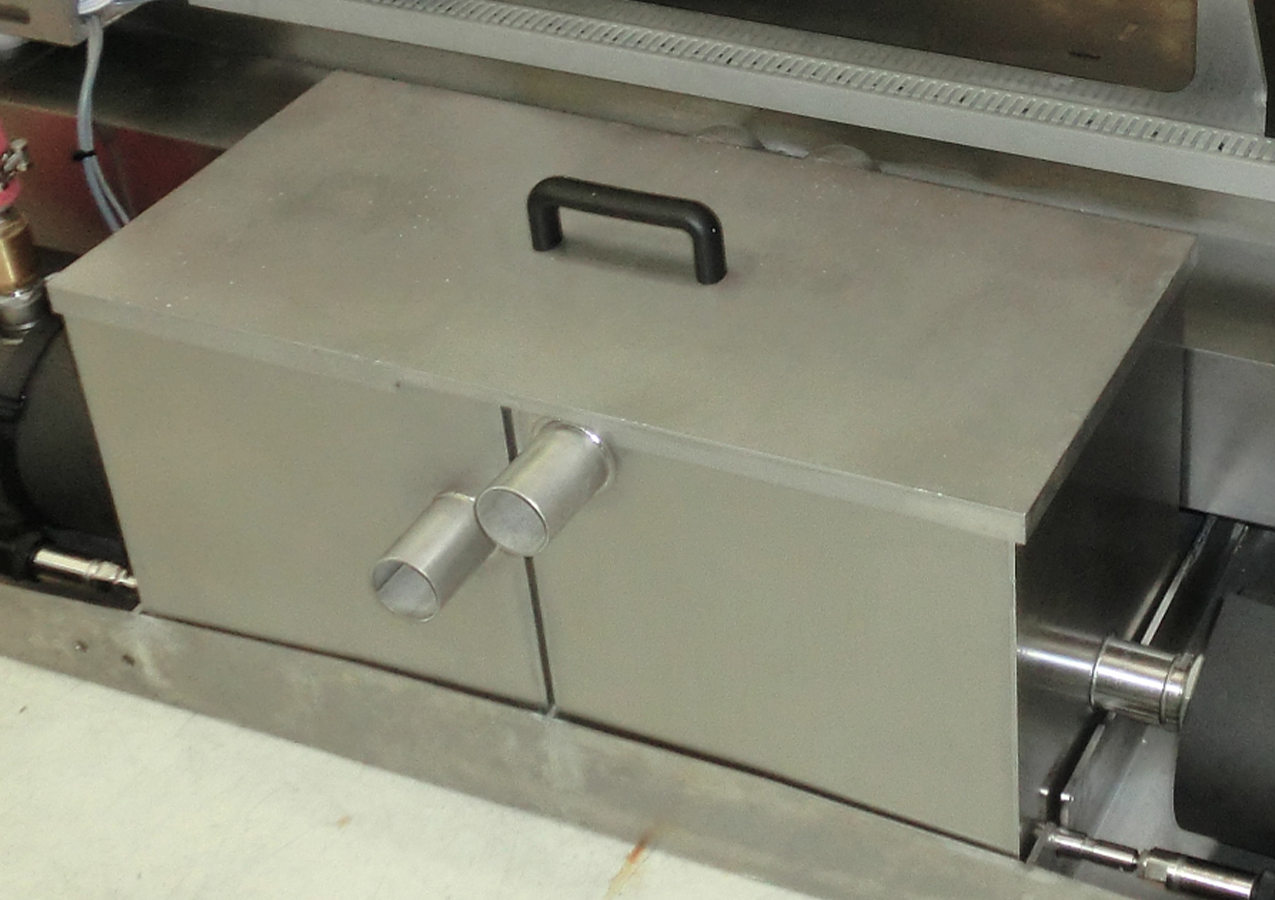

Cuve de régulation isolée
Les cuves sont réalisées en double-peau d’inox avec une isolation en polyuréthane.

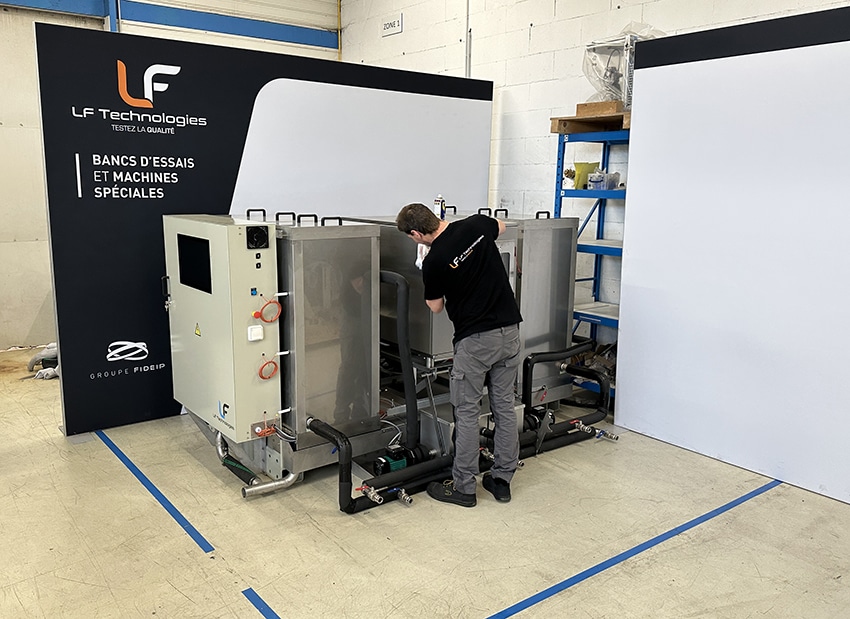

Générateur-eau-chaude-eau-froide

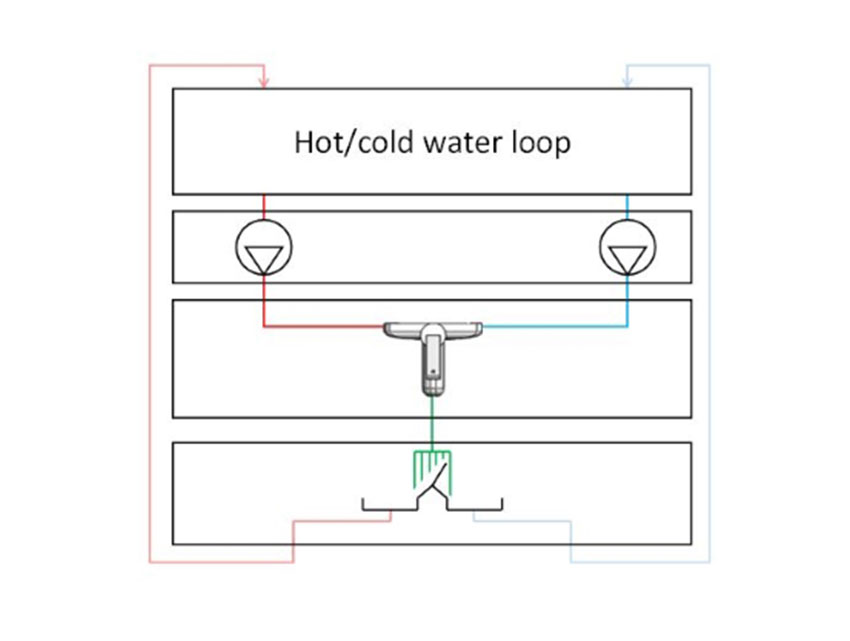

Boucle Primaire d’eau – Générateur 20 kW
Avantages du WaterBank – Générateur d’Eau Chaude et Froide
Economie énergie
Récupération d’énergie par l’utilisation d’une pompe à chaleur.
Système de pilotage par PC
Le PC est doté d’un programme assurant la régulation de température à +/- 0.2°C, quel que soit le débit.
CARACTÉRISTIQUES TECHNIQUES du Générateur d’eau chaude et froide
Spécifications | WaterBank-15 | WaterBank-25 | WaterBank-35 |
Performances hydrauliques | |||
Puissance thermique de chauffe | 15 kW | 25 kW | 35 kW |
Puissance thermique de refroidissement | 15 kW | 25 kW | 35 kW |
Débit d'eau mitigée continu avec Delta T° 50° C | 14 l/min. | 24 l/min. | 34 l/min. |
Puissance consommée (à Delta T° 50° C, Qmitigé ci-dessus selon la gamme) | 20 kW | 30 kW | 35 kW |
Température mini. EF | 10° C | 10° C | 10° C |
Température maxi. EC | 75° C | 75° C | 75° C |
Précision de la régulation | ± 0,3° C | ± 0,3° C | ± 0,3° C |
Système anti légionellose | |||
Remplissage automatique | |||
Equilibrage automatique | |||
Système de production EC-EF constitué de : | |||
1 cuve EC | 600 l. | 600 l. | 600 l. |
1 cuve EF | 200 l. | 200 l. | 200 l. |
1 cuve de réserve eau glacée | 400 l. | 400 l. | 400 l. |
1 pompe à chaleur | |||
1 aérotherme | |||
Dimensions d'un générateur EC-EF | |||
Longueur | ≈ 3 000 mm | ≈ 3 000 mm | ≈ 3 000 mm |
Largeur | ≈ 2 000 mm | ≈ 2 000 mm | ≈ 2 000 mm |
Hauteur | ≈ 1 600 mm | ≈ 1 600 mm | ≈ 1 600 mm |
Poids | ≈ 1 400 kg | ≈ 1 400 kg | ≈ 1 400 kg |
