Boucle d’eau chaude et eau froide
La boucle EC/EF est utilisée comme source de chauffe et de refroidissement pour la régulation interne des bancs
Produits testés
Secteur d’activités
Fonctions principales
Ce système autonome assure la régulation des températures d’une boucle de chauffe et d’une boucle de refroidissement utilisées comme sources de chauffe et de refroidissement pour des bancs de tests hydrauliques.
Mode de fonctionnement
Découvrez le fonctionnement de notre Boucle d’eau chaude – eau froide
Le système assure la circulation de l’eau dans la boucle de chaud et la boucle de froid par des pompes asservies. Le refroidissement est assuré par un groupe de froid, la chauffe est assurée par des résistances électriques régulées sur des sondes PT100.
Avantages
Couplé au système de régulation par cuves internes des bancs de tests LF Technologies, cet équipement économique permet une utilisation du banc en circuit fermé.

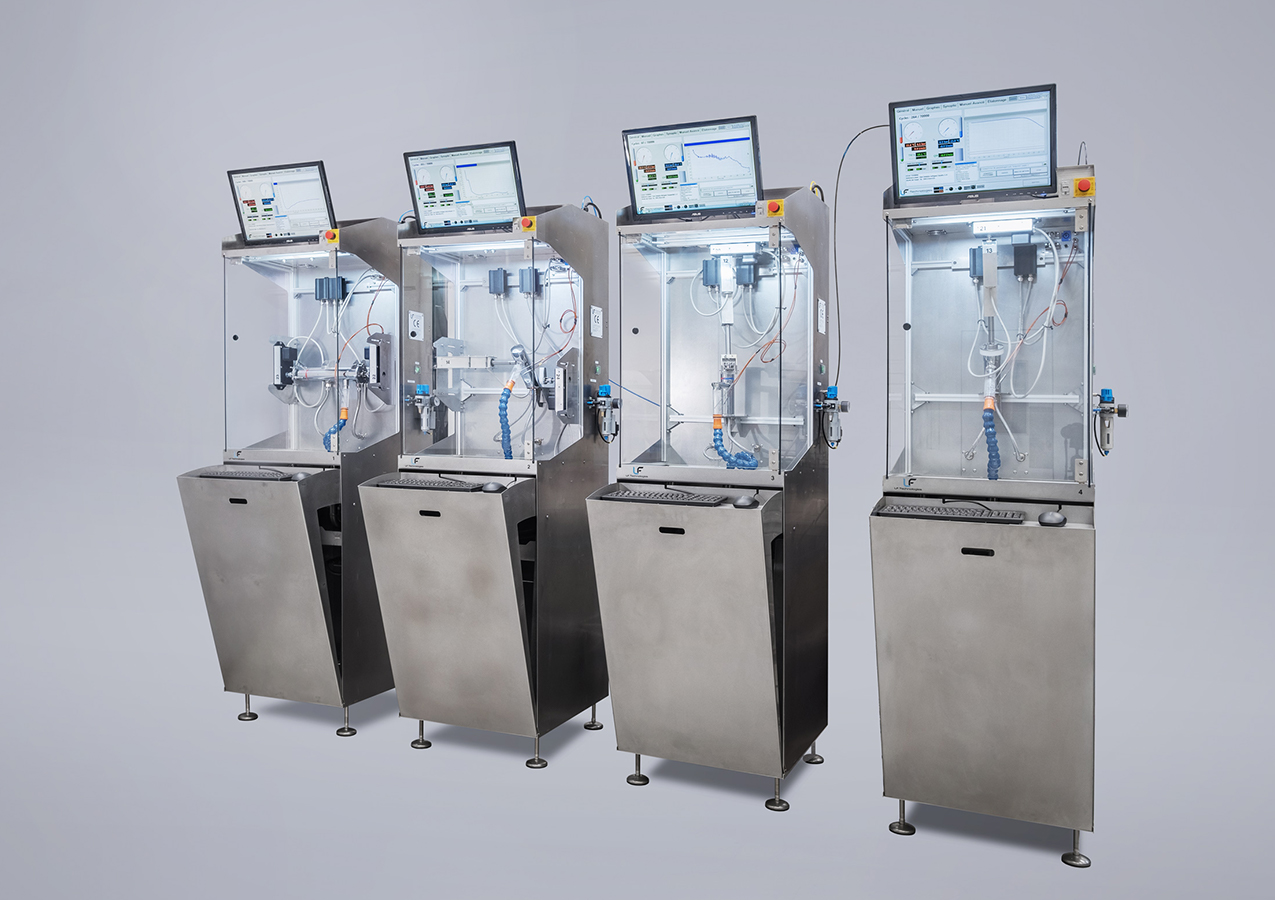

Bancs d’endurance
Le système de boucle d’eau chaude et d’eau froide est une unité autonome positionnée de façon déportée par rapport aux bancs d’endurance, de performance et de réglage

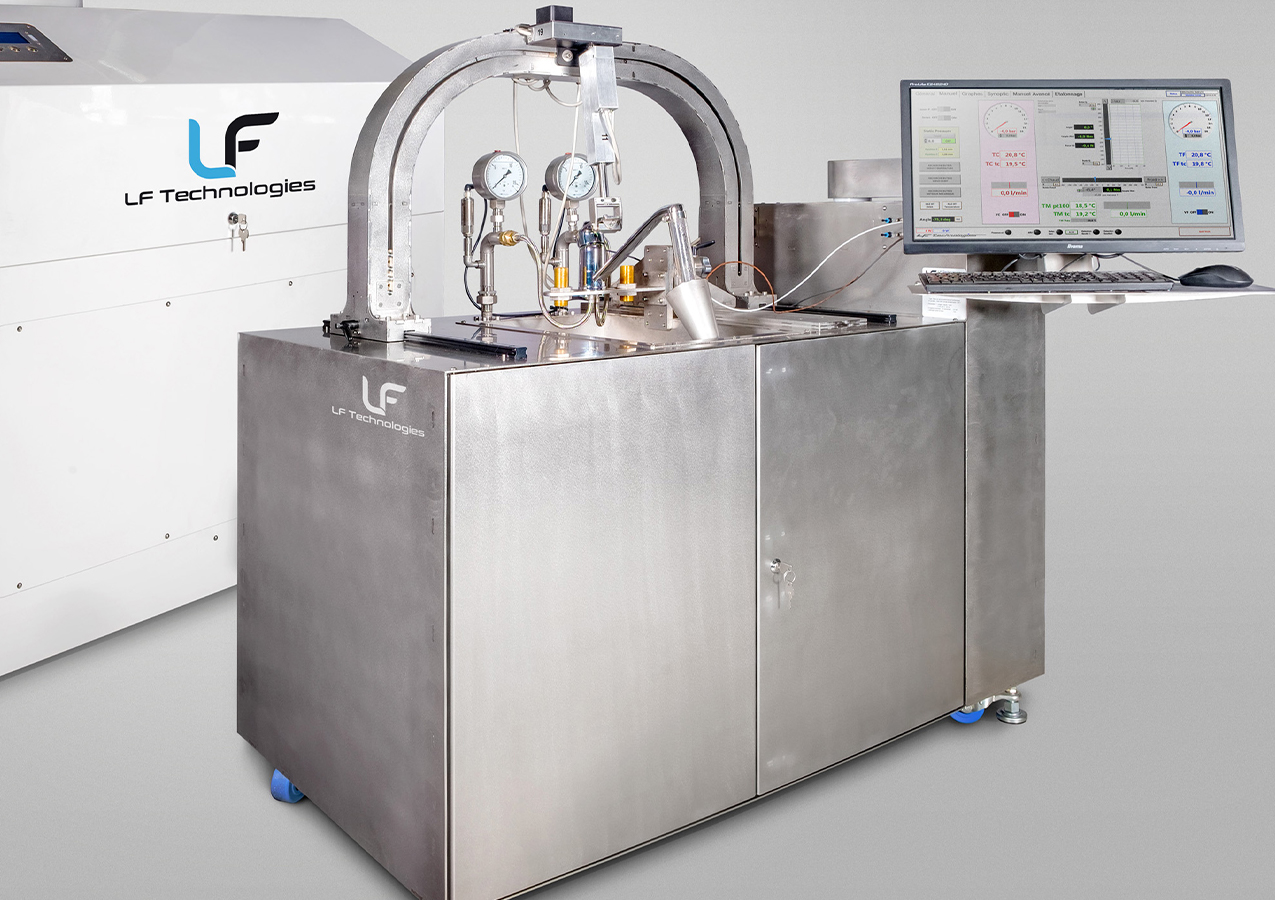

Banc de performance
Le système de boucle d’eau chaude et d’eau froide est une unité autonome positionnée de façon déportée par rapport aux bancs d’endurance, de performance et de réglage

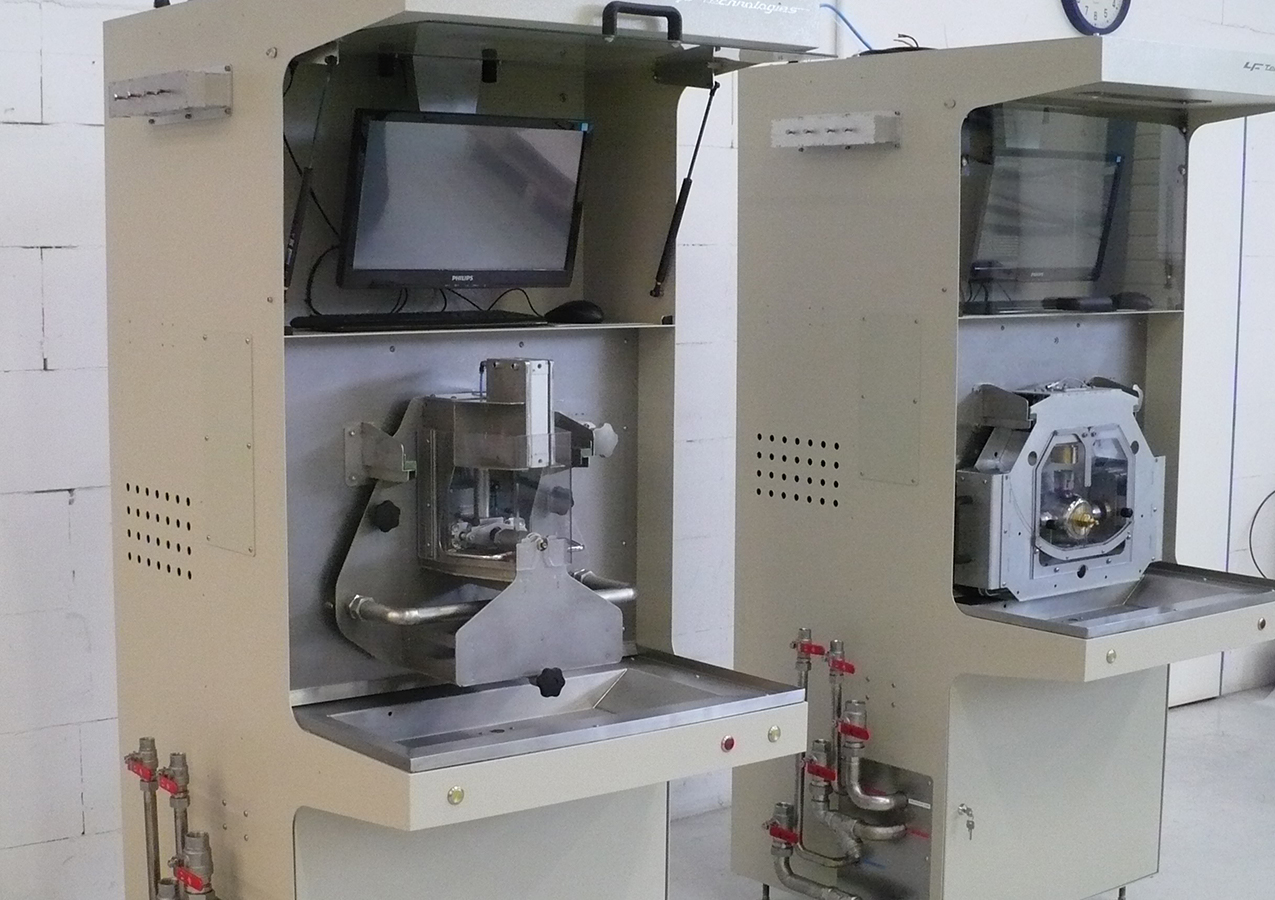

Bancs de réglage
Le système de boucle d’eau chaude et d’eau froide est une unité autonome positionnée de façon déportée par rapport aux bancs d’endurance, de performance et de réglage
Avantages du WaterLoop
Circuit fermé
Couplé au système de régulation par cuves internes, cet équipement permet au banc de fonctionner en circuit fermé.

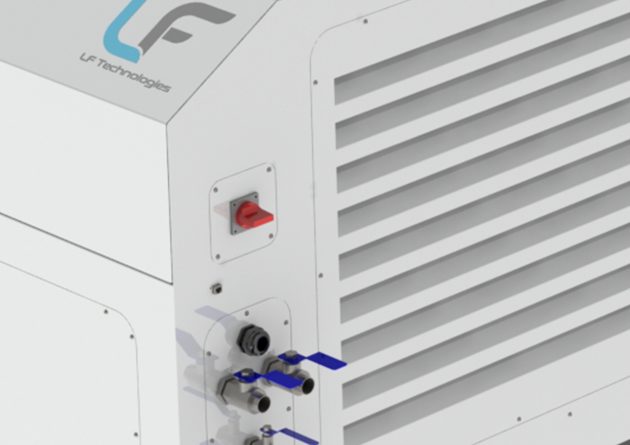

Sécurité
Le poste est équipé d’une ligne d’arrêt d’urgence qui coupe l’alimentation de la boucle..
Encombrement restreint
La boucle d’eau chaude / eau froide possède un encombrement restreint.

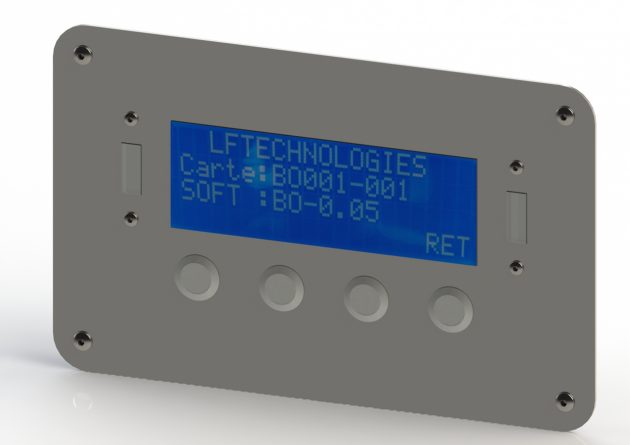

Paramétrage simple
Les températures et hystérésis sont paramétrées via les quatre boutons en façade.
CARACTÉRISTIQUES TECHNIQUES du Boucle d’eau chaude – eau froide
Spécifications | WaterLoop-10 | WaterLoop-15 | WaterLoop-20 |
Puissance de chauffe | 10 kW | 15 kW | 20 kW |
Puissance de refroidissement | 10 kW | 15 kW | 20 kW |
Alimentation électrique - triphasée + neutre + terre | 380VAC - 40 A | 380VAC - 40 A | 380VAC - 40 A |
Remplissage automatique | |||
Asservissement de température | |||
Dimensions de la boucle Eau Chaude - Eau Froide | |||
Largeur | ≈ 1 250 mm | ≈ 1 250 mm | ≈ 1 250 mm |
Hauteur | ≈ 1 300 mm | ≈ 1 300 mm | ≈ 1 300 mm |
Profondeur | ≈ 1 850 mm | ≈ 1 850 mm | ≈ 1 850 mm |
Masse | ≈ 650 kg | ≈ 650 kg | ≈ 650 kg |
