Banc de Performance pour Robinet et Mitigeur

Fonctions principales

Le banc d’essai de performance pour robinets et mitigeurs est un banc d’essai dont l’objectif est de mesurer les performances des équipements de robinetterie au travers d’instruments de mesure. La station permet de tester la résistance mécanique et les caractéristiques hydrauliques des robinets mélangeurs et mitigeurs mécaniques et thermostatiques.

Ce banc d’essai est utilisable par :

la R&D pour la conception ;
la production pour la réalisation d’essais de série ;
le laboratoire pour la caractérisation, la qualification et le respect des normes.

Nos bancs d’essai de robinetterie sont conçus sur une base modulaire et peuvent être équipés d’un logiciel qui permet d’automatiser les essais pour piloter les instruments de mesure, de réaliser des tests normalisés en autonomie et de délivrer un rapport documenté. Le logiciel est chargé d’enchaîner les scénarii de tests (réglage de débit, de température, séquences de test selon normes…), de relever les résultats de mesure, d’effectuer des calculs et d’éditer un rapport de résultat.

Mode de fonctionnement

Le banc d’essai génère une pression grâce à des pompes asservies et contrôle le mouvement des manettes de commande des robinets, mélangeurs et mitigeurs grâce à des actionneurs motorisés. Ces actionneurs sont implantés sur une poutre en « C » qui permet une fixation flexible de tous les types de robinets. Lorsque les appareils à tester sont positionnés sur le banc d’essai, les scénarii de test préalablement programmés vont se dérouler pour mesurer les pressions, les débits, les positions, le couple et la force de manœuvre.

Caractéristiques de l’appareil

Platine d’orientation et de positionnement de l’appareil à tester
Actionneurs automatiques de manœuvre pour tous types de robinets
Châssis tout inox
Pilotage par PC

Spécifications techniques

Manœuvre des organes de commandes asservies à auto apprentissage
Génération de pression asservie (Eau chaude, Eau froide) de 0 à 6 bars (± 0,05) de 0 à 2×25 l/min
Variation de pression instantanée par programmation
Force et couple de manœuvre 100 N ; 6 Nm
Intégration automatique des normes d’essais dans le logiciel
Rédaction et édition automatique de rapports d’essais selon les normes sélectionnées
Archivage et transmissions de données
Optimisation de la récupération d’eau (chaud – froid)

Mitigeur mécanique

Les actionneurs linéaires et les actionneurs rotatifs viennent ajuster les débits et températures.

Mitigeur thermostatique

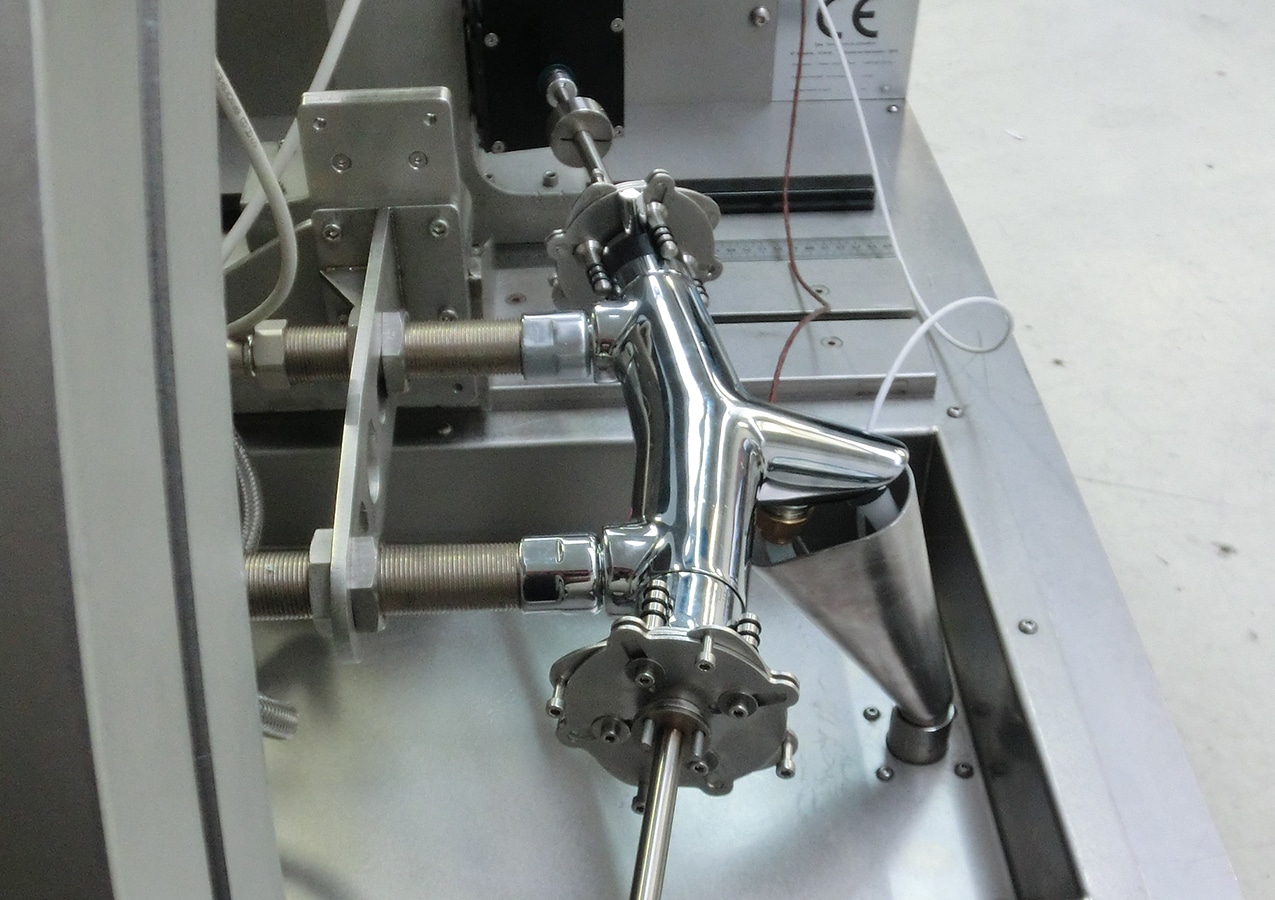

Deux actionneurs rotatifs viennent se positionner sur les mitigeurs thermostatiques pour entamer un test complet selon les normes NF3

Montage simple

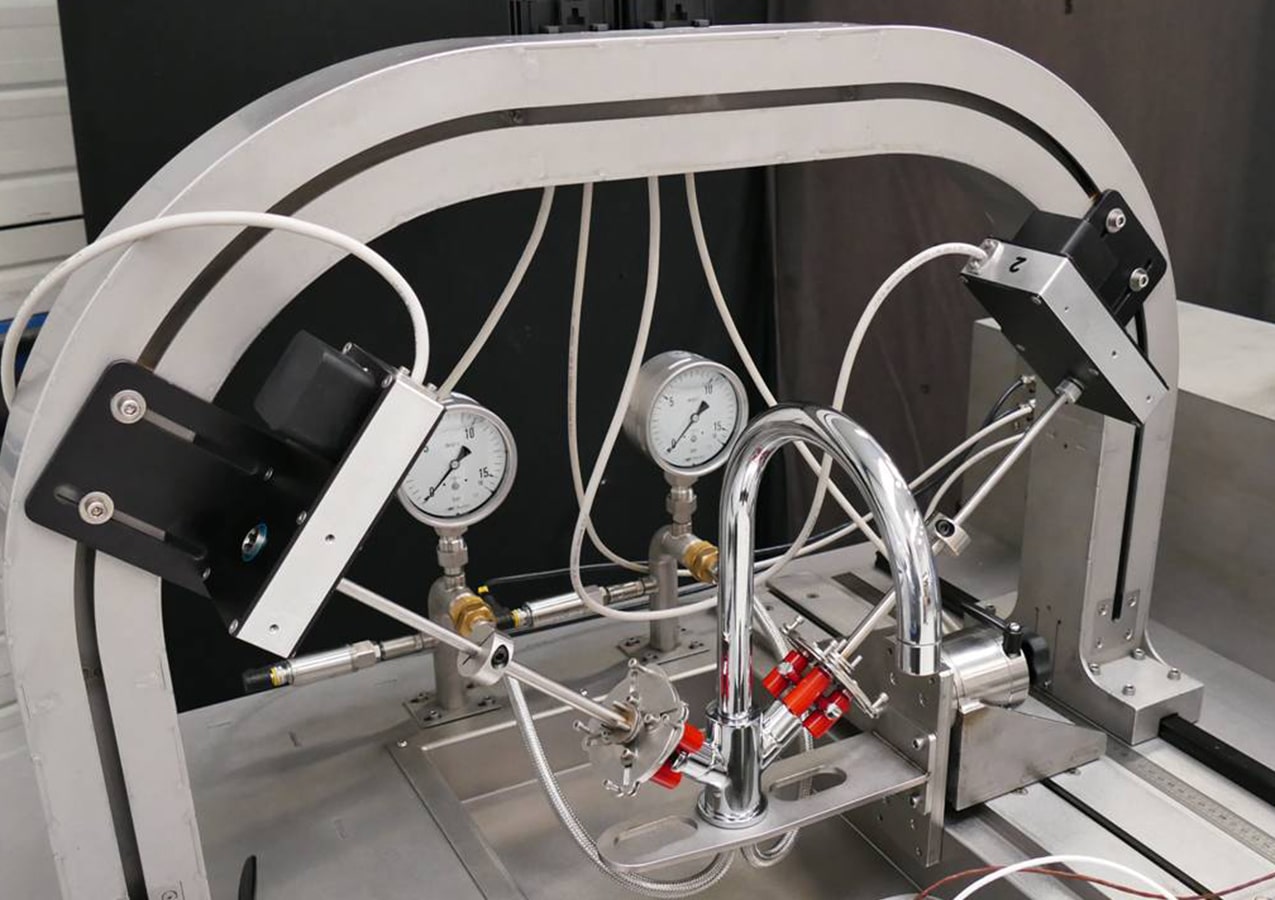

Le positionnement des robinets sur les actionneurs est simple et rapide.

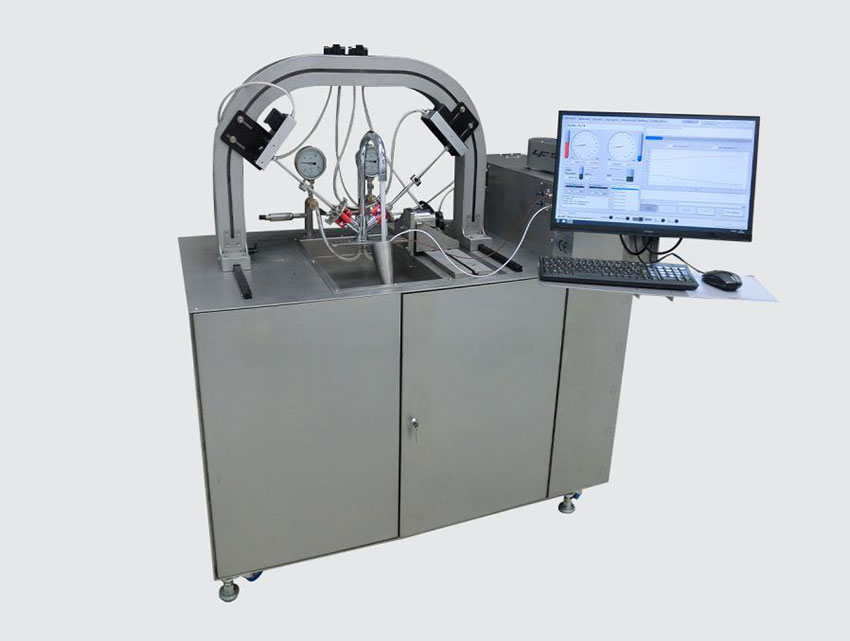

Banc de test hydraulique pour robinetterie sanitaire

Endurance mitigeur mecanique

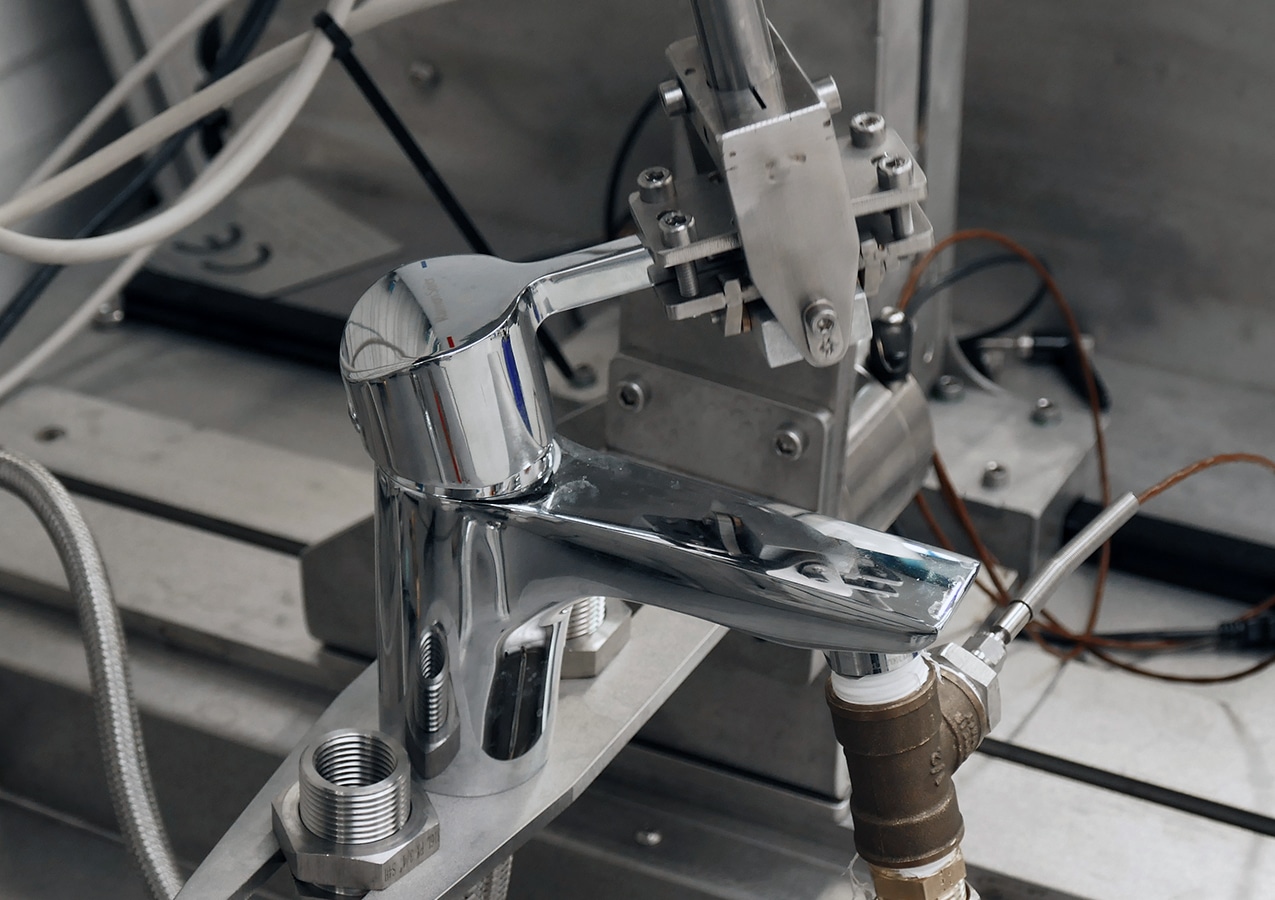

Test d’endurance d’un mitigeur mécanique selon la norme NF077. Le mouvement du mitigeur est obtenu grâce à un actionneur rotatif et un actionneur linéaire synchronisés, pilotés par ordinateur.

Avantages du Perf-Valve

Flexibilité du banc

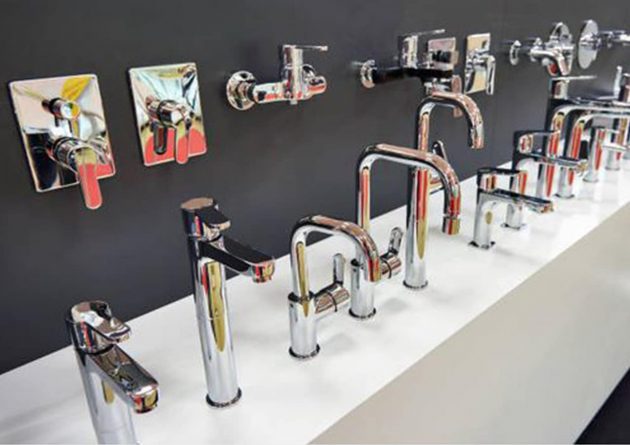

Le banc de performance s’adapte à une multitude de robinets et élargit ainsi le spectre de produits à tester.

Rapports automatiques

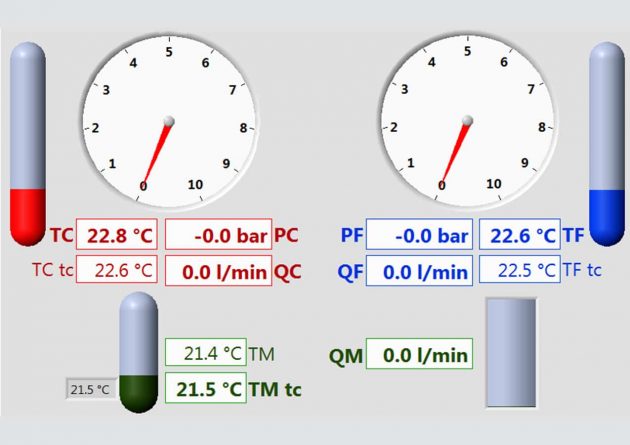

Rédaction et édition automatique de rapports d’essais selon les normes sélectionnées.

Tests automatiques

Les tests sont réalisés automatiquement, aucune intervention manuelle n’est requise.

CARACTÉRISTIQUES TECHNIQUES du Banc de Performance pour Robinet et Mitigeur

Spécification	Perf-Valve
Performances Hydrauliques
Débit EC et EF	0-25 L/min
Pression EC et EF	0-6 bar
Mesure de pression	± 0,01 bar
Débitmètrie EC, EF, EM	± 0,1 l/min
Régulation de pression EC et EF	± 0,05 bar
Performances Thermiques
Mesure de température EC, EF, EM	± 0,2° C
Performances Mécaniques
Actionneur rotatif
Couple max. dans les 2 sens	6 N.m
Vitesse max. dans les 2 sens	180°/s
Résolution de la mesure de couple	0,01 N.m
Résolution de la mesure de position angulaire	0,1°
Angle de rotation max	illimité
Actionneur linéaire
Force max. dans les 2 sens	100 N
Course max	125 mm
Vitesse max	<40 mm/s
Précision de la mesure de force	± 0,1 N
Précision de la mesure de position	± 0,02 mm
Dimension du Poste
Largeur	1 400 mm
Profondeur	800 mm
Hauteur	1 500 mm
Poids	≈250 kg

OPTIONS

Actionneur linéaire

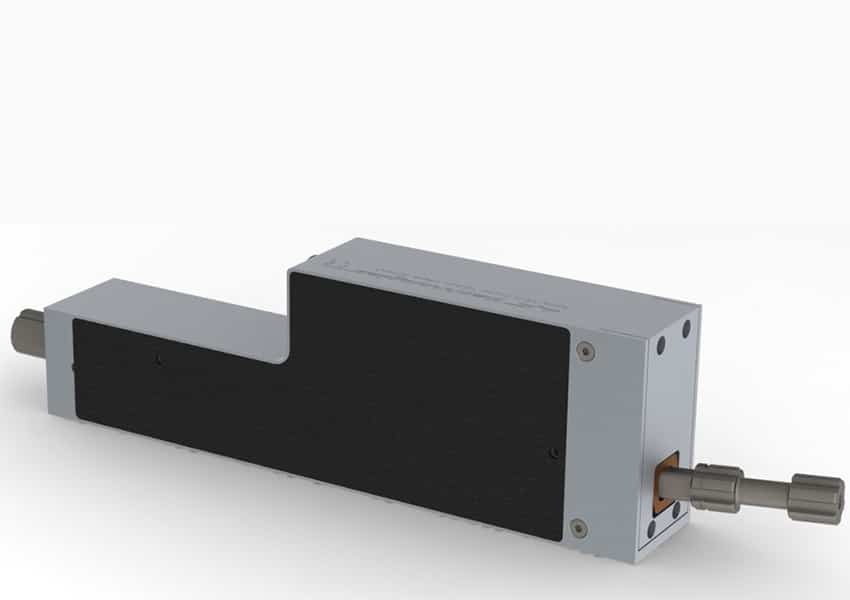

L'actionneur linéaire permet d'actionner les commandes de robinets comme le débit d'un mitigeur mécanique, des commandes d'inverseur, de robinets temporisés, etc. Il est équipé d'une mesure de force et de position et peut être piloté en position, vitesse et force.

Actionneur rotatif

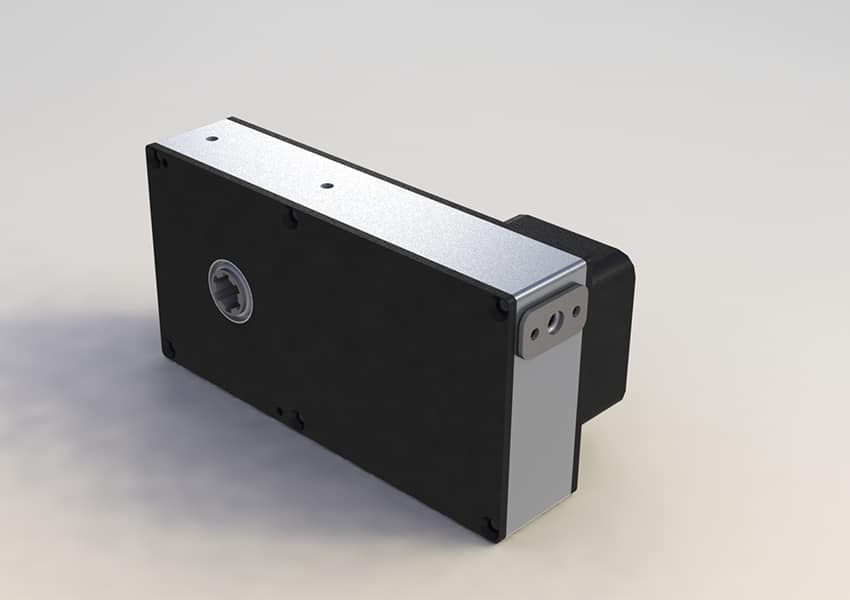

L'actionneur rotatif permet d'actionner les commandes rotatives de robinet. Il est équipé d'une mesure de couple et de position, et peut être piloté en position, vitesse et couple. L'arbre de sortie est un arbre creux cannelé qui peut recevoir une multitude d'outillage. Il peut en outre être accouplé à un actionneur linéaire (actionnement des mitigeurs mécaniques monocommande par exemple).

By-Pass Chaud Froid

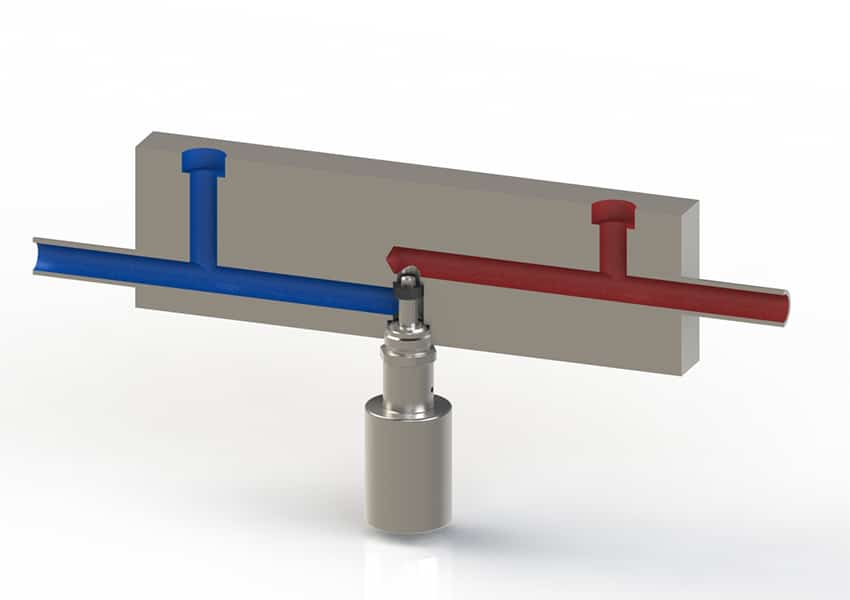

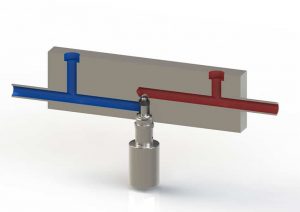

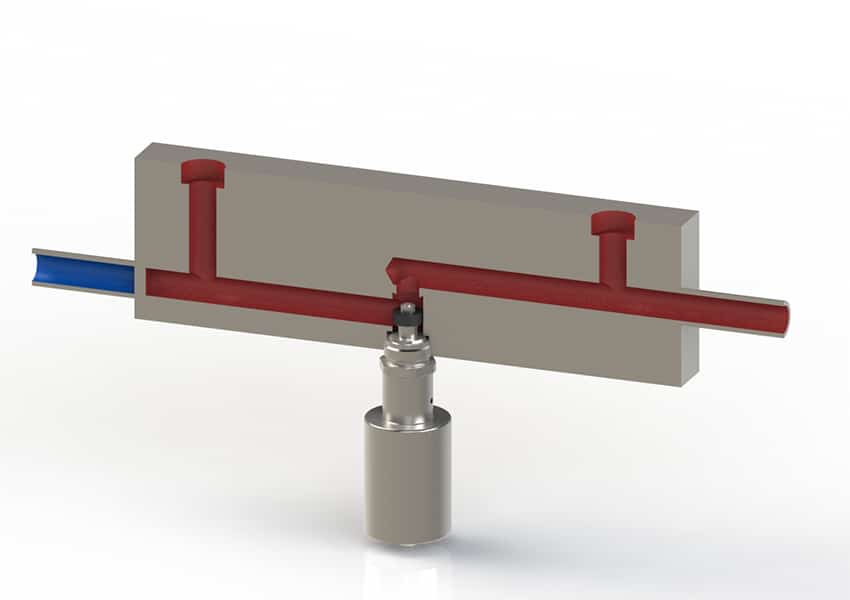

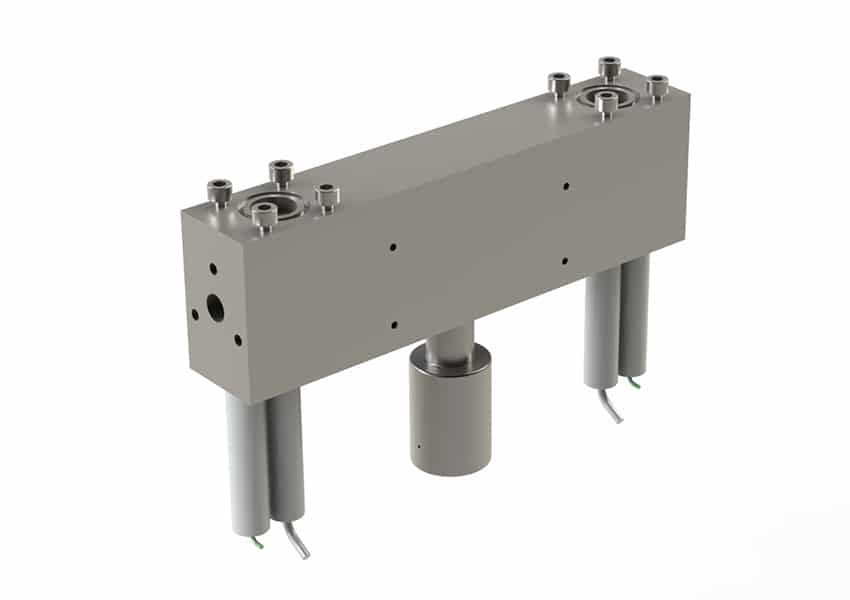

Le by-pass chaud-froid permet d'envoyer de l'eau chaude dans l'arrivée eau froide du robinet et vice-versa. Ce système est notamment utilisé pour refroidir le corps des robinets thermostatiques lors du test de coupure thermique (puisage initial).

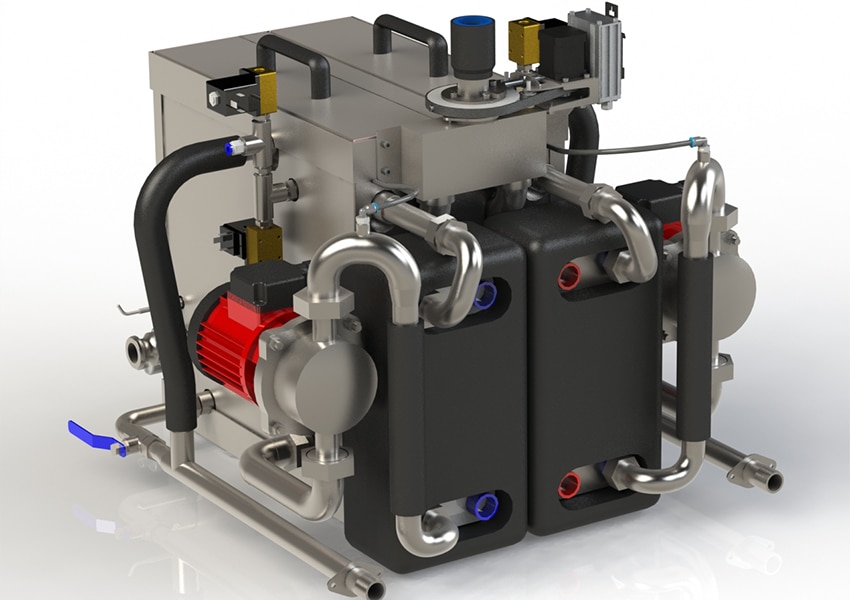

Cuves internes de régulation de température par échangeurs sur sources externes

Les cuves de régulation de température assurent une régulation de température d'eau chaude et d'eau froide interne au banc, et donc indépendantes des alimentations externes. Grâce aux volumes limités des cuves, le changement de consigne de température peut être effectué en moins d'une minute et une régulation thermique de haute précision quelque soient les conditions de tests et d'alimentation du banc. Les puissances de chauffe et de refroidissement sont assurées par des alimentations d'eau externes, qui peuvent être un circuit existant de l'usine ou bien des boucles d'eau chaude et d'eau froide indépendantes.

Détection de fuites internes et externes

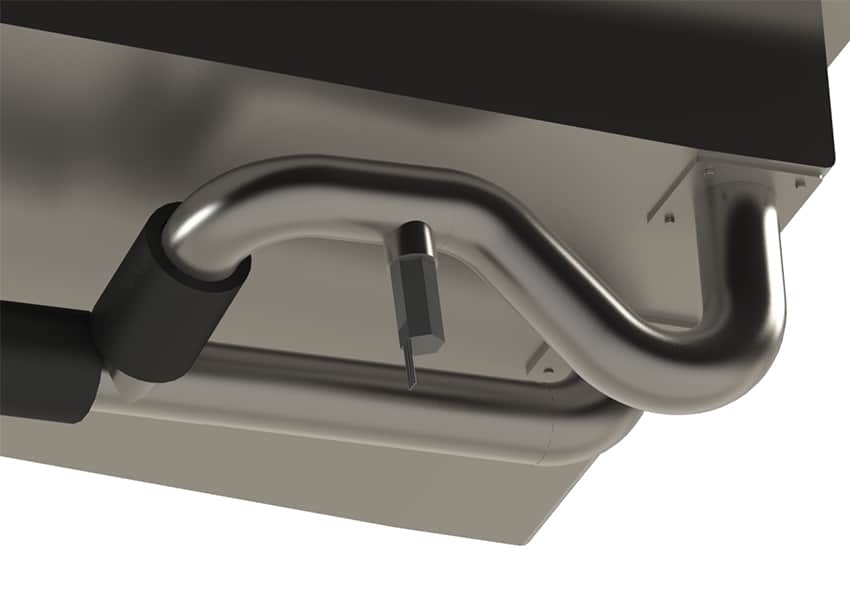

Le système de détection de fuites internes et externes est constitué de 2 capteurs de détections de fuite. Le premier est positionné en sortie du robinet pour vérifier que le robinet ne coule pas lorsqu'il est en position fermée (fuite interne). Le deuxième est positionné au niveau de l'évier de récupération pour détecter toute fuite anormale externe du robinet, et arrêter le test et les alimentations d'eau du banc.

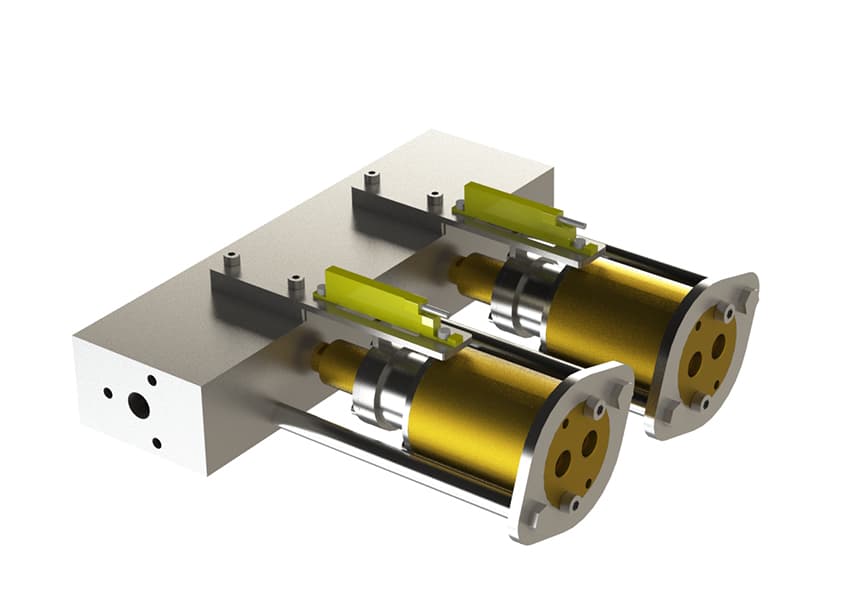

Tests de pression statique jusqu’à 16 bar

Ce système permet d'effectuer des tests d'étanchéité à pression élevée lorsque le robinet est en position fermée, jusqu'à 16 bar.

Logiciel d’analyse et de rapport automatique

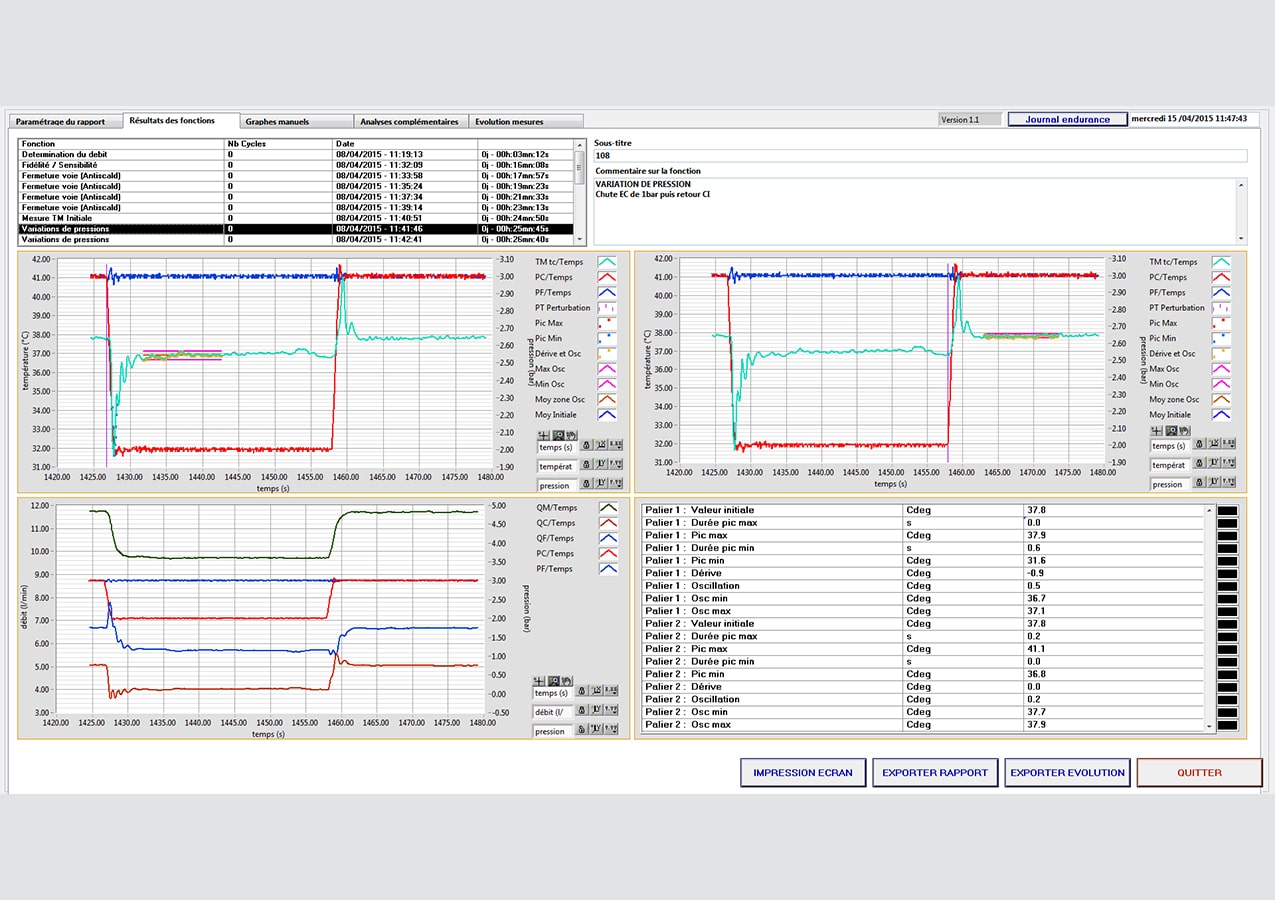

Le logiciel d'analyses et de rapport automatique permet, à partir des fichiers de mesures, d'effectuer des analyses de chaque fonction du test selon diverses normes, l'affichage de courbes et de résultats numériques et l'édition d'un rapport automatique de test.

Abaissement rapide de température d’eau chaude

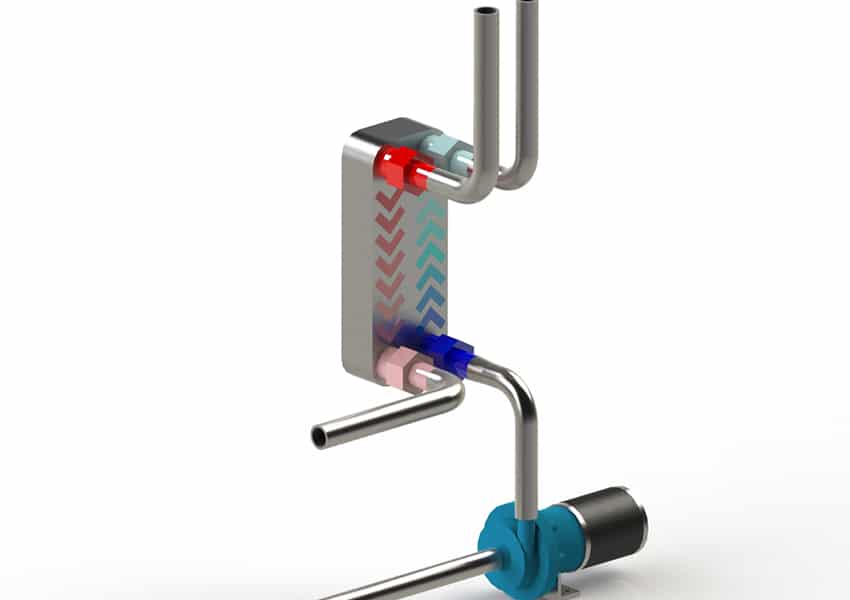

Ce système permet un abaissement soudain de la température d'eau chaude jusqu'à 12°C en quelques secondes. Il est notamment utilisé pour caractériser le comportement des mitigeurs thermostatiques lors d'une variation brutale de température d'alimentation de l'eau chaude.

Motorisation de la platine de fixation des appareils

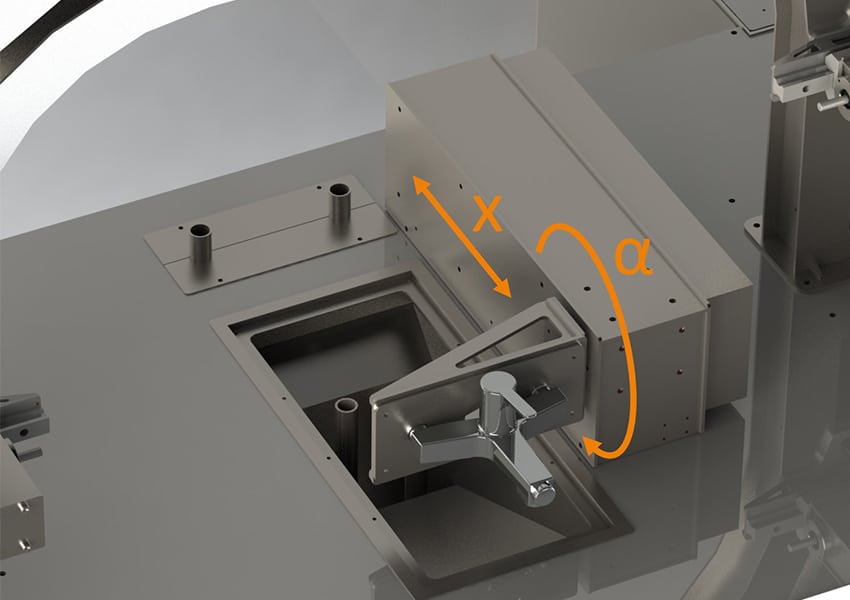

La motorisation de la platine de fixation des robinets permet de positionner précisément et aisément le robinet par rapport à la poutre de fixation des actionneurs selon 2 axes (translation et rotation). Grâce au pilotage par le programme, l'utilisateur peut mémoriser ainsi une position particulière de test associée à un type de robinets.

Répartiteur d’eau vers circuit chaud et froid pour économie d’énergie et circuit fermé

Lorsque le circuit d'alimentation d'eau d'un banc est un circuit fermé, le Répartiteur permet de renvoyer l'eau mitigée mélangée par le robinet vers le circuit d'eau chaude d'une part et d'eau froide d'autre part, de manière proportionnelle à la température. Grâce à ce système, les puissances de chauffe et de refroidissement du générateur d'eau chaude et d'eau froide peuvent être fortement réduites.
