Banc de test de Robinets – pression statique et cyclée
- Tests standards selon les normes (Exemple NF077-doc tech 3)
- Forme de cycles de pression programmables
- Montage facile et rapide des robinets et accessoires de robinetterie quelles qu’en soit les formes
- Arrêt automatique en cas de fuite du produit testé
Produits testés
Secteur d’activités
Fonctions principales
Ce banc de test de robinetterie est destiné à tester l’étanchéité et la résistance en pression, de robinetteries et accessoires de robinets (flexibles).
Le banc peut réaliser des tests en pression statique, jusqu’à l’éclatement et des tests de pression alternée pour simuler des coups de bélier.
Mode de fonctionnement
Le produit testé est raccordé aux piquages prévus en façade. Des vannes manuelles permettent d’alimenter ou de mettre à l’air le produit.
Le banc est équipé d’un système de mise en pression réalisée par un piston plongeur motorisé qui comprime l’eau du circuit. Le déplacement du piston du générateur de pression donne une mesure de volume. Une variation brutale de cette mesure de volume permet de détecter une fuite ou un éclatement.
Le système est équipé d’un système d’auto-apprentissage qui assure un réglage automatique des paramètres des cycles de pression, qui optimise la forme du cycle de pression sans aucune intervention de l’utilisateur.
La zone de test est équipée d’un capot transparent disposant d’un interrupteur de sécurité coupant la mise en pression (ou l’empêchant) si le capot n’est pas fermé.
Caractéristiques de l’appareil
Le banc de test est constitué de 6 parties :
- Le châssis autoporté en acier inoxydable sur roulette
- La zone de test, comprenant les raccordements pour les produits à tester et un évier de récupération
- Un capot transparent avec système de détection de fermeture
- Le circuit hydraulique comprenant le système de mise en pression
- L’armoire électrique
- Le pupitre de commande mobile comprenant l’écran, le clavier et la souris
Banc développé pour répondre à ces normes :
NF077-doc tech 3

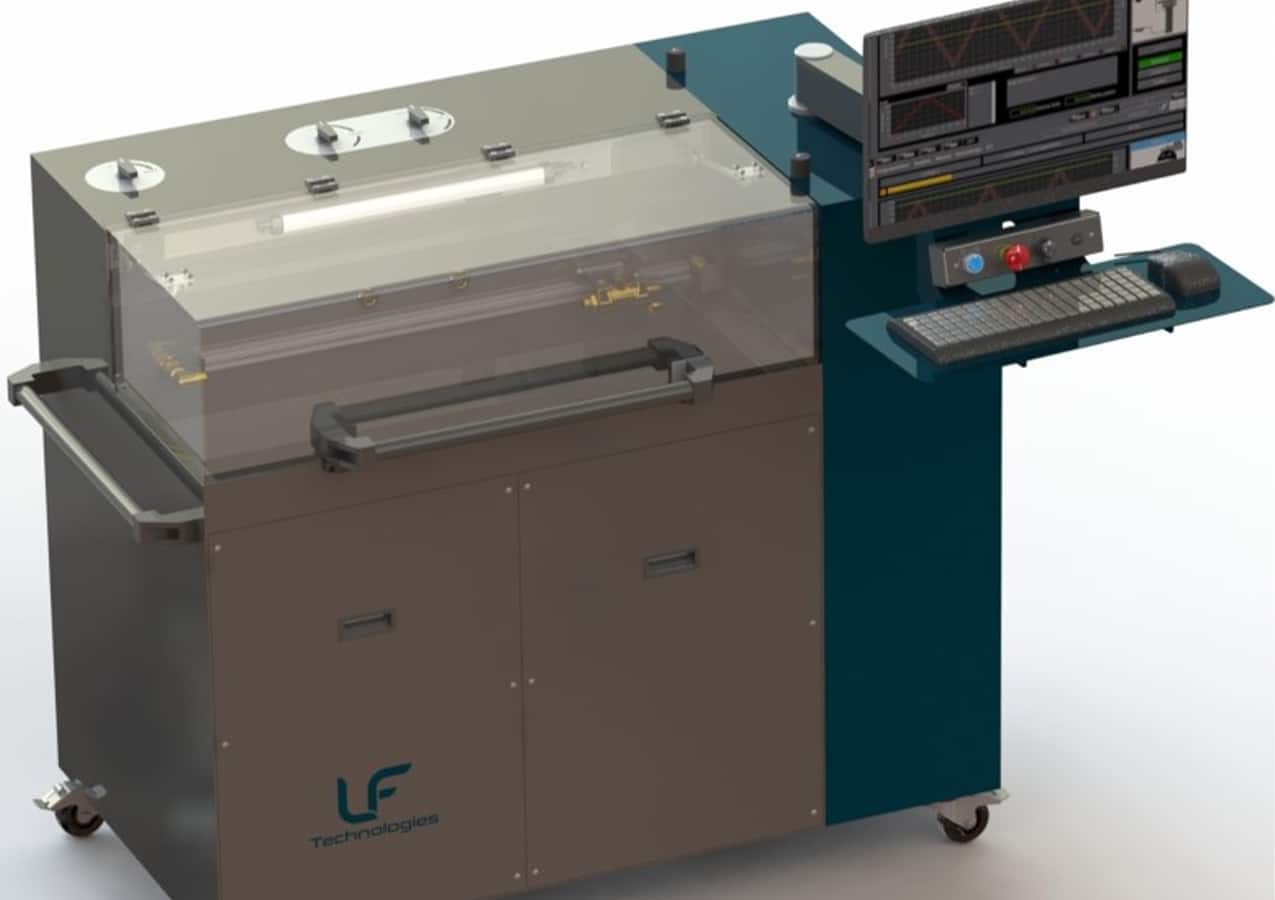

3D – Banc de pression statique et cyclée
3D - Banc de pression statique et cyclée

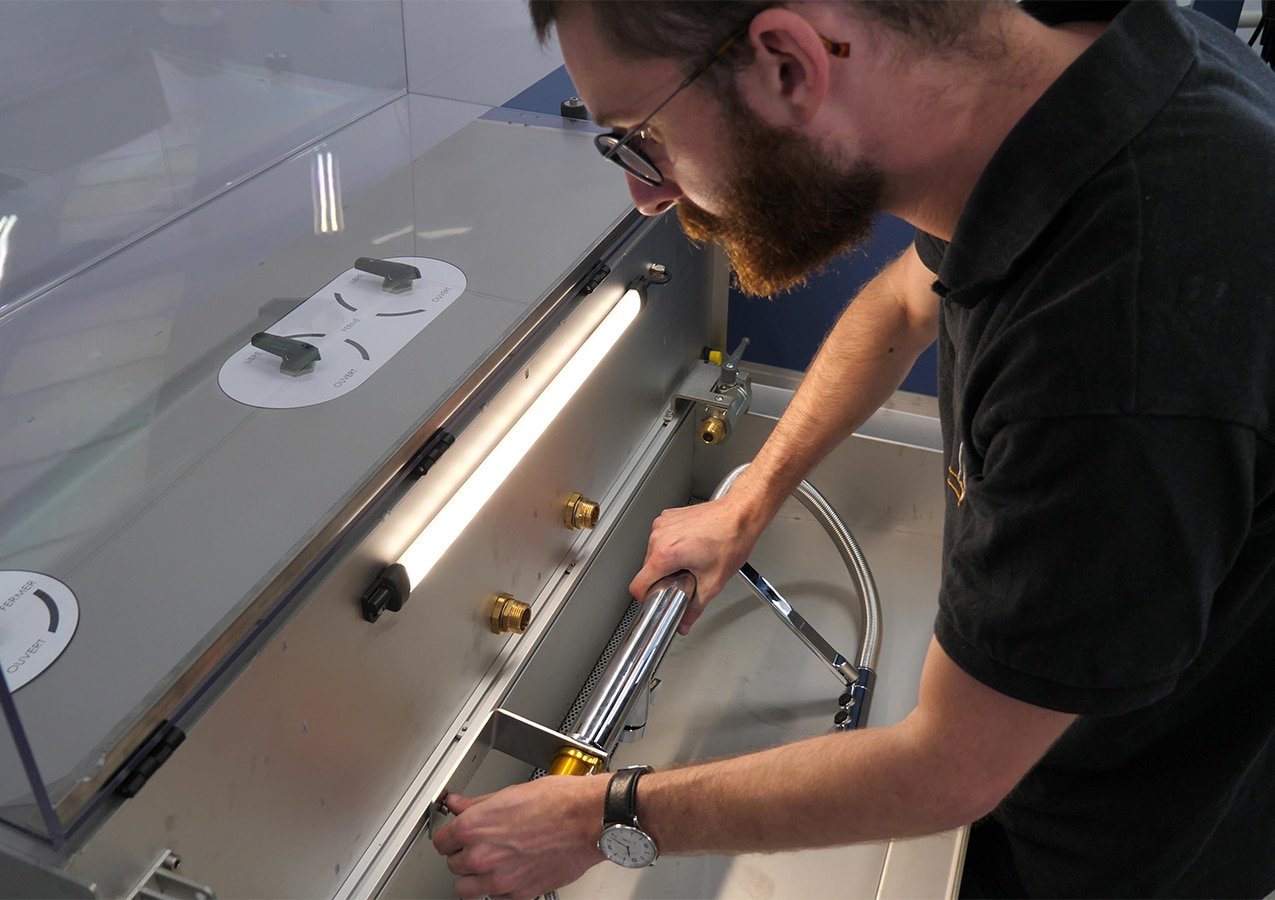

Banc de pression statique et cyclée – installation du robinet
Banc de pression statique et cyclée - installation du robinet

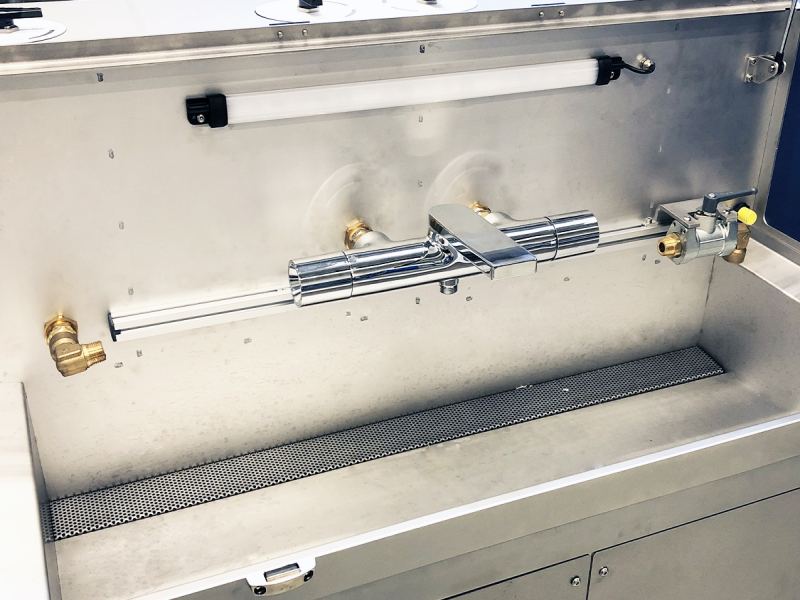

Zone de test banc de pression cyclée
Zone de test banc de pression cyclée

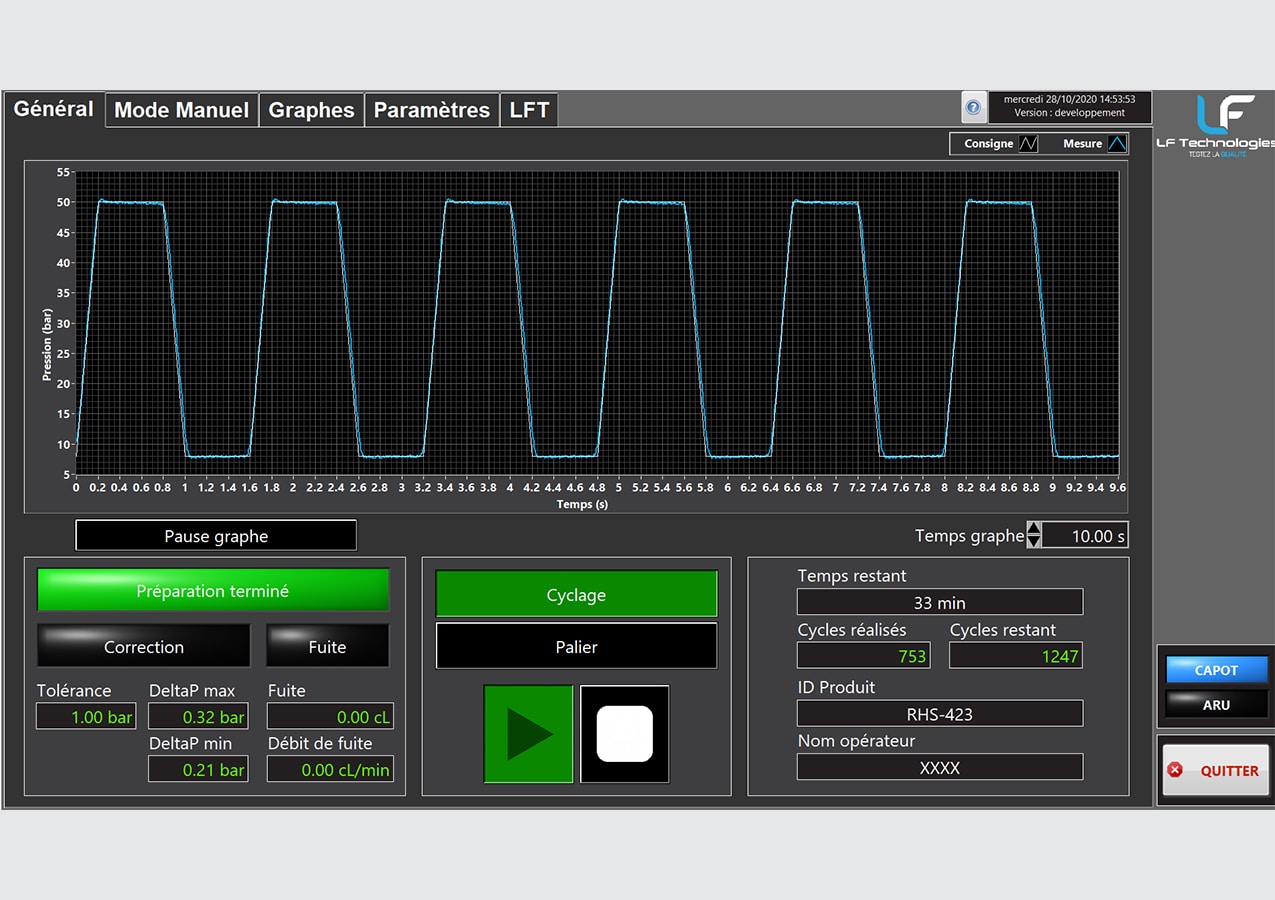

Courbes position pression du banc de pression statique et cyclée
Courbes position pression du banc de pression statique et cyclée

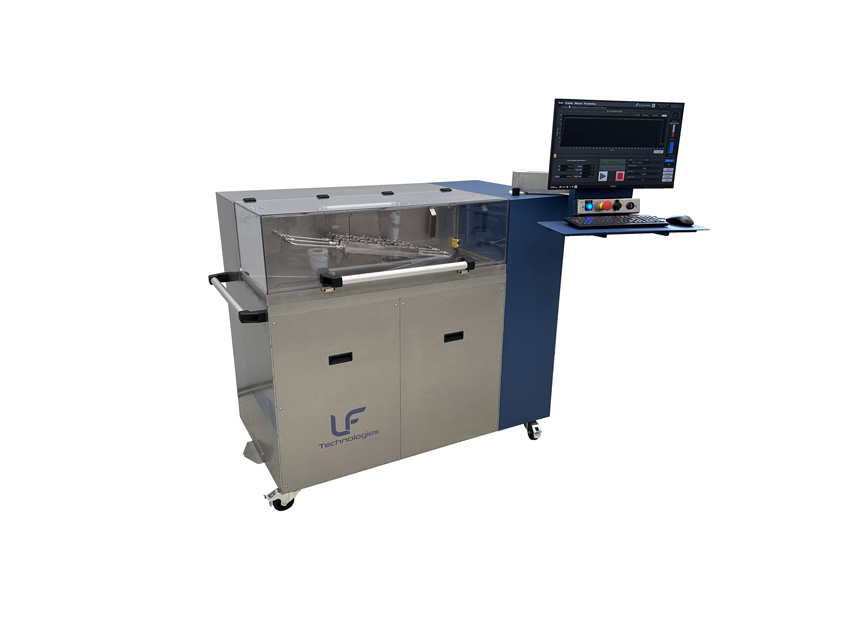

Hydroshock, banc d’essai hydraulique
Hydroshock, banc d'essai hydraulique pour tester les coups de bélier
HYDROSHOCK – Banc d’essais hydraulique LF Technologies
HYDROSHOCK - Banc d'essais hydraulique LF Technologies - Test coup de bélier
Avantages du HydroShock
Tests sandards selon la norme
Les tests sont automatiques et pré-programmés selon les normes choisies.
Reproductibilité des tests
Homogénéité des rapports de tests quel que soit le banc utilisé.
Rapports automatiques des tests
Rédaction et édition automatique de rapports d’essais selon les normes sélectionnées.
CARACTÉRISTIQUES TECHNIQUES du Banc de test de Robinets – pression statique et cyclée
Spécifications | HydroShock-50 | HydroShock-100 | HydroShock-200 |
Générateur de pression | |||
Pression statique maximale | 50 bar | 100 bar | 200 bar |
Précision d'asservissement de la pression (en statique) | 1 bar | 1 bar | 2 bar |
Précision de mesure de la pression | 0,5 % | 0,5 % | 0,5 % |
Volume d'expansion maximal | 40 cm3 | 40 cm3 | 20 cm3 |
Pression cyclée maximale | 30 bar | 50 bar | 100 bar |
Fréquence maximale | 1 Hz | 1 Hz | 0,5 Hz |
Dimensions bâti horizontal | |||
Longueur (mm) | 1 300 | 1 300 | 1 300 |
Profondeur (mm) | 700 | 700 | 700 |
Hauteur (mm) | 1 150 | 1 150 | 1 150 |
