Banc de réglage automatique de température et test pour Cartouches thermostatiques
Le banc de réglage cartouche règle la position de la commande de température et teste les performances des cartouches
Produits testés
Secteur d’activités
Fonctions principales
Le banc de réglage et de tests de cartouches thermostatiques permet de tester le comportement d’une cartouche thermostatique (étanchéité, débit, antiscald) et d’ajuster manuellement ou automatiquement la commande de réglage de température de la cartouche.
Le banc de réglage et de contrôle manuel des cartouches thermostatiques permet :
- un test d’étanchéité à l’air et/ou à l’eau
- le réglage de la température et du débit de l’eau mitigée
- la mesure de la température de l’eau mitigée en plein chaud
- la mesure de l’étanchéité
- la mesure d’antiscald et d’hystérésis
Mode de fonctionnement
Découvrez le fonctionnement de notre banc de réglage automatique de température et test pour Cartouches thermostatiques
- Installation de la cartouche
- Test d’étanchéité à l’air et à l’eau
- Réglage de la température mitigée
- Mesure du débit
- Test d’antiscald (essai de sécurité) et mesure de l’hystérésis
- Marquage de la position réglée (optionnel)
- Vidange et soufflage du mitigeur
Caractéristiques de l’appareil
- 1 châssis inox
- Ensemble hydraulique composé de :
- 2 pompes (EC et EF)
- 3 capteurs de pression
- 1 débitmètre massique
- 5 sondes de température (EC et EF)
- 1 armoire électrique
- 1 PC et 1 écran tactile
Avantages
- Rapidité et répétabilité des essais et des réglages
- Bridage et débridage automatique des cartouches en toute sécurité.
- Archivage des contrôles de toute la production
- Traçabilité
Banc développé pour répondre à ces normes :
EN-1112
Réglage de température et de débit
Les pompes amènent l’eau à la pression désirée et la machine règle automatiquement la température mitigée.

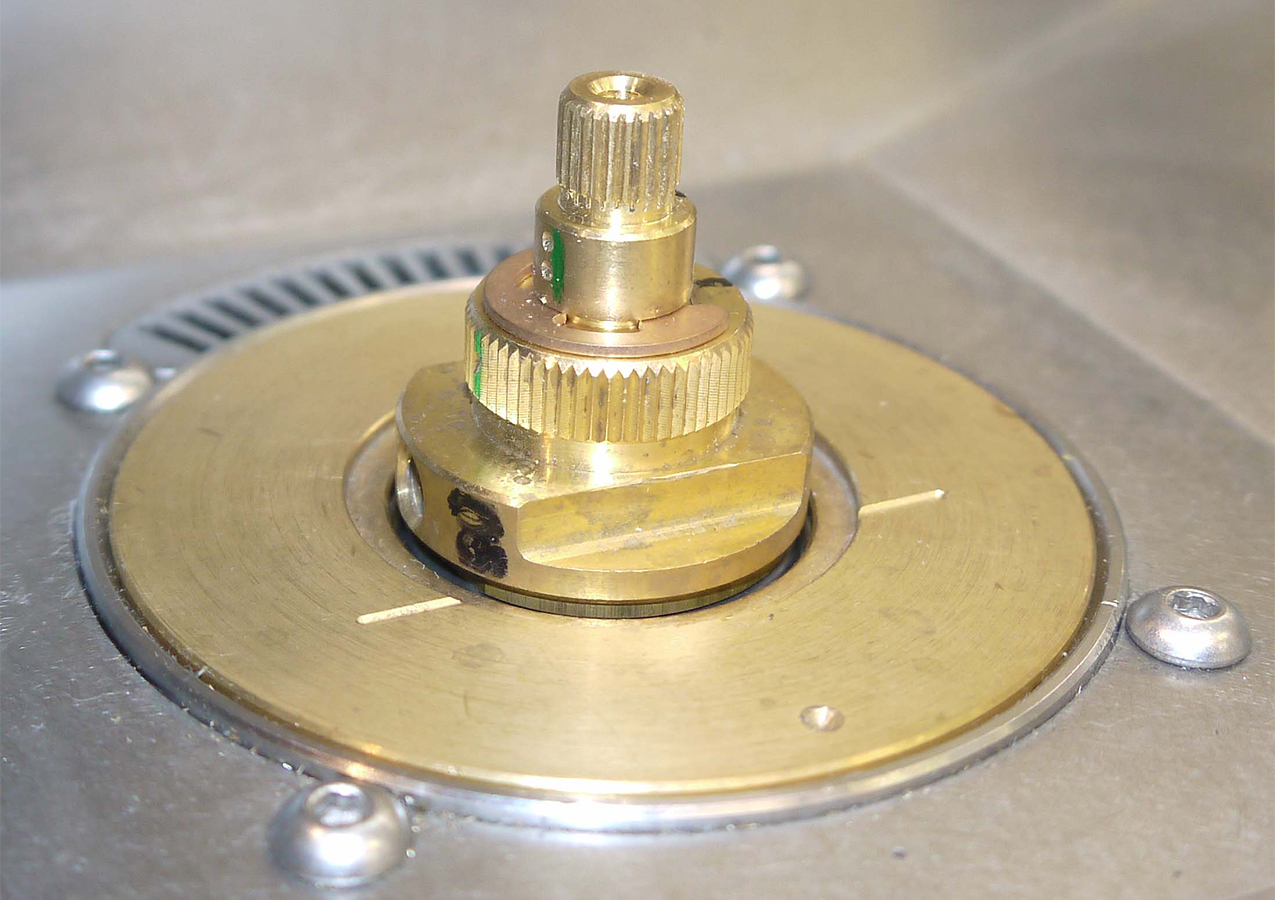

Réalisation de nombreux tests
Test d’étanchéité, débit, antiscald et hystérésis, température mitigée en plein chaud, variation de pression, etc.

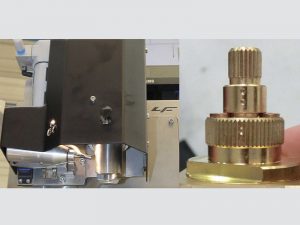

Marquage de la position 38°C
Fraisage automatique de la cartouche afin d’identifier la position de la température mitigée prédéfinie et aspiration des copeaux.
Endurance Banc de réglage automatique de température et test pour Cartouches Thermostatiques
Banc de production servant a régler et contrôler les cartouches thermostatiques. Ce banc permet de : – Vérifier la présence de joints par un test d’étanchéité. – Asservir les pressions d’eau chaude et d’eau froide. – Vérifier que les températures d’alimentation d’eau soient dans la plage définie par l’utilisateur. – Vérifier le réglage de débit. – Effectuer un test de température mitigée en position plein chaud (norme C3 / ECAU). – Actionner la cartouche sur toute sa plage d’utilisation, et vérifier le couple de manœuvre. – Règler automatiquement la température d’eau mitigée à 38°C. – Effectuer un test d’antiscald et d’hyteresis. – Effectuer un fraisage de la cartouche pour repérer le 38°C – Sécher les cartouches par soufflage d’air.
Avantages du ThermControl-Auto
Reproductibilité
Rapidité et répétabilité des essais et des réglages
Bridage automatique
Bridage et débridage automatiques des cartouches en toute sécurité.

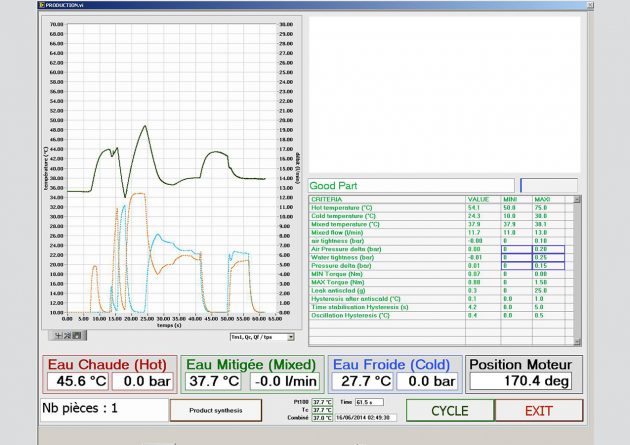

Rapports automatiques
Archivage des contrôles de toute la production grâce à l’édition de rapports de tests automatiques.
Détection d’outillages
Détection automatique de l’outillage en fonction de la cartouche et du test choisi.
OPTIONS
Marquage automatique d’un repère en rotation
Le marquage automatique permet l'usinage d'un repère sur la commande de température et le corps de la cartouche. Ce repère est associé à une position de réglage de température spécifique réglable (le plus souvent 38°C) afin de permettre le bon positionnement de la cartouche dans le robinet lors du montage.
Répartiteur d’eau vers circuit chaud et froid pour économie d’énergie et circuit fermé
Lorsque le circuit d'alimentation d'eau d'un banc est un circuit fermé, le Répartiteur permet de renvoyer l'eau mitigée mélangée par le robinet vers le circuit d'eau chaude d'une part et d'eau froide d'autre part, de manière proportionnelle à la température. Grâce à ce système, les puissances de chauffe et de refroidissement du générateur d'eau chaude et d'eau froide peuvent être fortement réduites.
Applications client
Vous souhaitez en savoir plus sur les bancs d’essais hydrauliques ?
Découvrez ici tout ce que vous devez savoir et bien plus encore !
Banc de production de cartouche de robinet
Banc de test de robinetterie sanitaire permettant le test de deux cartouches thermostatiques simultanément. Permet diverses mesures, tests d’antiscald, gravure de la position 38°C, etc.
