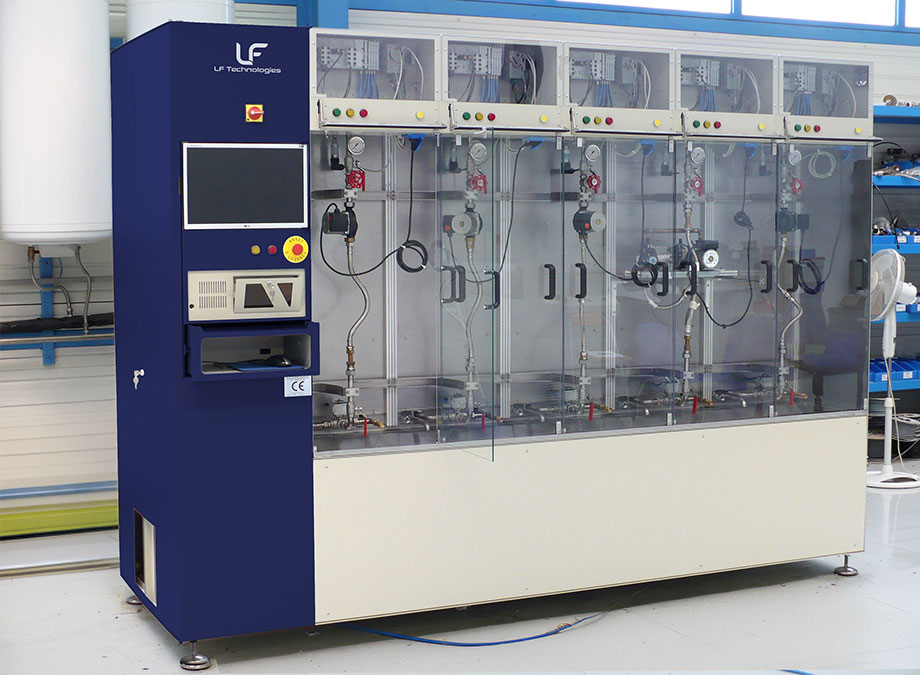

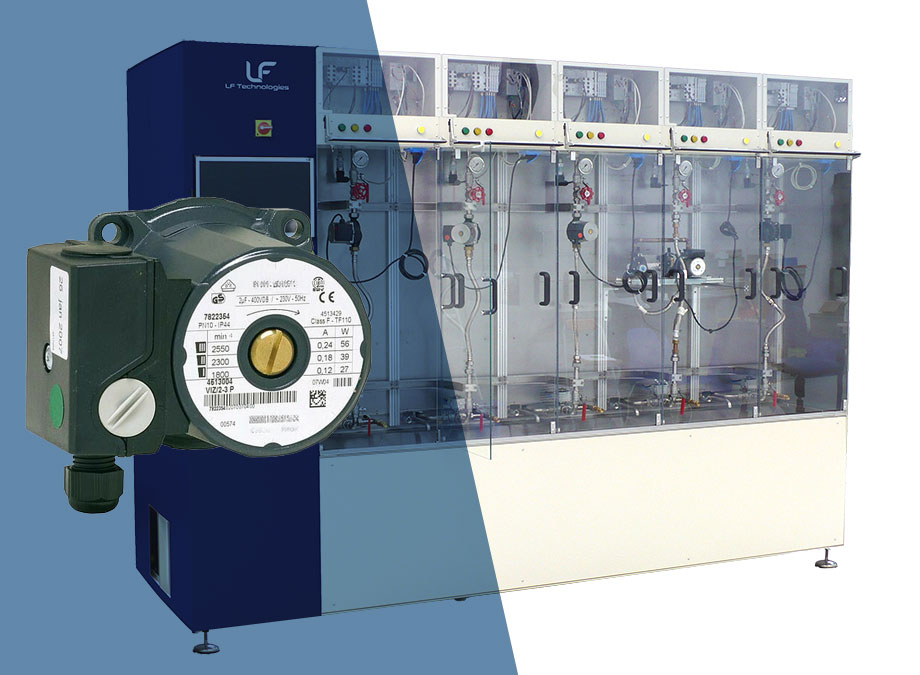

Banc d’essai de Pression et Température Cyclées
Ce banc permet de tester le niveau de résistance à la pression et à la température des appareils sanitaires
Produits testés
Secteur d’activités
Fonctions principales

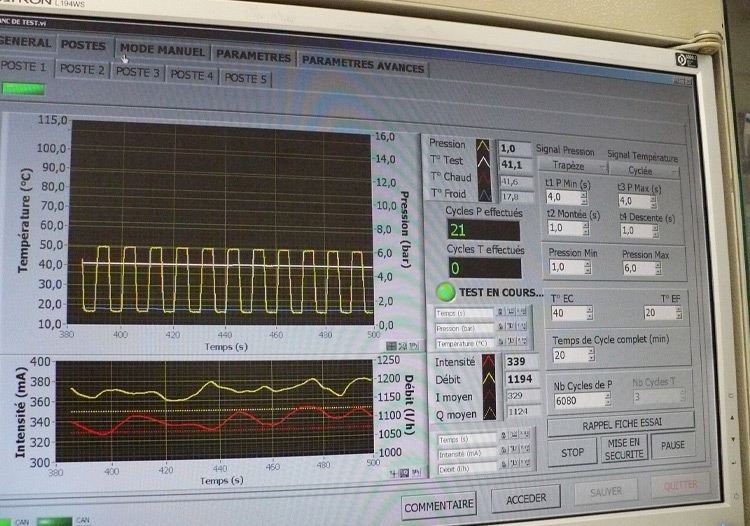

La boucle d’essais permet de tester en endurance la résistance à la pression et à la température des pompes, circulateurs, d’appareils de robinetterie ou encore d’appareils sanitaires. Le logiciel permet de suivre de façon contrôlée la dégradation progressive de l’échantillon testé.
Le banc de test est principalement destiné aux laboratoires de recherche et développement qui souhaitent optimiser la conception du produit.
Mode de fonctionnement
Découvrez le fonctionnement de notre Banc d’essai de Pression et Température Cyclées
Une fois l’appareil installé, il est alimenté en eau et subit des cycles de variations de pression et de température. Grâce à de faibles volumes d’eau chaude et d’eau froide, le banc de test offre un fonctionnement très économe en énergie par rapport aux solutions classiques du marché.
Avantages
- Grande économie d’énergie grâce à l’optimisation des échanges d’eau chaude et froide lors des chocs de température
- Possibilité de tester plusieurs appareils simultanément et indépendamment

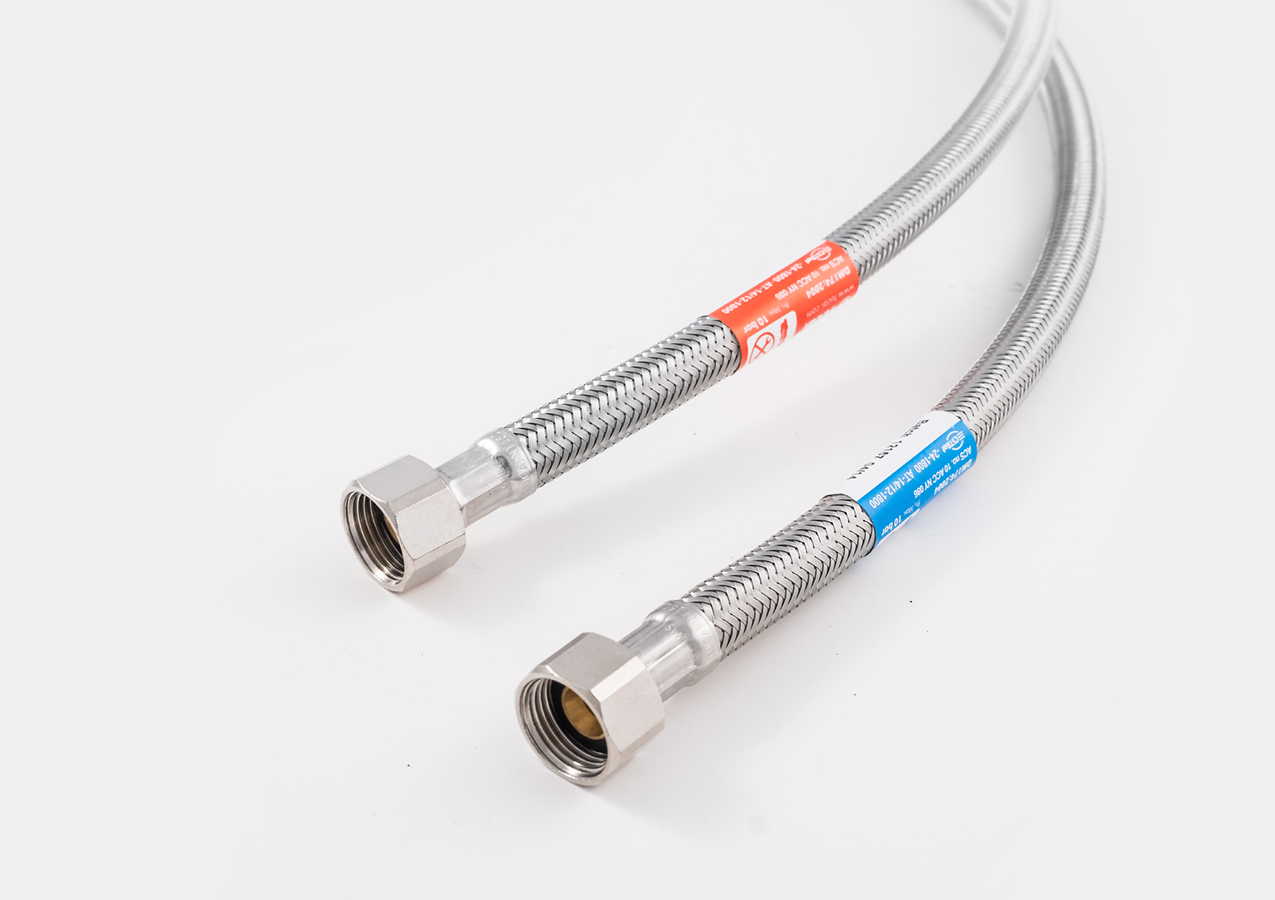

Flexibles

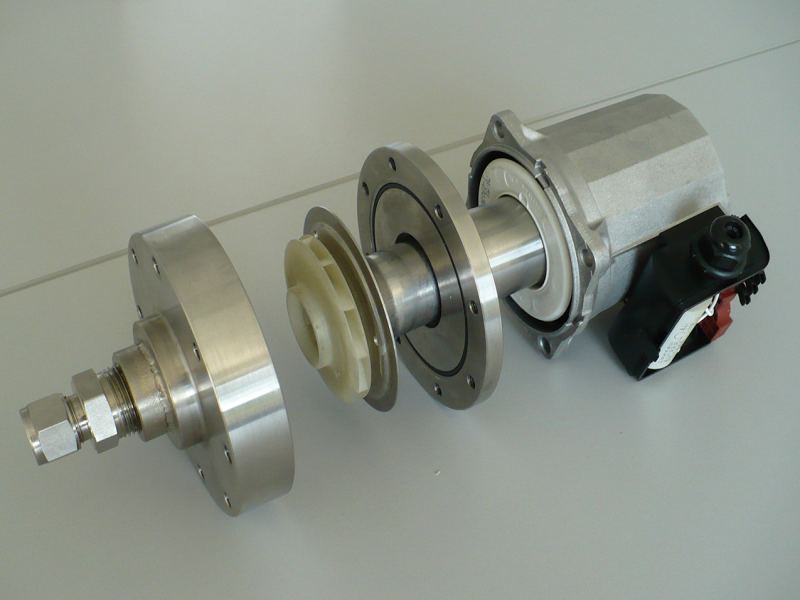

Possibilité de réaliser des essais de vieillissement sur des flexibles grâce à un circulateur spécial intégré.

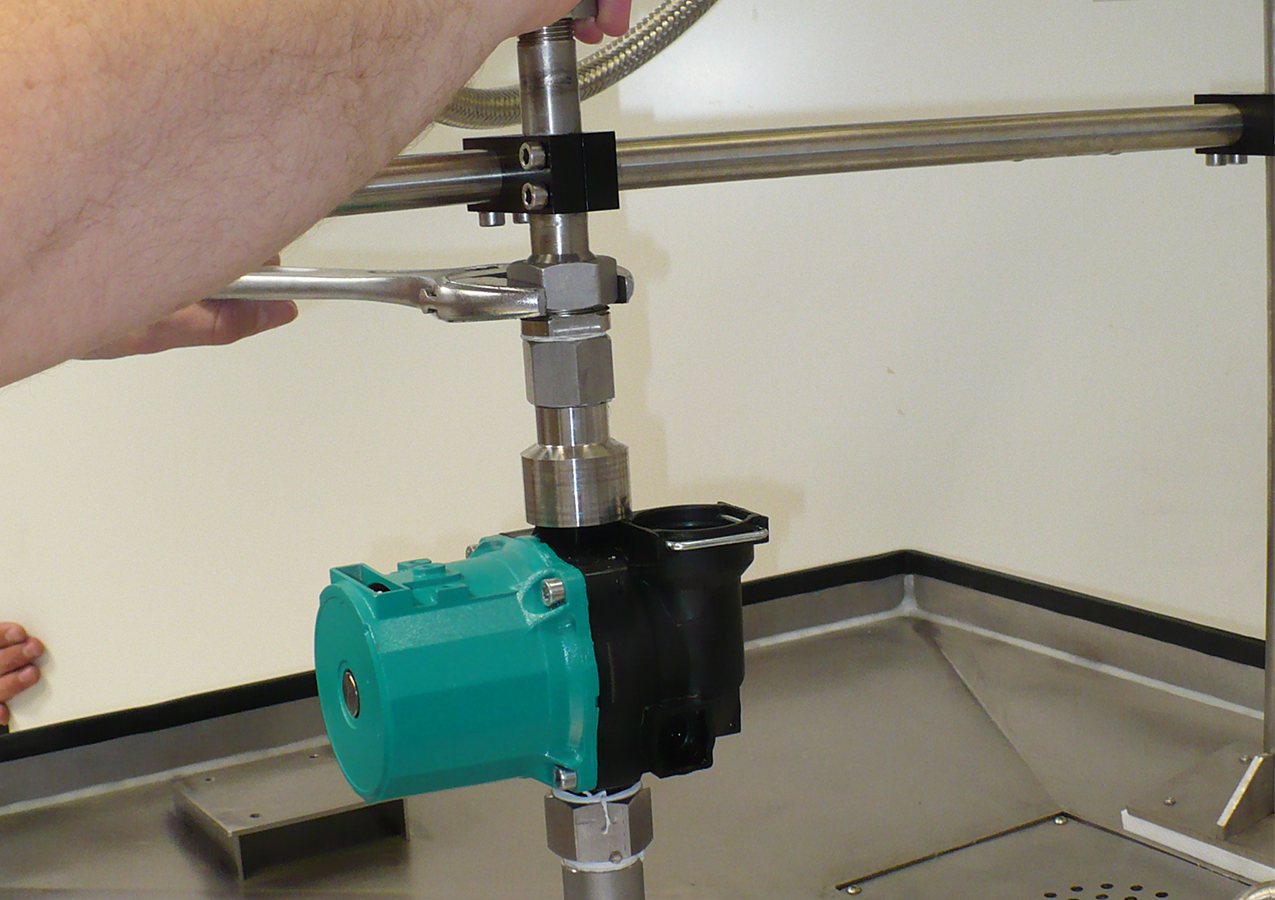

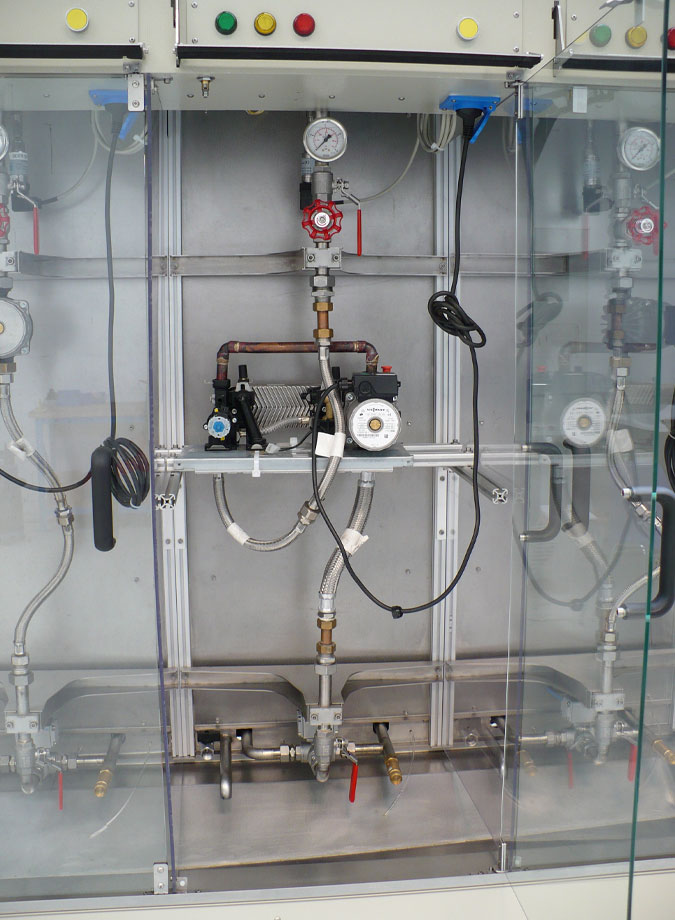

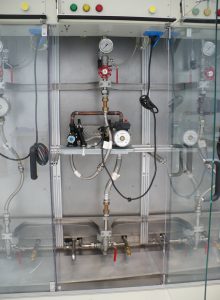

Circulateurs
Test de durée de vie d’un circulateur de chauffage.

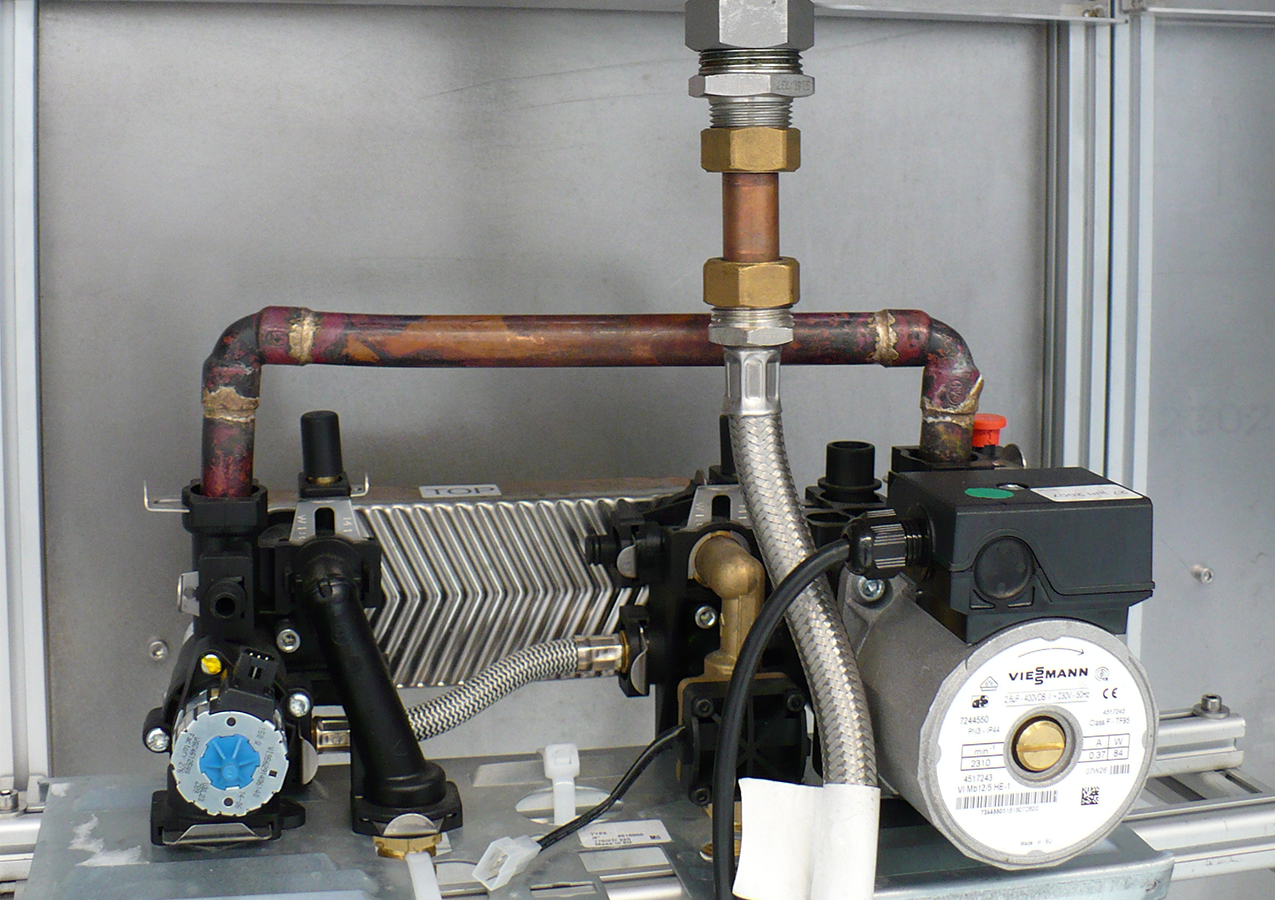

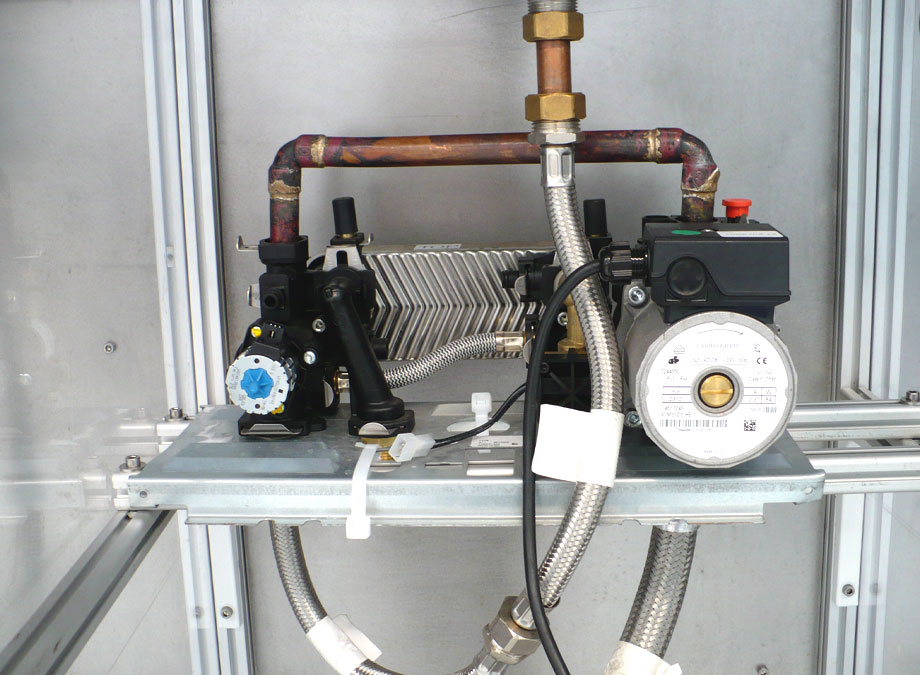

Bas de chaudières
Test de durée de vie des chaudières de chauffage sanitaire.

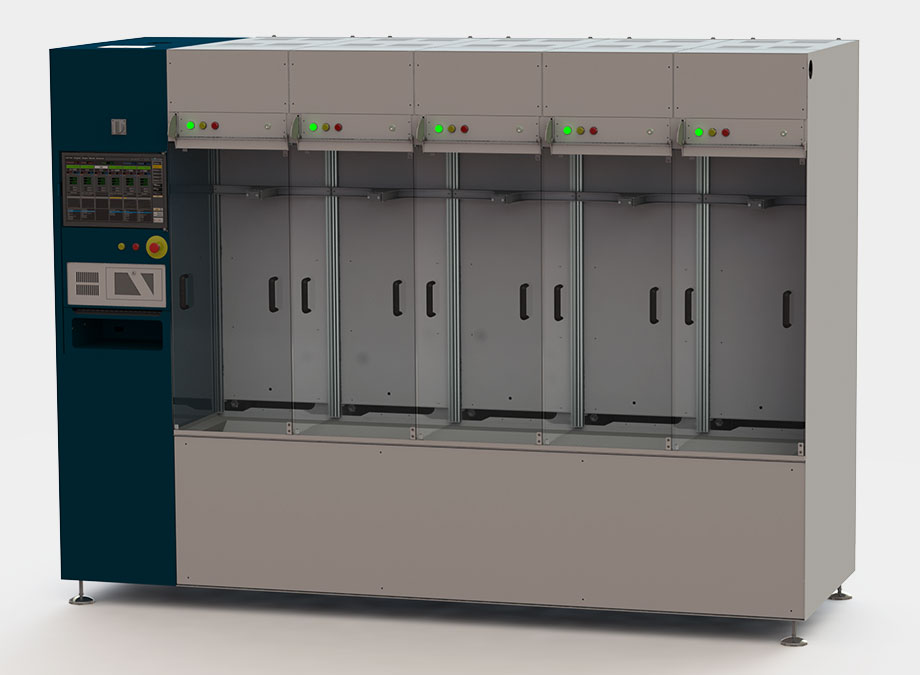

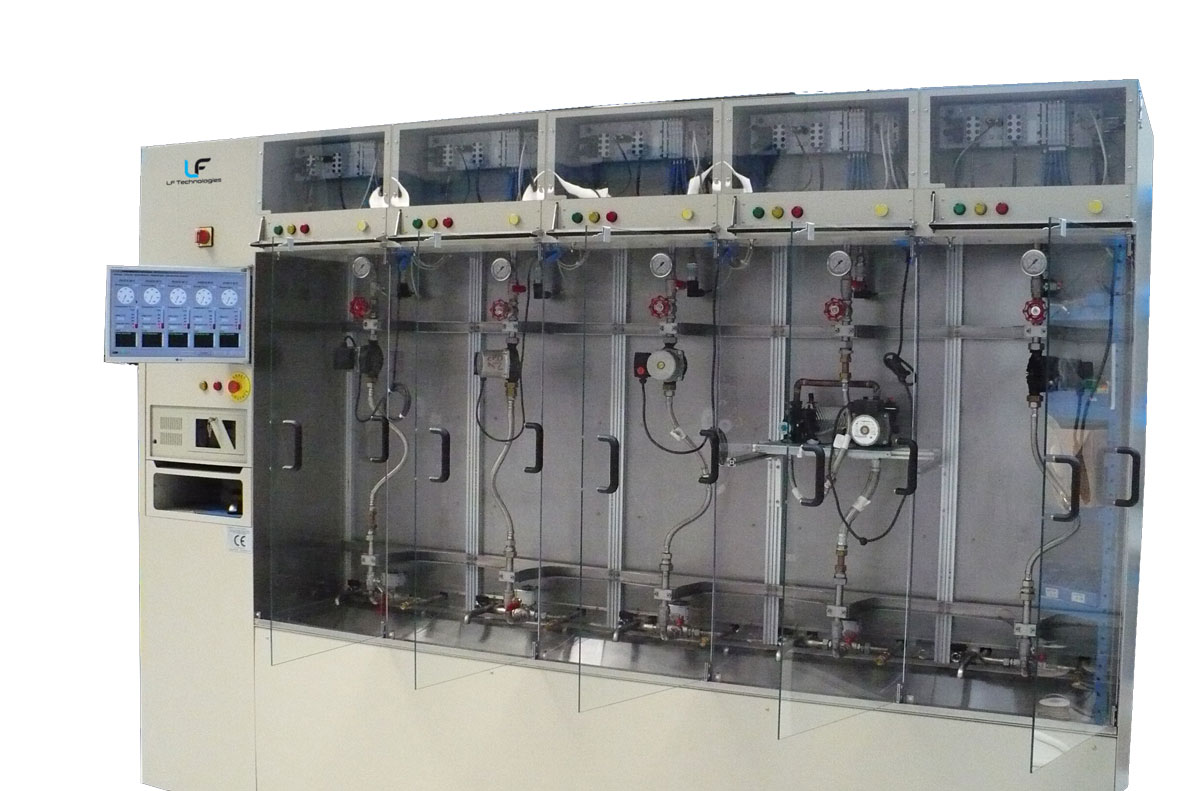

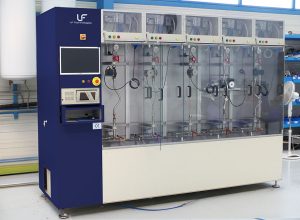

TCPUMP – Banc d’essai de Pression et Température Cyclées – LF-Technologies
TCPUMP-Banc-essai-hydraulique
TCPUMP - Banc d’essai de Pression et Température Cyclées - LF-Technologies
TCPUMP – Banc d’essai de Pression et Température Cyclées – LF-Technologies
TCPUMP - Banc d’essai de Pression et Température Cyclées - LF-Technologies
Avantages du TCPump
Économie d’énergie
Grande économie d’énergie grâce à l’optimisation de volumes d’eau chaude et froide lors des chocs de température.

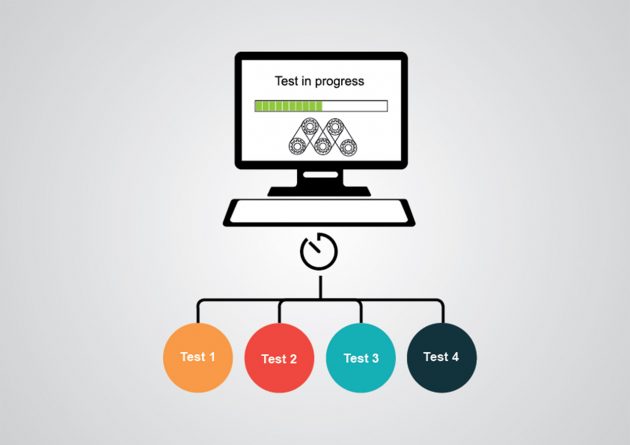

Indépendance des postes de tests
Différents essais sont réalisés en simultané sur plusieurs composants et postes indépendants.
Encombrement restreint
L’encombrement restreint grâce aux dimensions de 3×1 m pour une hauteur de 2,20 m (pour 5 postes indépendants).

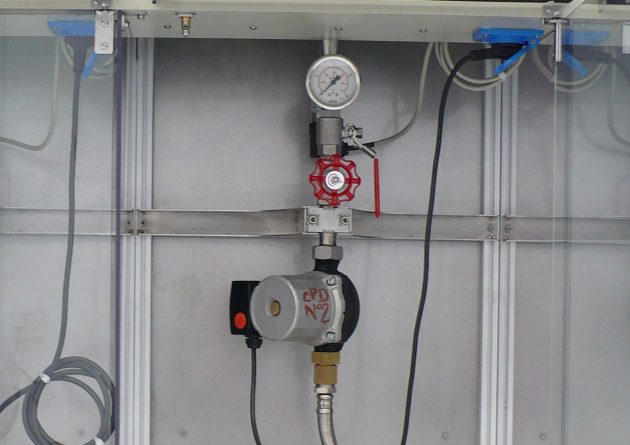

Simplicité du montage
Les produits à tester sont simple à monter sur le banc et requièrent un minimum de mouvements opérateurs.
CARACTÉRISTIQUES TECHNIQUES du Banc d’essai de Pression et Température Cyclées
Spécifications | TCPump |
Performances | |
Pression de test | de 0,5 à 30 bars |
Température EF | de 15 à 35°C |
Température EC | de 35 à 105°C |
Alimentation (triphasée + neutre + terre) | 400 V - 32 A |
Condition d'essai max. pour groupe de froid 2 000 W (Eurodifroid - Réf. : RFC 20 230V-1-50 Hz) | 4 postes en cycle 20 mn entre 25 et 95°C |
Course multiplicateur de pression | 350 mm |
Ø piston plongeur multiplicateur | Ø 16 |
Acquisition (pour enregistrement de fichiers) | 50 ms |
Précision asservissement pression (selon trapèze, sinus…) | ± 0,1 bar |
Précision asservissement température (phase stabilisée) | ± 2°C |
Dimensions | |
Longueur | ≈ 3 000 mm |
Largeur | ≈ 1 000 mm |
Hauteur | ≈ 2 200 mm |
Poids | ≈ 1 200 kg |
Applications client
Vous souhaitez en savoir plus sur les bancs d’essais hydrauliques ?
Découvrez ici tout ce que vous devez savoir et bien plus encore !
Banc de test de pression pour tuyauterie de canalisation
Banc d’essai pour appareils de robinetterie, raccord de tuyau, collier d’obturation. Réalise des tests de cycles de pression pour mesurer la résistance de vos produits.

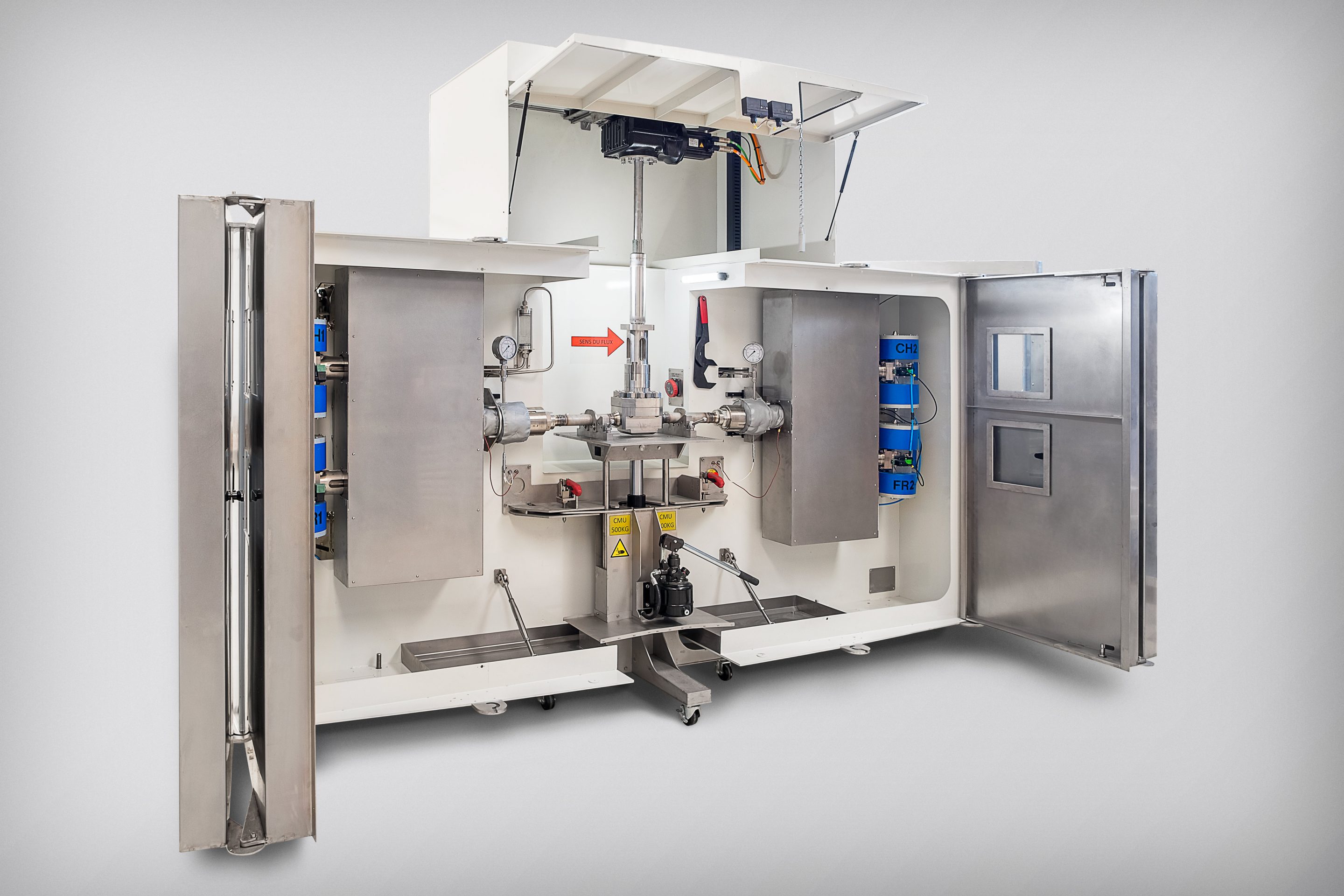

Boucle de test de vannes en pression et chocs thermiques
