Banc d’endurance pour Robinets à tournants sphériques (RTS)
Le banc d’endurance pour robinets à tournants sphériques (RTS) teste la résistance des vannes et robinets tournants sphériques soumis à des couples élevés et à des variations thermiques extrêmes. Il garantit la fiabilité des robinets grâce à des tests automatisés et reproductibles conformes aux normes.
Produits testés
Secteur d’activités
Fonctions principales
Le banc d’endurance pour robinets à tournants sphériques (RTS) est conçu pour simuler les conditions réelles d’utilisation des vannes et robinets à tournants sphériques en soumettant les composants à des cycles de torsion et de température extrêmes. Son automatisation avancée permet un contrôle précis des tests et une répétabilité optimale des essais.
Principales fonctionnalités :
- Application de couples élevés jusqu’à 100 Nm pour tester la résistance mécanique.
- Simulation thermique de -5°C à +110°C pour reproduire les conditions extrêmes.
- Exécution de cycles de test programmables.

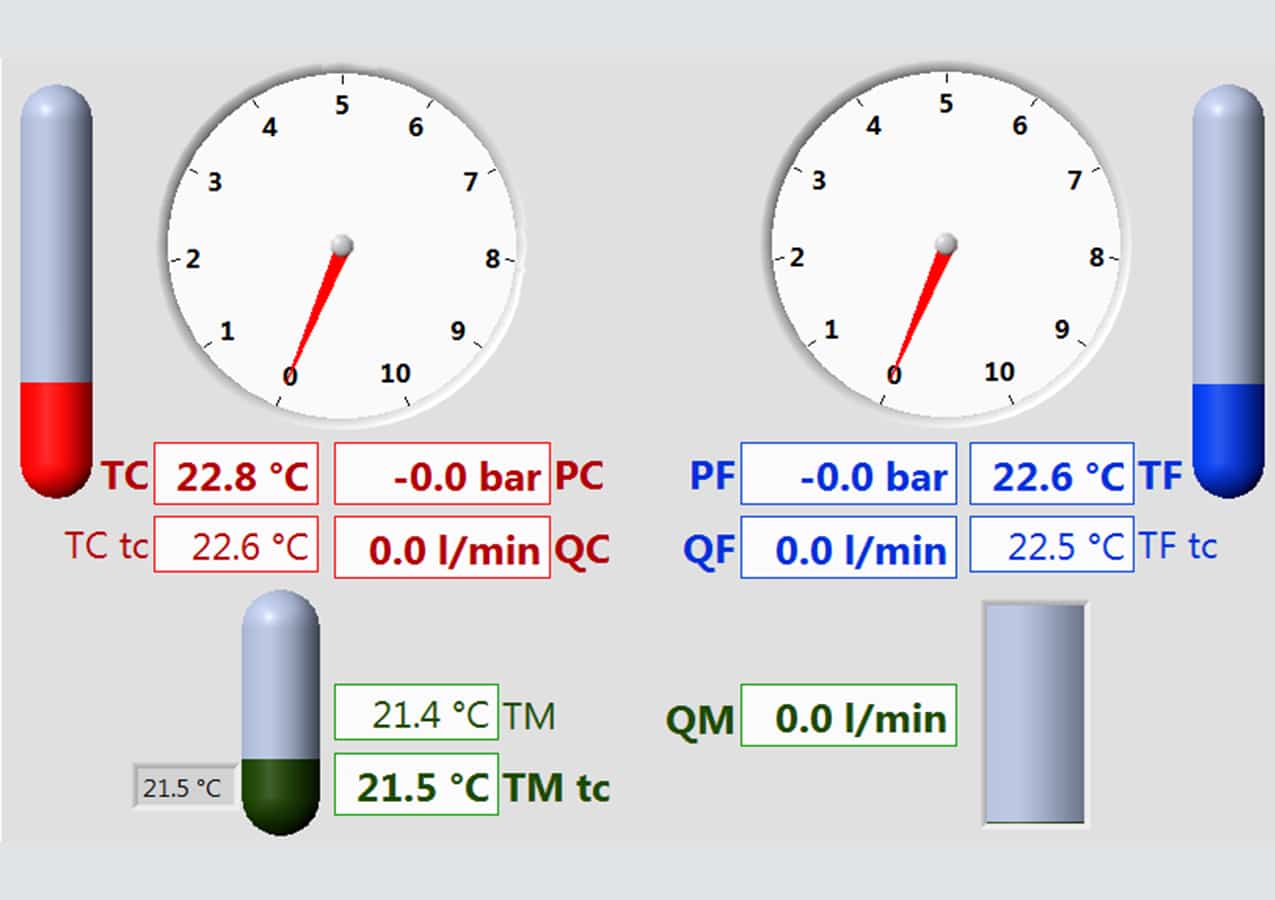

- Contrôle automatisé avec régulation précise du couple, température, débit et pression.
- Acquisition et analyse des données en temps réel pour une traçabilité complète.
Mode de fonctionnement
Le banc d’endurance pour RTS fonctionne en soumettant les vannes et robinets tournants sphériques à des cycles répétitifs de torsion sous température contrôlée.
- Préparation du test :
- Installation de la vanne sur le banc.
- Configuration des paramètres : couple, température, débit, pression, nombre de cycles.
- Exécution du cycle :
- Fermeture/ouverture du robinet à couple contrôlé.
- Exposition à une température de fluide contrôlée entre -5°C et +110°C.
- Enchaînement automatique des cycles.
- Analyse des résultats :
- Enregistrement des données en temps réel.
- Détection des anomalies (perte d’étanchéité, déformation, rupture).
- Génération de rapports automatisés.
Banc développé pour répondre à ces normes :
EN-13828

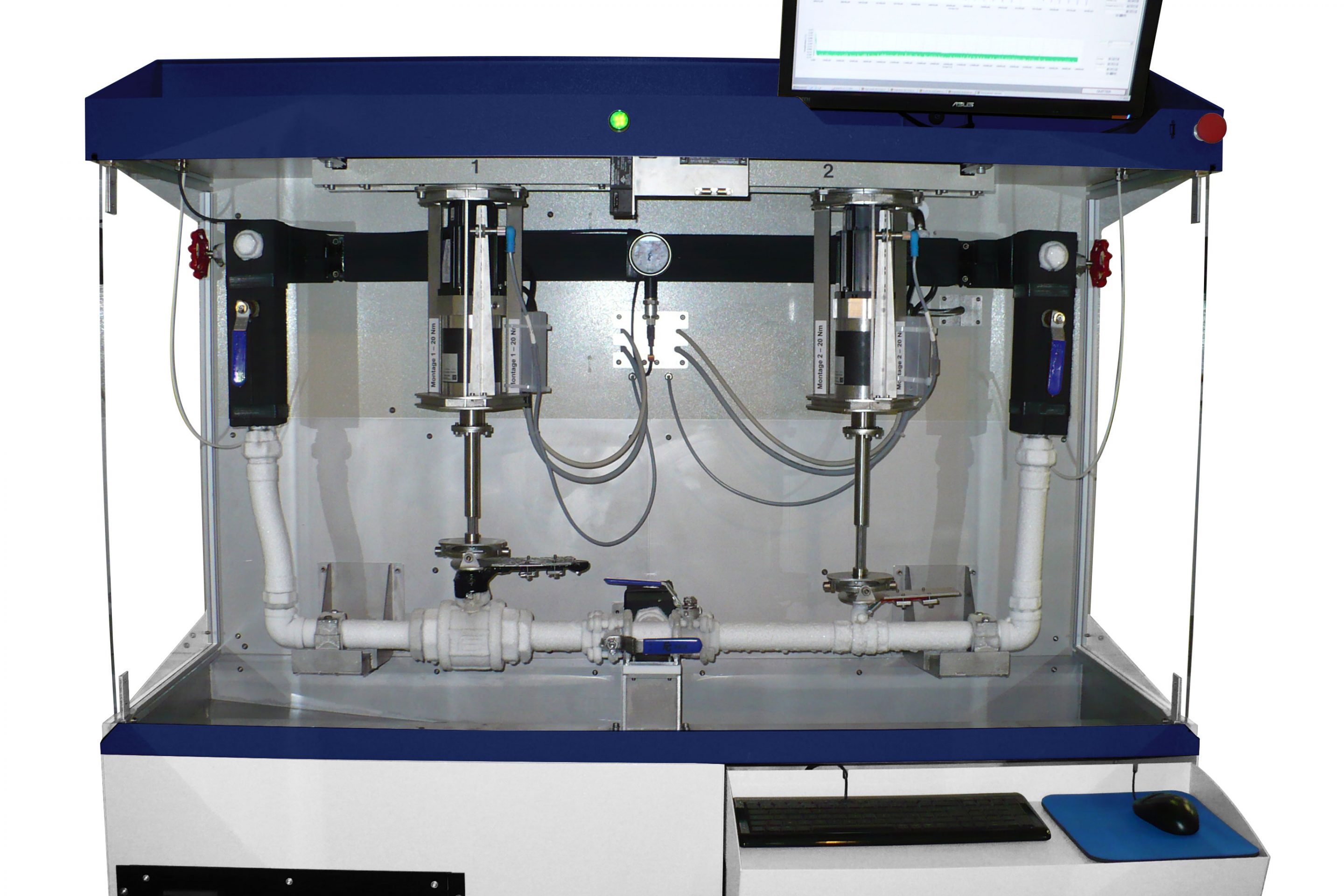

Banc-d’endurance-couple-fort-chaud_froid-zoom
Banc d'endurance pour RTS - EN13828

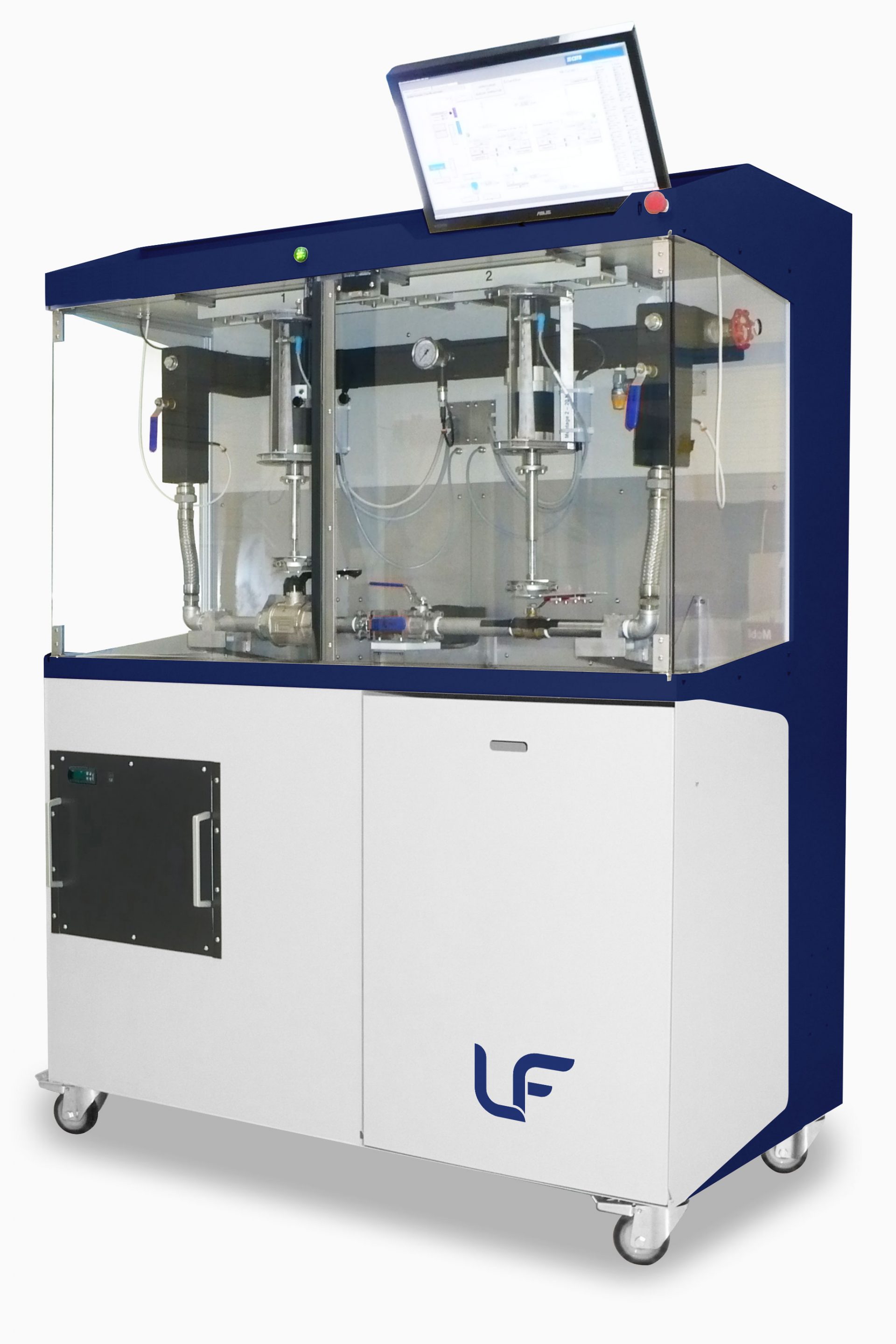

Banc-d’endurance-couple-fort-chaud_froid
Banc d'endurance pour RTS - robinets à tournants spéhriques - EN13828

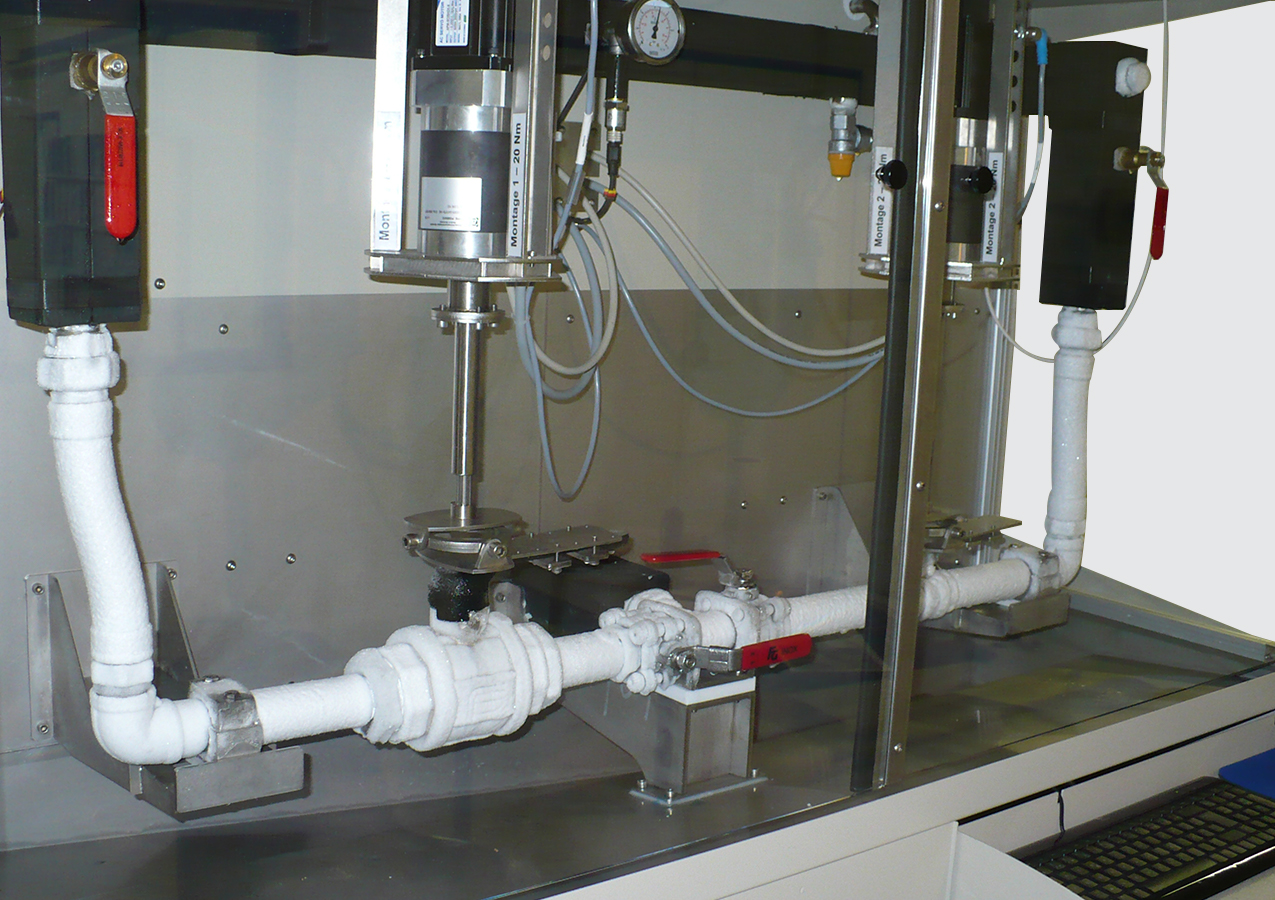

Zone de test couple fort chaud/froid
Zone de test couple fort chaud/froid

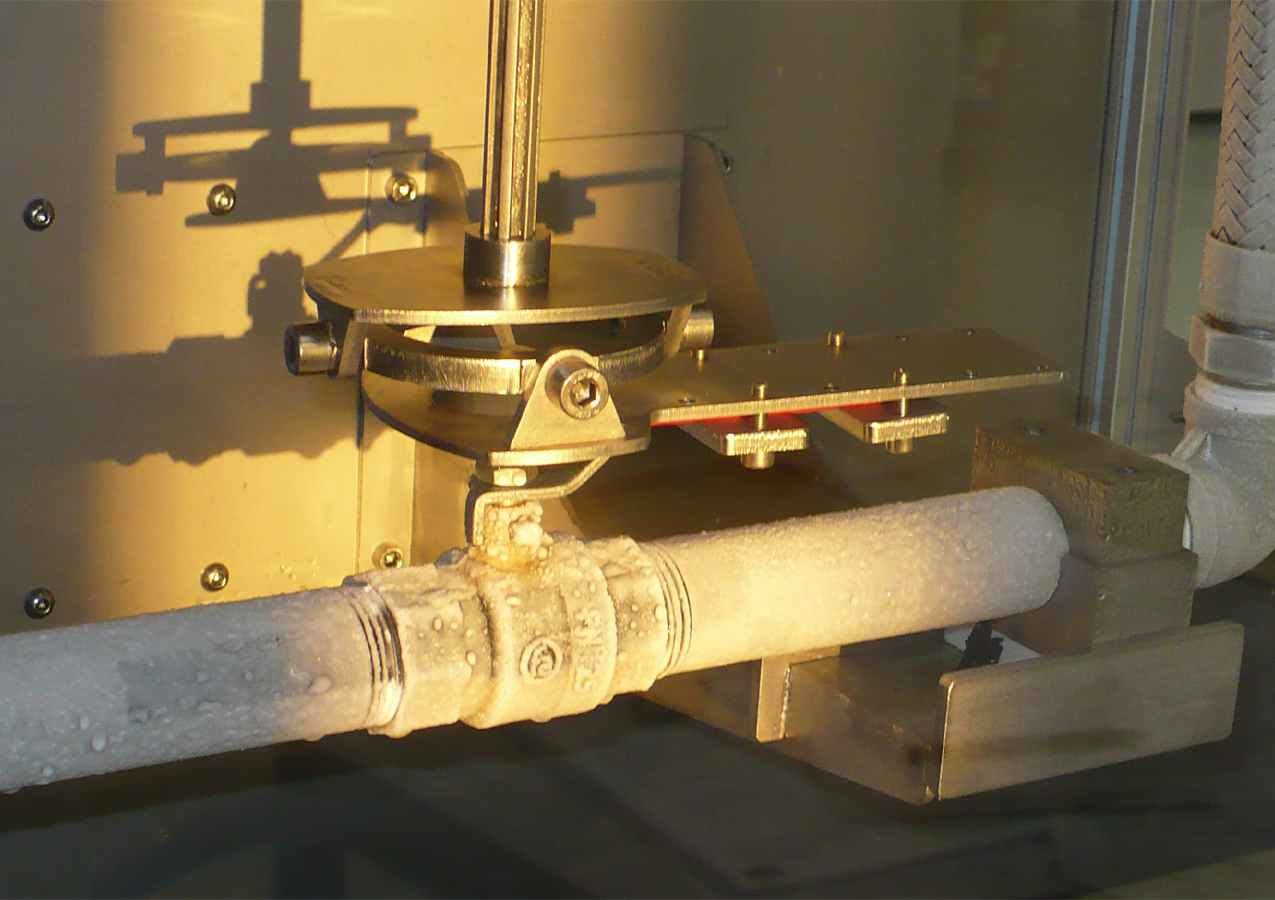

Test chaud froid sur robinet
Test chaud froid sur robinet
Avantages du Life-RTS
- Tests conformes aux normes NF EN 13828 et la NF 079 Doctech 09
- Précision optimale
- Automatisation complète
- Analyse en temps réel
Tests conformes aux normes NF EN 13828 et la NF 079 Doctech 09
Simulation précise des contraintes mécaniques et thermiques.
Précision optimale
Contrôle précis du couple (±1%) et de la température (±0,5°C).
Automatisation complète
Réduction des interventions humaines et reproductibilité garantie.
Analyse en temps réel
Acquisition continue des données et génération de rapports détaillés.
CARACTÉRISTIQUES TECHNIQUES du Banc d’essai d’endurance pour RTS
Spécifications | LIFE-RTS |
Produits testés | Vannes et robinets à tournants sphériques (RTS) / Vannes à boisseaux / Vannes à boulles |
Couple maximal | 100 Nm |
Plage de température | -5°C à +110°C |
Précision température | ± 0,5°C |
Temps de cycle | Paramétrable |
Acquisition des données | Enregistrement en temps réel |
Automatisation | Programmation et suivi des essais |
OPTIONS
Actionneur rotatif
L'actionneur rotatif permet d'actionner les commandes rotatives de robinet. Il est équipé d'une mesure de couple et de position, et peut être piloté en position, vitesse et couple. L'arbre de sortie est un arbre creux cannelé qui peut recevoir une multitude d'outillage. Il peut en outre être accouplé à un actionneur linéaire (actionnement des mitigeurs mécaniques monocommande par exemple).
Actionneur linéaire
L'actionneur linéaire permet d'actionner les commandes de robinets comme le débit d'un mitigeur mécanique, des commandes d'inverseur, de robinets temporisés, etc. Il est équipé d'une mesure de force et de position et peut être piloté en position, vitesse et force.
By-Pass Chaud Froid
Le by-pass chaud-froid permet d'envoyer de l'eau chaude dans l'arrivée eau froide du robinet et vice-versa. Ce système est notamment utilisé pour refroidir le corps des robinets thermostatiques lors du test de coupure thermique (puisage initial).
Abaissement rapide de température d’eau chaude
Ce système permet un abaissement soudain de la température d'eau chaude jusqu'à 12°C en quelques secondes. Il est notamment utilisé pour caractériser le comportement des mitigeurs thermostatiques lors d'une variation brutale de température d'alimentation de l'eau chaude.
Répartiteur d’eau vers circuit chaud et froid pour économie d’énergie et circuit fermé
Lorsque le circuit d'alimentation d'eau d'un banc est un circuit fermé, le Répartiteur permet de renvoyer l'eau mitigée mélangée par le robinet vers le circuit d'eau chaude d'une part et d'eau froide d'autre part, de manière proportionnelle à la température. Grâce à ce système, les puissances de chauffe et de refroidissement du générateur d'eau chaude et d'eau froide peuvent être fortement réduites.
Motorisation de la platine de fixation des appareils
La motorisation de la platine de fixation des robinets permet de positionner précisément et aisément le robinet par rapport à la poutre de fixation des actionneurs selon 2 axes (translation et rotation). Grâce au pilotage par le programme, l'utilisateur peut mémoriser ainsi une position particulière de test associée à un type de robinets.
Tests de pression statique jusqu’à 16 bar
Ce système permet d'effectuer des tests d'étanchéité à pression élevée lorsque le robinet est en position fermée, jusqu'à 16 bar.
Détection de fuites internes et externes
Le système de détection de fuites internes et externes est constitué de 2 capteurs de détections de fuite. Le premier est positionné en sortie du robinet pour vérifier que le robinet ne coule pas lorsqu'il est en position fermée (fuite interne). Le deuxième est positionné au niveau de l'évier de récupération pour détecter toute fuite anormale externe du robinet, et arrêter le test et les alimentations d'eau du banc.
Cuves internes de régulation de température par échangeurs sur sources externes
Les cuves de régulation de température assurent une régulation de température d'eau chaude et d'eau froide interne au banc, et donc indépendantes des alimentations externes. Grâce aux volumes limités des cuves, le changement de consigne de température peut être effectué en moins d'une minute et une régulation thermique de haute précision quelque soient les conditions de tests et d'alimentation du banc. Les puissances de chauffe et de refroidissement sont assurées par des alimentations d'eau externes, qui peuvent être un circuit existant de l'usine ou bien des boucles d'eau chaude et d'eau froide indépendantes.

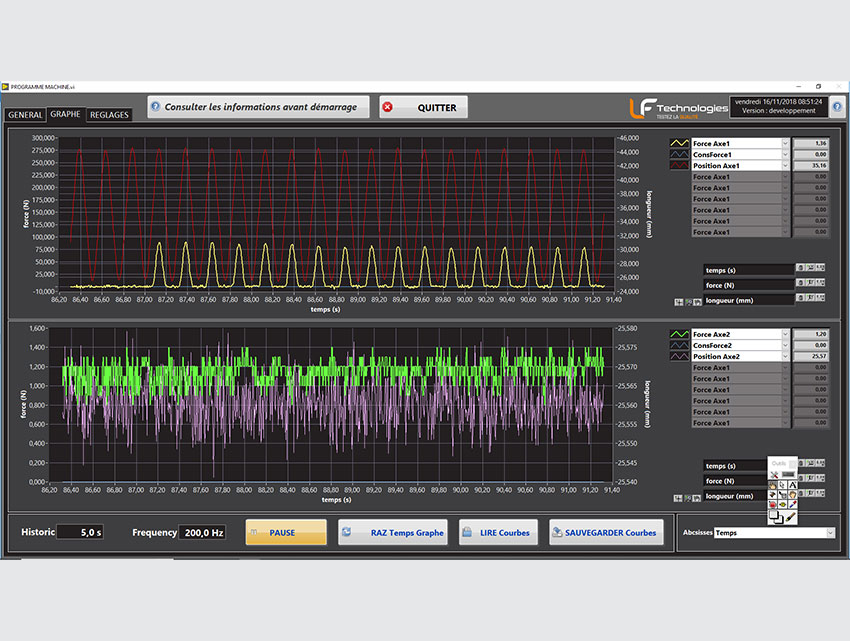

Logiciel d’analyse et de rapport automatique
Le logiciel d'analyses et de rapport automatique permet, à partir des fichiers de mesures, d'effectuer des analyses de chaque fonction du test selon diverses normes, l'affichage de courbes et de résultats numériques et l'édition d'un rapport automatique de test.
