Banc d’endurance pour Mitigeurs Thermostatiques
- Montage facile et rapide des robinets quelle qu’en soit la forme
- Tests automatiques, sans intervention manuelle
- Arrêt automatique en cas de fuite ou de couple de manœuvre anormal
- Reproductibilité des tests
Produits testés
Secteur d’activités
Fonctions principales
Le banc d’essai d’endurance est un banc d’essai ayant pour vocation de tester la durée de vie des robinets, mélangeurs, inverseurs, mitigeurs mécaniques et thermostatiques de façon entièrement automatisée et selon les normes NF, EN, ASSE etc.
La machine est équipée d’un système automatisé de mesure évaluant la fiabilité du robinet pendant son endurance en fonction de l’évolution du couple de manœuvre et de son étanchéité.
Mode de fonctionnement
Découvrez le fonctionnement de notre banc d’essais hydraulique pour Mitigeurs Thermostatiques

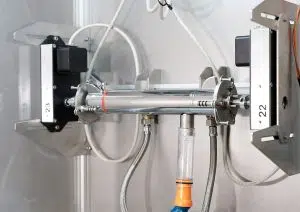

- Fixation du robinet à tester sur la platine centrale ;
- Réglage de la position du robinet ;
- Montage des actionneurs pour la commande des mouvements (rotation ou translation) ;
- Programmation des essais sur l’écran de commande ;
- Démarrage des scénarii.
Caractéristiques de l’appareil
- Châssis tout inox
- Pilotage par PC
- Asservissement de pression 0,1 à 6 bar ± 0,05 bar
- Débit 2x 25 l/min
- Détection de fuite automatique
- Force/couple de manœuvre 100 N, 6 Nm
- Enceinte fermée assurant une protection contre les projections d’eau
Banc développé pour répondre à ces normes :
EN-1111
Avantages du Life-1111
Montage simple
Montage simple et rapide des robinets quelle qu’en soit la forme.
Arrêt automatique
Arrêt automatique en cas de fuite ou de couple de manœuvre anormal.
Pilotage par PC
Lancement et suivi des tests simples grâce au pilotage par PC.
Enceinte fermée
Enceinte fermée assurant une protection contre les potentielles projections d’eau.
CARACTÉRISTIQUES TECHNIQUES du Banc d’endurance pour Mitigeurs Thermostatiques
Spécifications | LIFE-1111 |
Performances Hydrauliques | |
Débit EC et EF | 0-25 l/min |
Pression EC et EF | 0-6 bar |
Mesure de pression | ± 0,01 bar |
Débitmètrie EC, EF, EM | ± 0,1 l/min |
Performances Thermiques | |
Plage de température (selon source) | 5-75° C |
Mesure de température EC, EF, EM | ± 0,2° C |
Performances Mécaniques | |
Actionneur rotatif | |
Couple max. dans les 2 sens | 6 N.m |
Vitesse max. dans les 2 sens | 180°/s |
Résolution de la mesure de couple | 0,01 N.m |
Résolution de la mesure de position angulaire | 0,1° |
Angle de rotation max. | illimité |
Actionneur linéaire | |
Force max. dans les 2 sens | 100 N |
Course max. | 125 mm |
Vitesse max. | 40 mm/s |
Précision de la mesure de force | ± 0,1 N |
Précision de la mesure de position | ± 0,02 mm |
Dimensions d'un Poste | |
Largeur | 550 mm |
Profondeur | 650 mm |
Hauteur | 2 100 mm |
Poids | env. 170 kg |
OPTIONS
Actionneur rotatif
L'actionneur rotatif permet d'actionner les commandes rotatives de robinet. Il est équipé d'une mesure de couple et de position, et peut être piloté en position, vitesse et couple. L'arbre de sortie est un arbre creux cannelé qui peut recevoir une multitude d'outillage. Il peut en outre être accouplé à un actionneur linéaire (actionnement des mitigeurs mécaniques monocommande par exemple).
Actionneur linéaire
L'actionneur linéaire permet d'actionner les commandes de robinets comme le débit d'un mitigeur mécanique, des commandes d'inverseur, de robinets temporisés, etc. Il est équipé d'une mesure de force et de position et peut être piloté en position, vitesse et force.
By-Pass Chaud Froid
Le by-pass chaud-froid permet d'envoyer de l'eau chaude dans l'arrivée eau froide du robinet et vice-versa. Ce système est notamment utilisé pour refroidir le corps des robinets thermostatiques lors du test de coupure thermique (puisage initial).
Abaissement rapide de température d’eau chaude
Ce système permet un abaissement soudain de la température d'eau chaude jusqu'à 12°C en quelques secondes. Il est notamment utilisé pour caractériser le comportement des mitigeurs thermostatiques lors d'une variation brutale de température d'alimentation de l'eau chaude.
Répartiteur d’eau vers circuit chaud et froid pour économie d’énergie et circuit fermé
Lorsque le circuit d'alimentation d'eau d'un banc est un circuit fermé, le Répartiteur permet de renvoyer l'eau mitigée mélangée par le robinet vers le circuit d'eau chaude d'une part et d'eau froide d'autre part, de manière proportionnelle à la température. Grâce à ce système, les puissances de chauffe et de refroidissement du générateur d'eau chaude et d'eau froide peuvent être fortement réduites.
Motorisation de la platine de fixation des appareils
La motorisation de la platine de fixation des robinets permet de positionner précisément et aisément le robinet par rapport à la poutre de fixation des actionneurs selon 2 axes (translation et rotation). Grâce au pilotage par le programme, l'utilisateur peut mémoriser ainsi une position particulière de test associée à un type de robinets.
Tests de pression statique jusqu’à 16 bar
Ce système permet d'effectuer des tests d'étanchéité à pression élevée lorsque le robinet est en position fermée, jusqu'à 16 bar.
Détection de fuites internes et externes
Le système de détection de fuites internes et externes est constitué de 2 capteurs de détections de fuite. Le premier est positionné en sortie du robinet pour vérifier que le robinet ne coule pas lorsqu'il est en position fermée (fuite interne). Le deuxième est positionné au niveau de l'évier de récupération pour détecter toute fuite anormale externe du robinet, et arrêter le test et les alimentations d'eau du banc.
Cuves internes de régulation de température par échangeurs sur sources externes
Les cuves de régulation de température assurent une régulation de température d'eau chaude et d'eau froide interne au banc, et donc indépendantes des alimentations externes. Grâce aux volumes limités des cuves, le changement de consigne de température peut être effectué en moins d'une minute et une régulation thermique de haute précision quelque soient les conditions de tests et d'alimentation du banc. Les puissances de chauffe et de refroidissement sont assurées par des alimentations d'eau externes, qui peuvent être un circuit existant de l'usine ou bien des boucles d'eau chaude et d'eau froide indépendantes.
Logiciel d’analyse et de rapport automatique
Le logiciel d'analyses et de rapport automatique permet, à partir des fichiers de mesures, d'effectuer des analyses de chaque fonction du test selon diverses normes, l'affichage de courbes et de résultats numériques et l'édition d'un rapport automatique de test.
