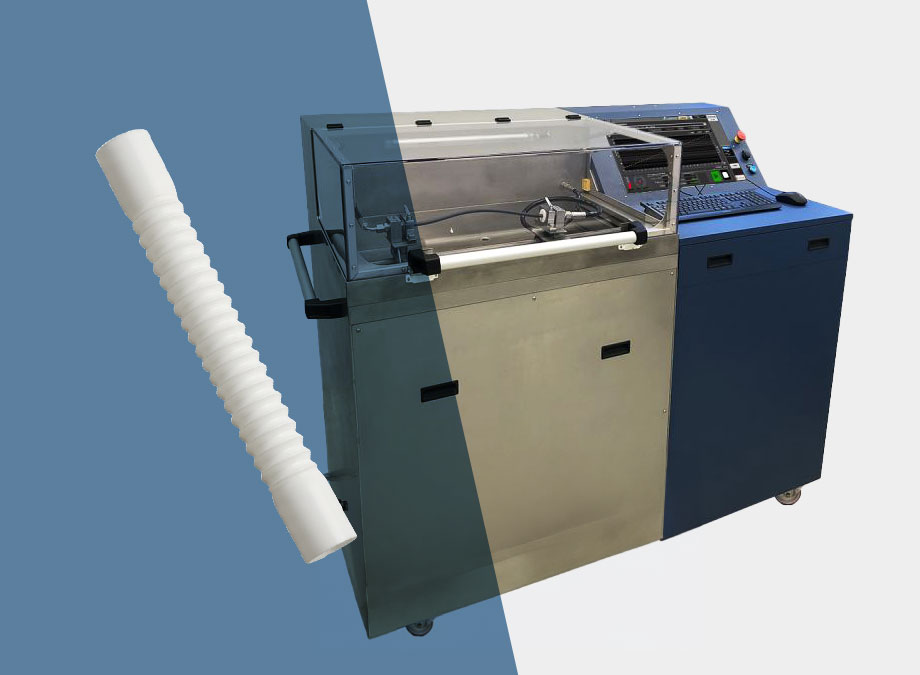

Banc d’éclatement de tubes

Fonctions principales

Ce banc est équipé d’un générateur de pression statique, spécialement développé pour les tests de tubes à forte expansion.
Le générateur de pression permet d’appliquer une montée en pression progressive, ainsi que des paliers de pression, à pression asservie (même en cas de fluage sous pression du produit testé).

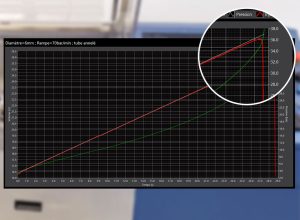

Cette montée en pression très progressive et régulière permet de détecter très finement la pression maximum d’éclatement ou de formation d’une hernie sur le tube testé.

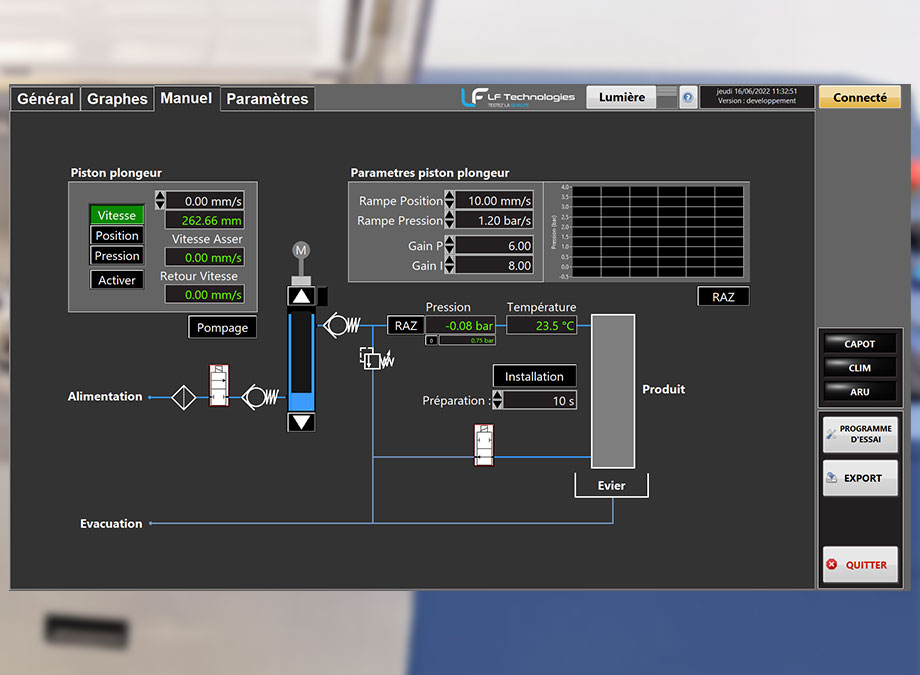

Le générateur de pression est une seringue motorisée. La précision du contrôle de ce moteur permet une mesure et une régulation fine de la pression, avec une vitesse de montée en pression paramétrable par l’utilisateur, ainsi qu’une détection automatique du point de rupture. Cette technique assure aussi une sécurité intrinsèque pour l’utilisateur lors de l’éclatement (car il n’y a quasiment aucun stockage d’énergie dans le système).

Le volume interne de la seringue est dimensionné pour couvrir une large gamme de volumes d’expansion des produits testés. Et en cas de volume supérieur, la machine est équipée d’une vanne automatique, permettant de maintenir la pression dans le tube le temps que la seringue se remplisse à nouveau.

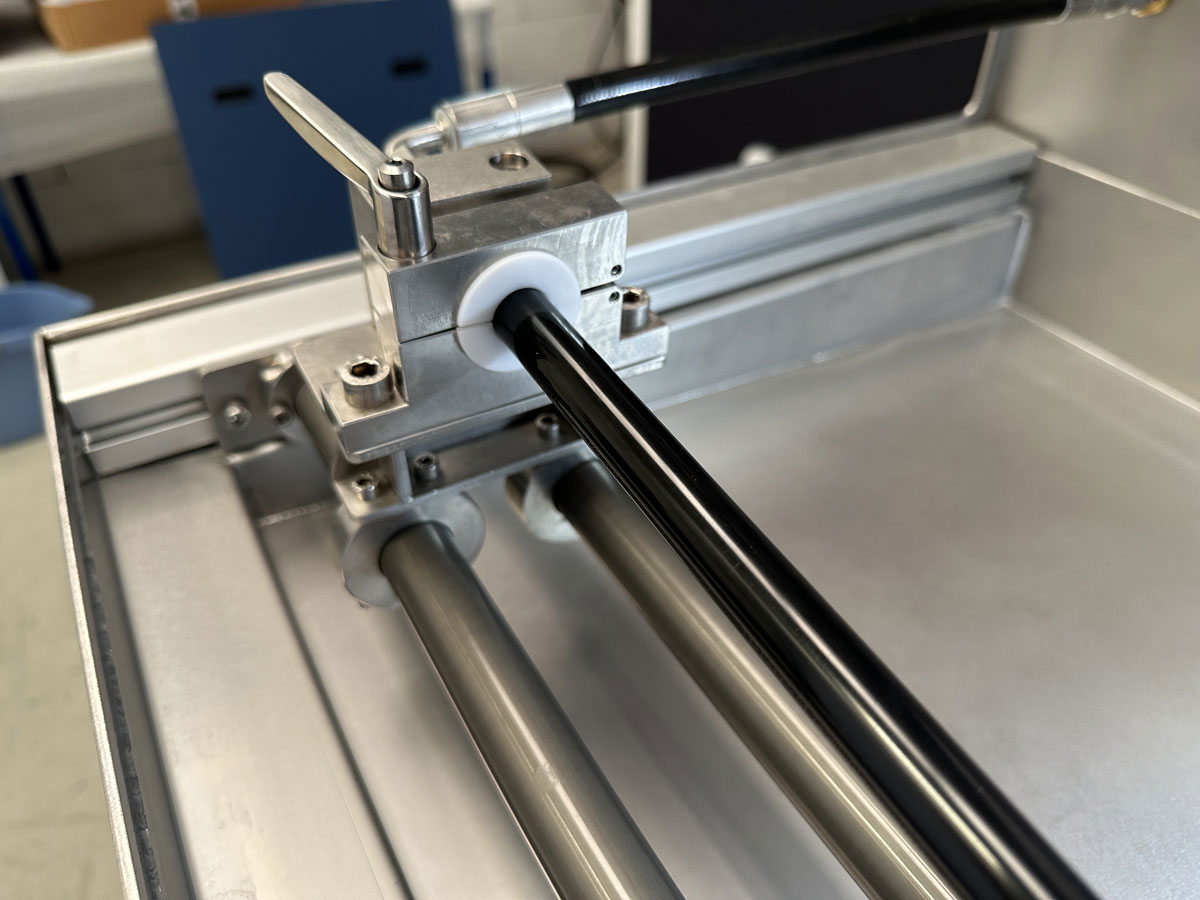

L’outillage de connexion des tubes plastiques permet de s’adapter facilement à divers diamètres et longueurs de tubes, sans en contraindre les extrémités.

Mode de fonctionnement

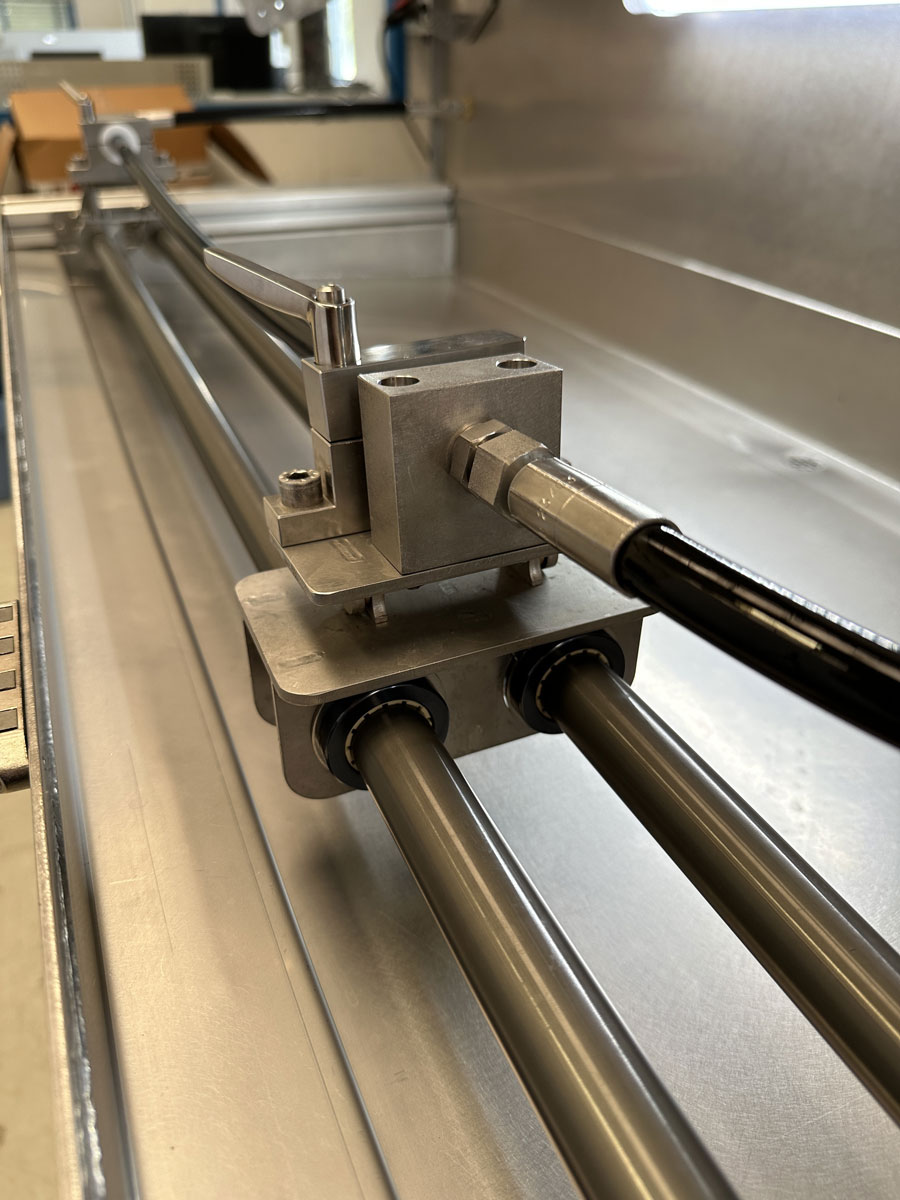

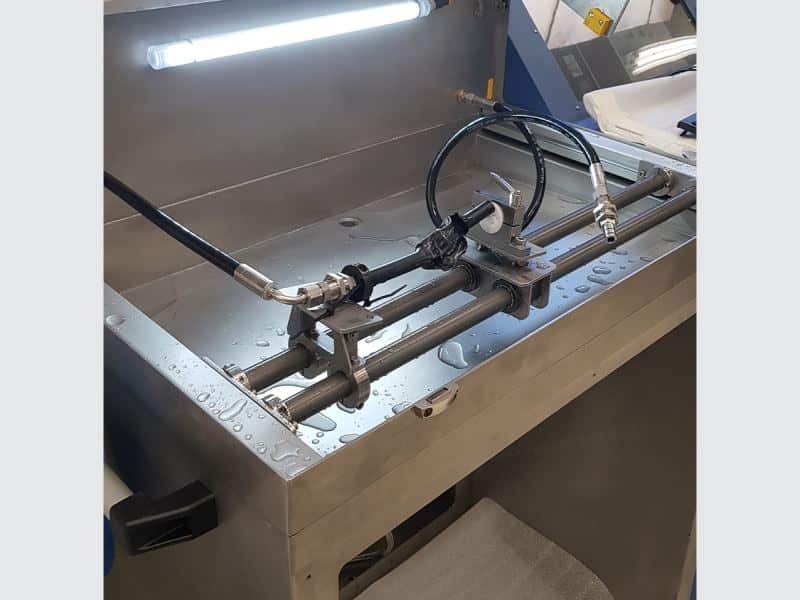

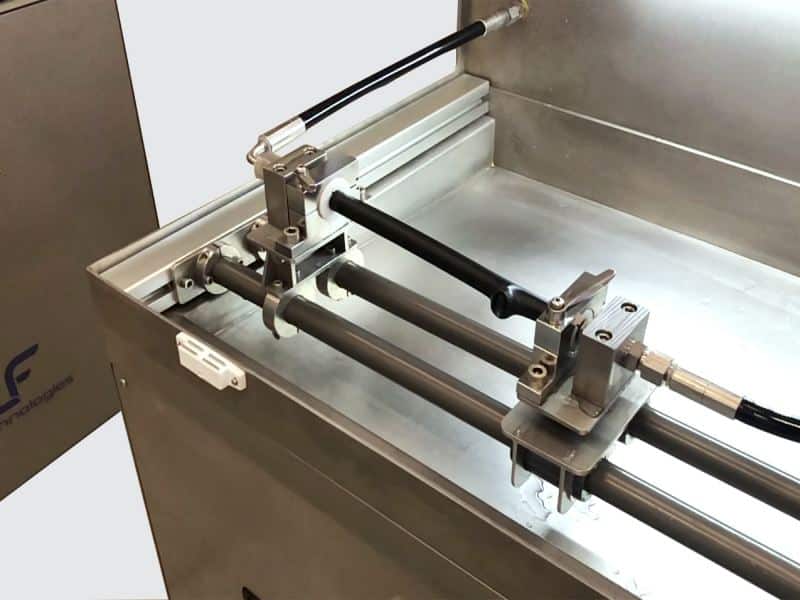

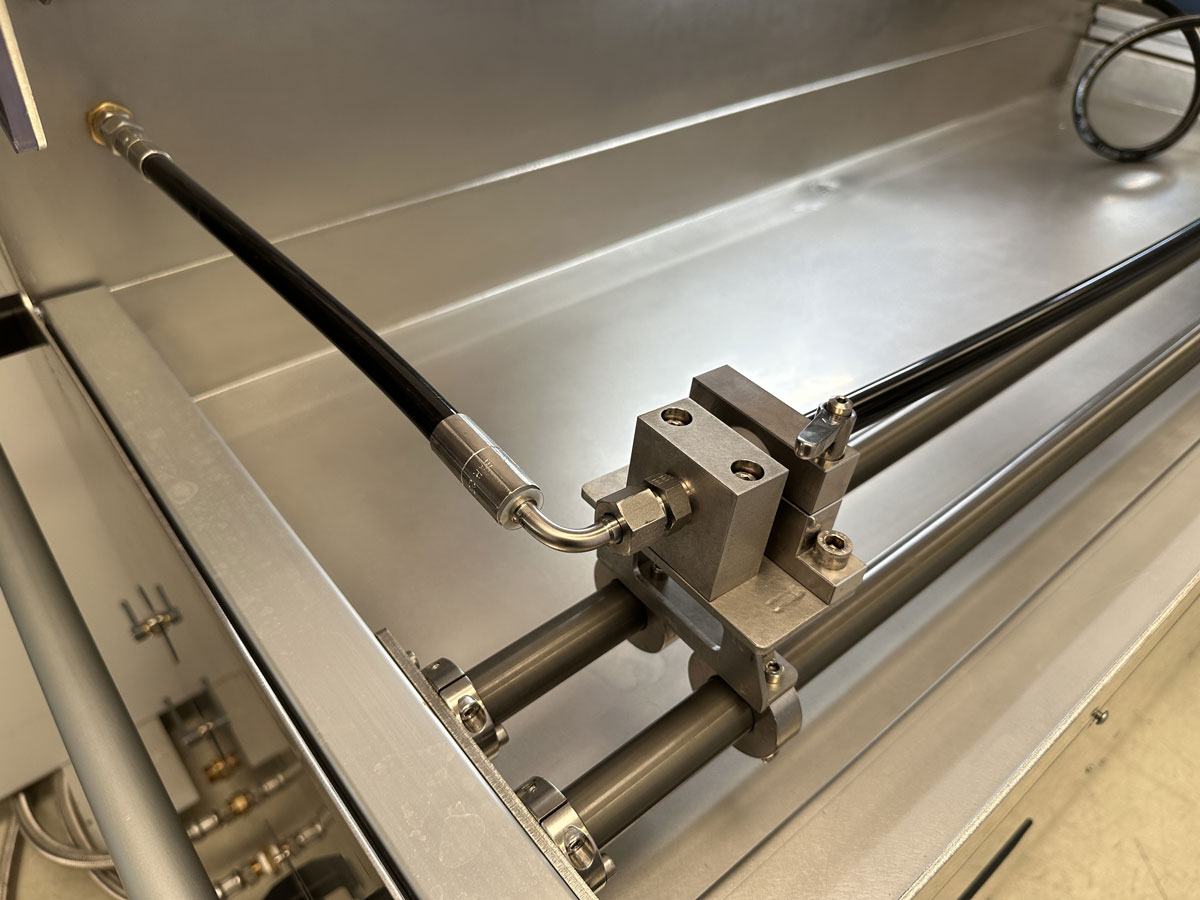

Le tube testé est raccordé à des outillages à connexion rapide. Ces outillages sont montés sur chariots mobiles pour s’adapter à la longueur du tube.

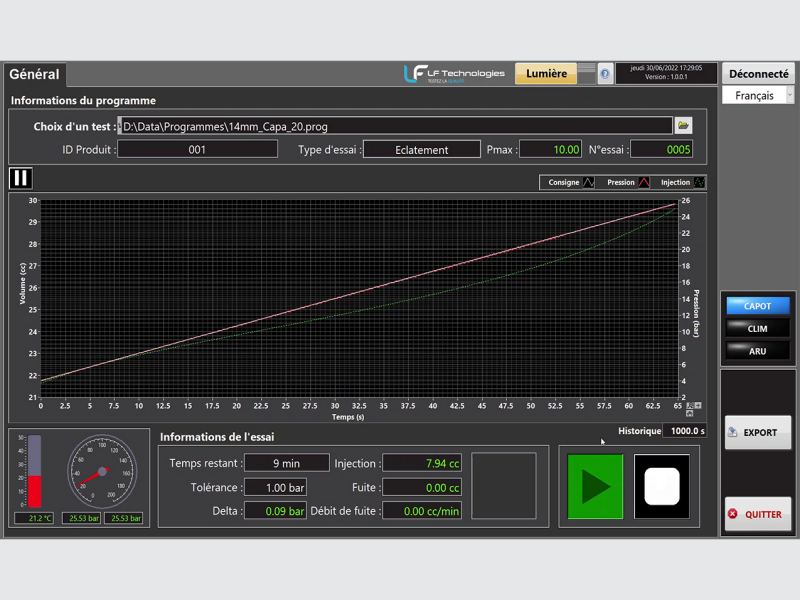

Le système applique une pression statique selon un cycle programmable, avec rampes de montée en pression progressive et paliers paramétrables.
La zone de test est équipée d’un capot transparent disposant d’un interrupteur de sécurité qui coupe automatiquement la pression à l’ouverture du capot.

Caractéristiques

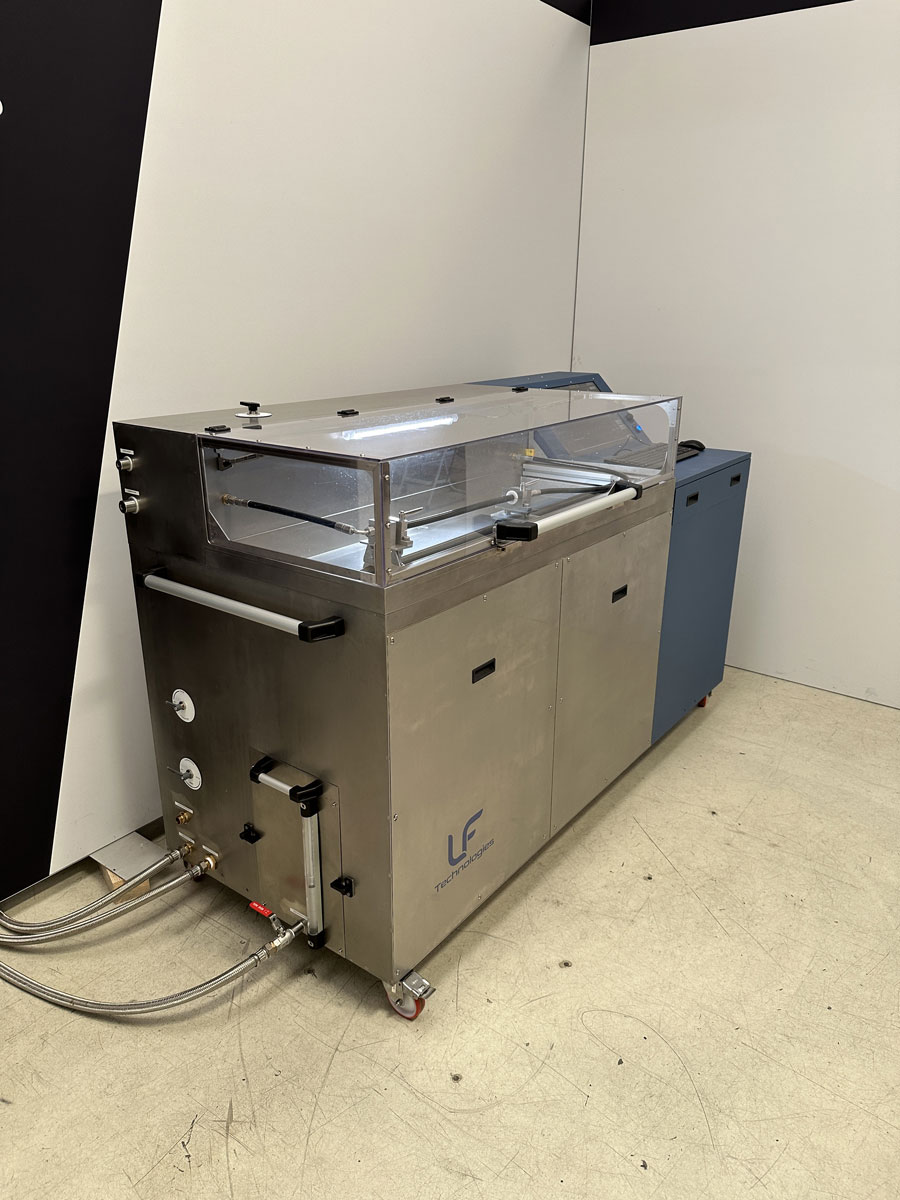

Le banc de test est constitué de 6 parties :

• Le châssis autoporté en acier inoxydable sur roulette
• La zone de test, comprenant les raccordements pour les produits à tester et un évier de récupération
• Un capot transparent avec système de détection de fermeture

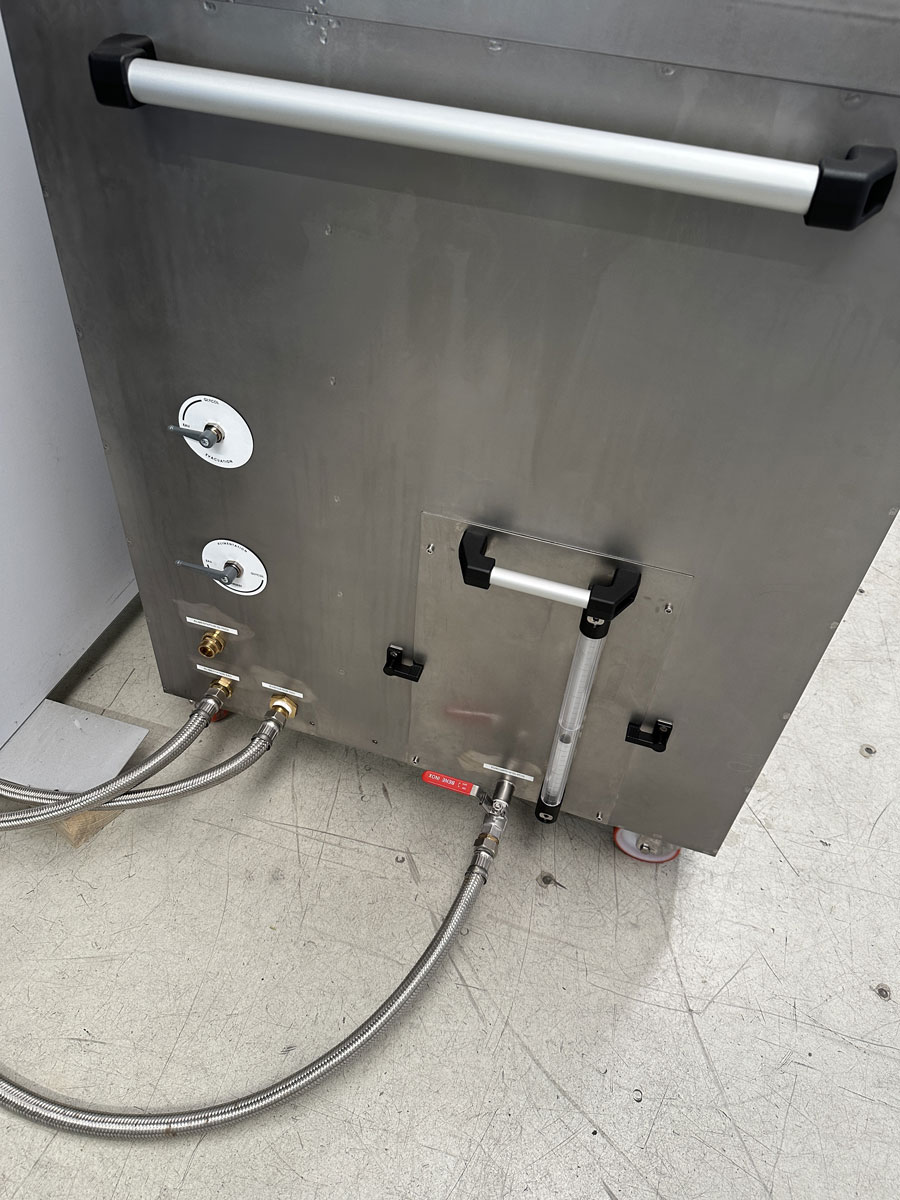

• Le circuit hydraulique comprenant le système de mise en pression
• L’armoire électrique
• Le pupitre de commande mobile comprenant l’écran, le clavier et la souris
