Marqueuse à encre sur bols

LA SOLUTION APPORTÉEPAR LF TECHNOLOGIES

Notre client est un grand fabricant et décorateur français de bols traditionnels à oreilles.

Fonctions principales

Objectif

Copier la main de l’Homme dans la phase d’écriture sur les bols, permettant d’avoir une écriture très uniforme et répétable.

Problématique

La zone d’écriture sur les bols n’est pas plane, il faut donc interpoler les mouvements de monte/baisse et avance/recul de la plume afin d’assurer un trait uniforme des caractères.

Cette zone non-plane implique également une déformation des caractères.

Les caractères étant auparavant fait main, la police d’écriture n’est pas totalement définie comme sur un logiciel de traitement de texte.
Au moment de l’écriture, le bol n’est pas encore muni de sa couche protectrice d’émail, le matériau absorbe plus ou moins l’encre en fonction des conditions atmosphériques ambiantes.

Solution et Résultat

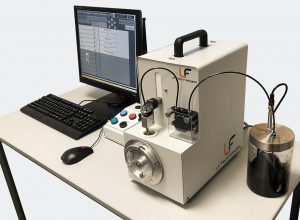

La machine est composée d’axes permettant de déplacer la plume, d’un axe permettant de faire tourner le bol, d’une pompe permettant d’alimenter la plume en encre, d’un bocal de stockage d’encre et d’une unité de commande.

Principe de fonctionnement :

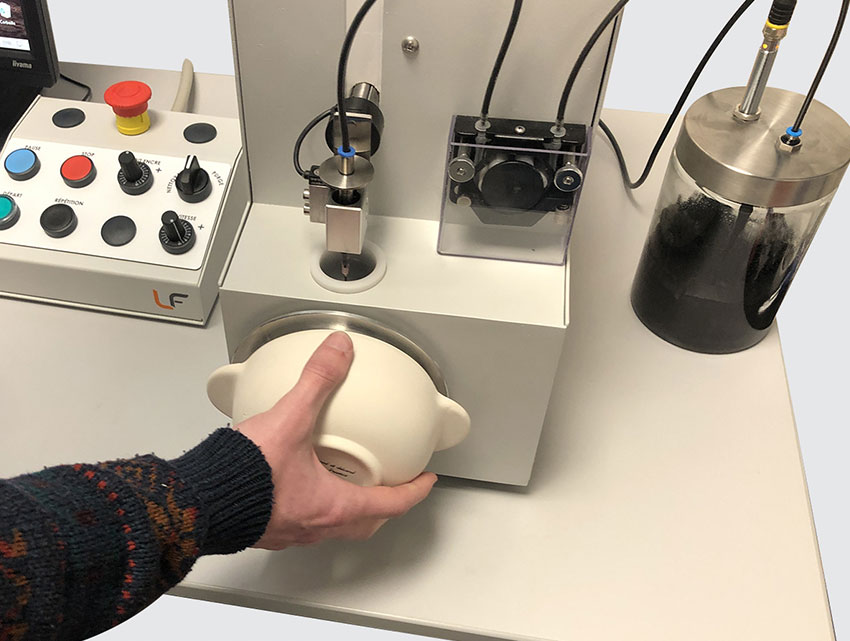

Sur le programme, l’utilisateur indique les textes qu’il souhaite inscrire ainsi que les quantités associées, puis place un bol sur le support dédié et lance l’écriture.

La plume se met en position sur le bol et l’encre est aspirée du bocal et directement injectée sur le bol. La pompe est un piston plongeur, cette technologie permet d’assurer un débit constant lors de la phase d’écriture d’un caractère.

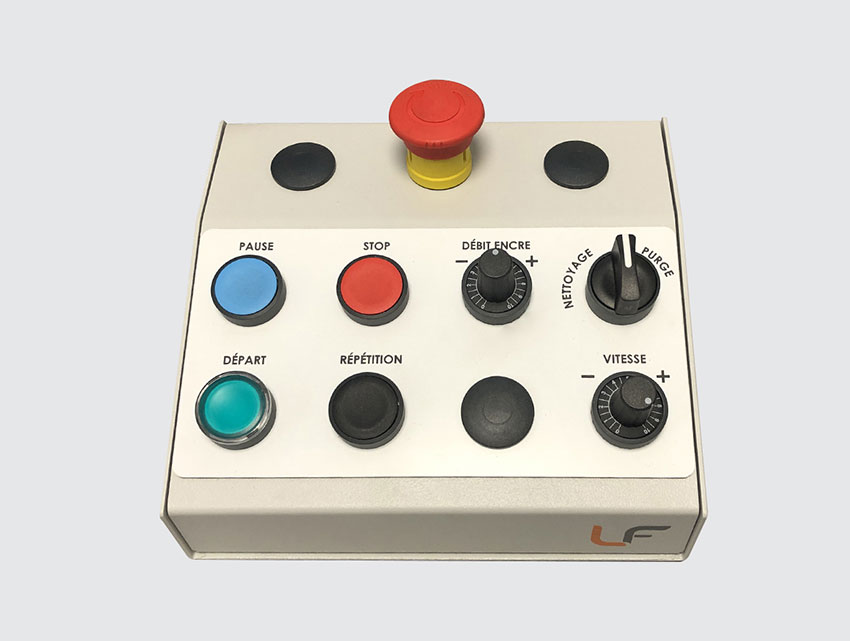

Afin d’ajuster au mieux la finesse d’écriture, un potentiomètre permet d’ajuster le débit d’encre en instantané et assure ainsi une bonne qualité d’écriture.

Le support du bol effectue une rotation, cette rotation est interpolée avec les mouvements de la plume.

Lorsqu’un bol est terminé, l’utilisateur le retire sur support, en met un nouveau et lance l’écriture du bol suivant par le biais d’un simple bouton poussoir.
