Machine de traction compression monocolonne
Test de traction / compression à faible force pouvant aller jusqu’à l’arrachement sur des pièces de petites tailles.
LA SOLUTION APPORTÉEPAR LF TECHNOLOGIES
Nos clients, de tous secteurs confondus, recherchent ce type de bancs de test pour leurs essais de traction / compression, sur divers matériaux de petites tailles.
Fonctions principales
Objectif
Test de traction / compression à faible force pouvant aller jusqu’à l’arrachement sur des pièces de petites tailles.
Problématique
Adapter la machine de traction / compression pour pouvoir tester divers matériaux de formes et géométriques différentes.
Solution et Résultat
La machine est un banc mono-colonne, équipé d’un chariot motorisé guidé par rail/chariots à billes et actionné par un système vis/écrou à billes, à vis tournante.
Le bâti est muni dans sa partie inférieure d’une ouverture permettant la fixation de nombreux outillages de formes très diverses.
Le chariot mobile est constitué de 2 chariots indépendants (1 chariot motorisé et un chariot libre) reliés entre eux soit par une barre de liaison, soit par le capteur de force lui-même. Ce système permet une protection du capteur de force contre des efforts transversaux importants.
La motorisation est assurée soit par un moteur pas à pas, soit par un moteur brushless en fonction du type d’application souhaitée.
La mesure de déplacement est assurée par un codeur de rotation de la vis à billes, avec une grande précision.
La machine est pilotée par un PC. Le logiciel de pilotage est développé spécifiquement pour l’application.
Produits testés
Test d'amorti sur chaussure de sport
- Test d’arrachement sur ruban auto-agrippant
- Test de brisure sur paquet de chips
- Test de compression de balle de tennis
- Test d’éclatement d’une gourde de compote
Test de rupture sur ampoule

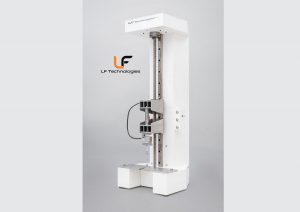

Machine de traction compression monocolonne
Machine de traction compression monocolonne

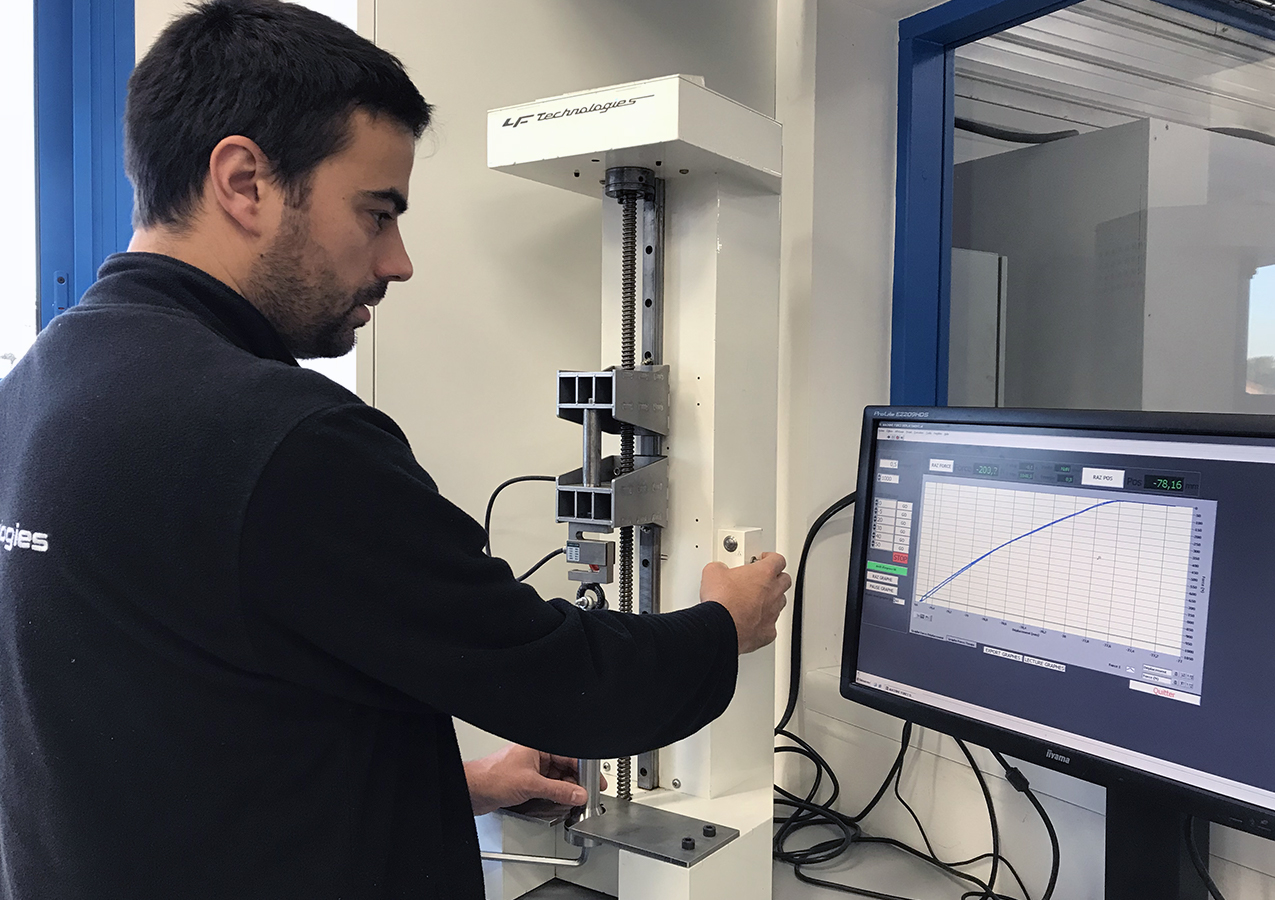

PC de contrôle machine traction compression
PC de contrôle machine traction compression

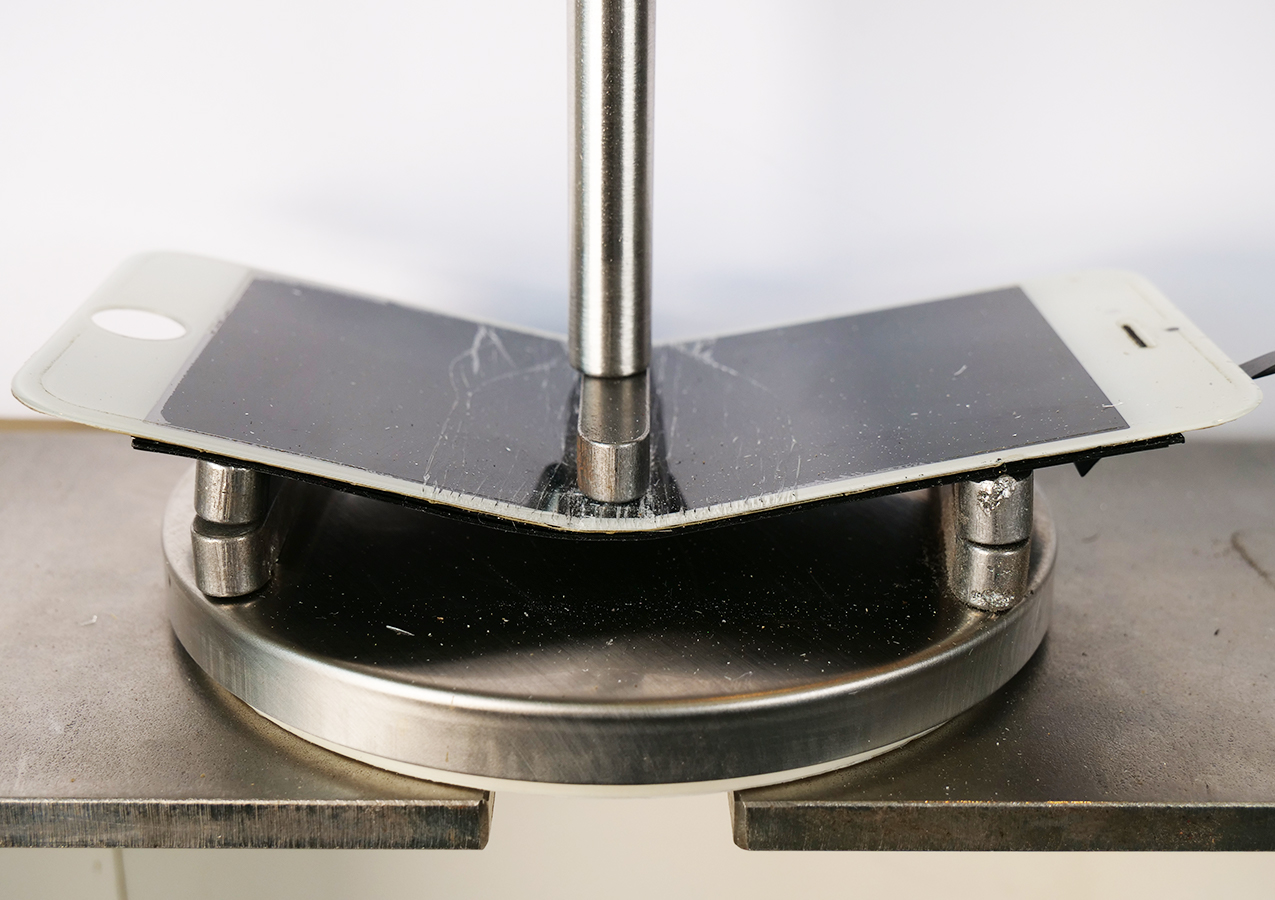

Test de rupture de téléphone
Test de rupture de téléphone

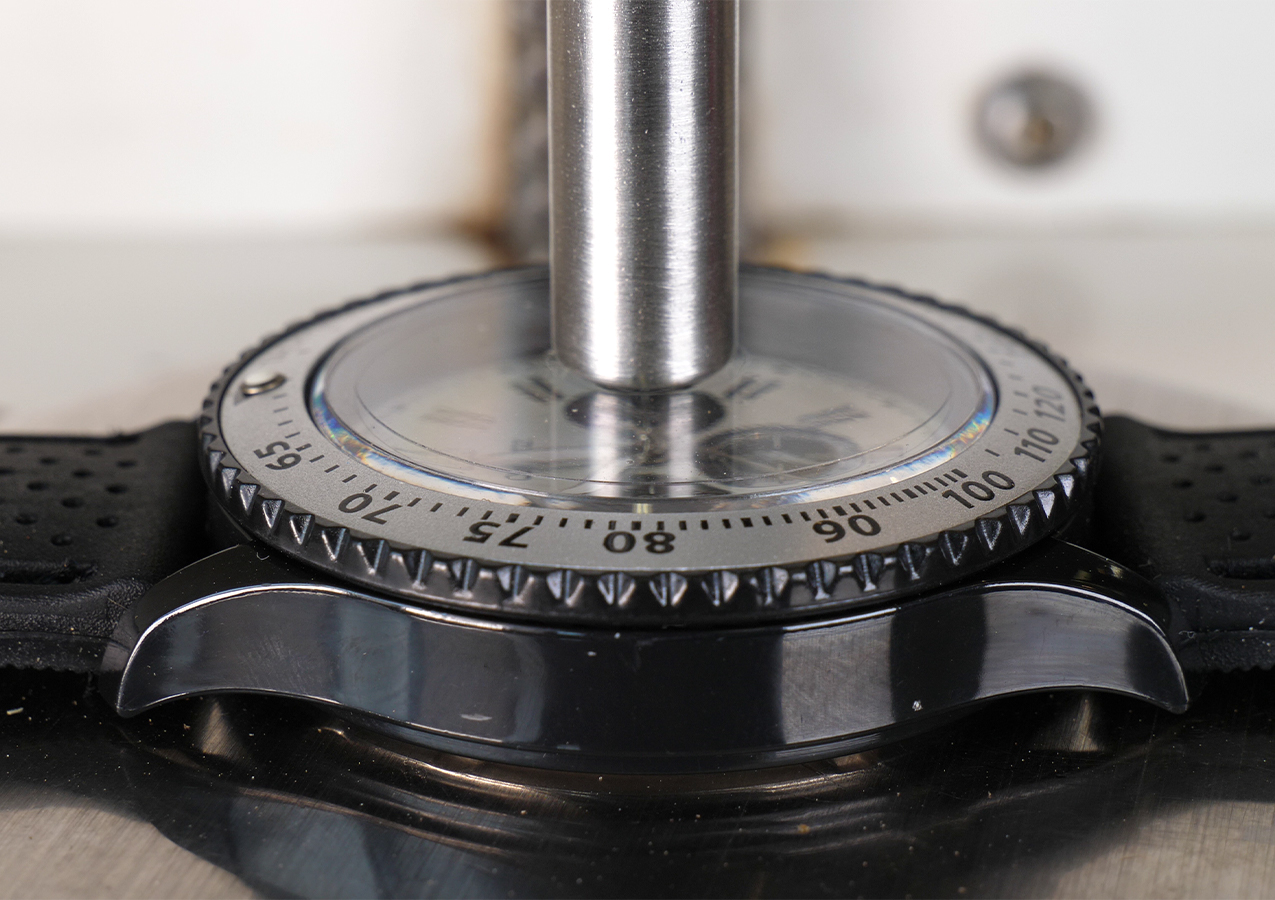

Test de résistance d’une montre
Test de résistance d'une montre

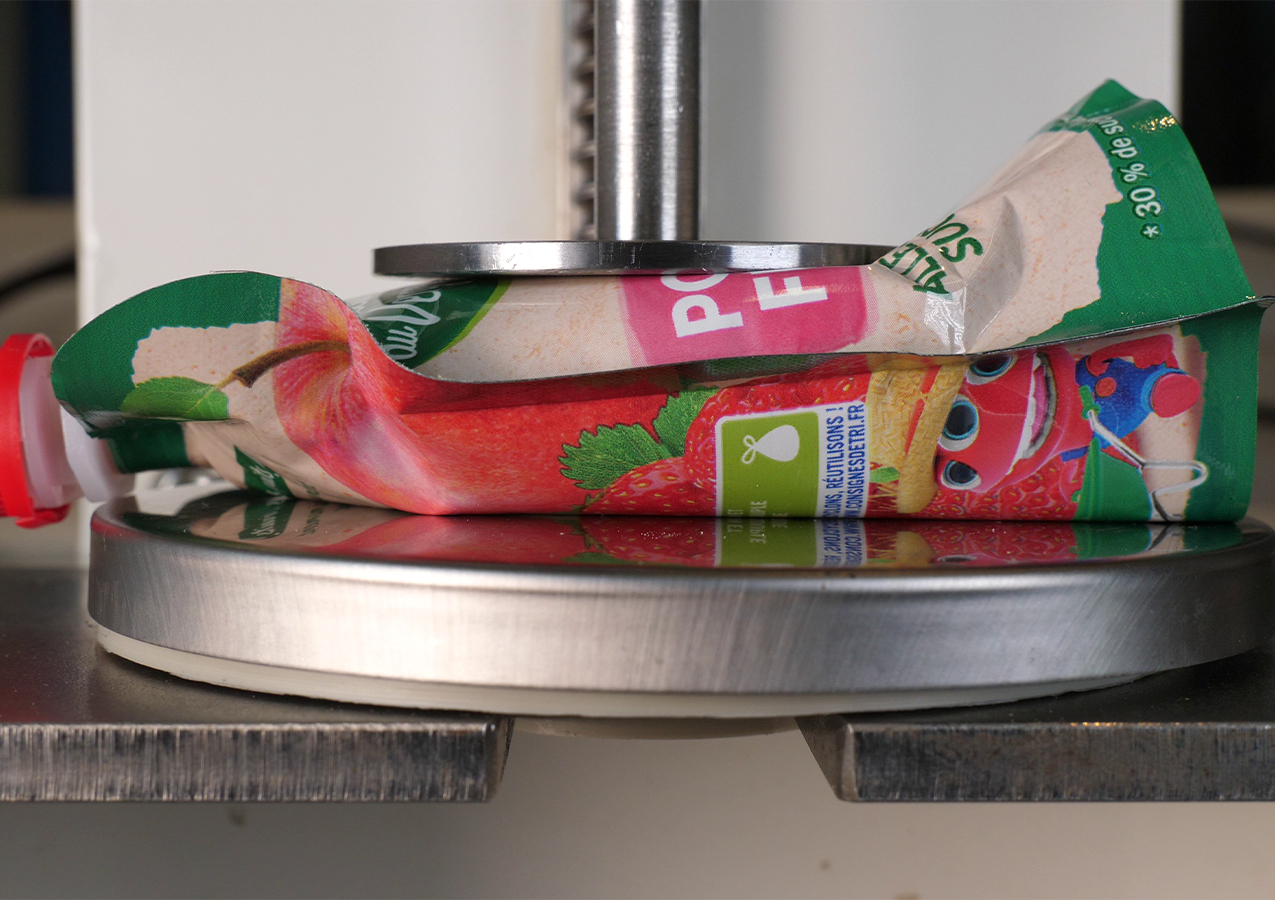

Test d’éclatement d’une gourde de compote
Test d'éclatement d'une gourde de compote

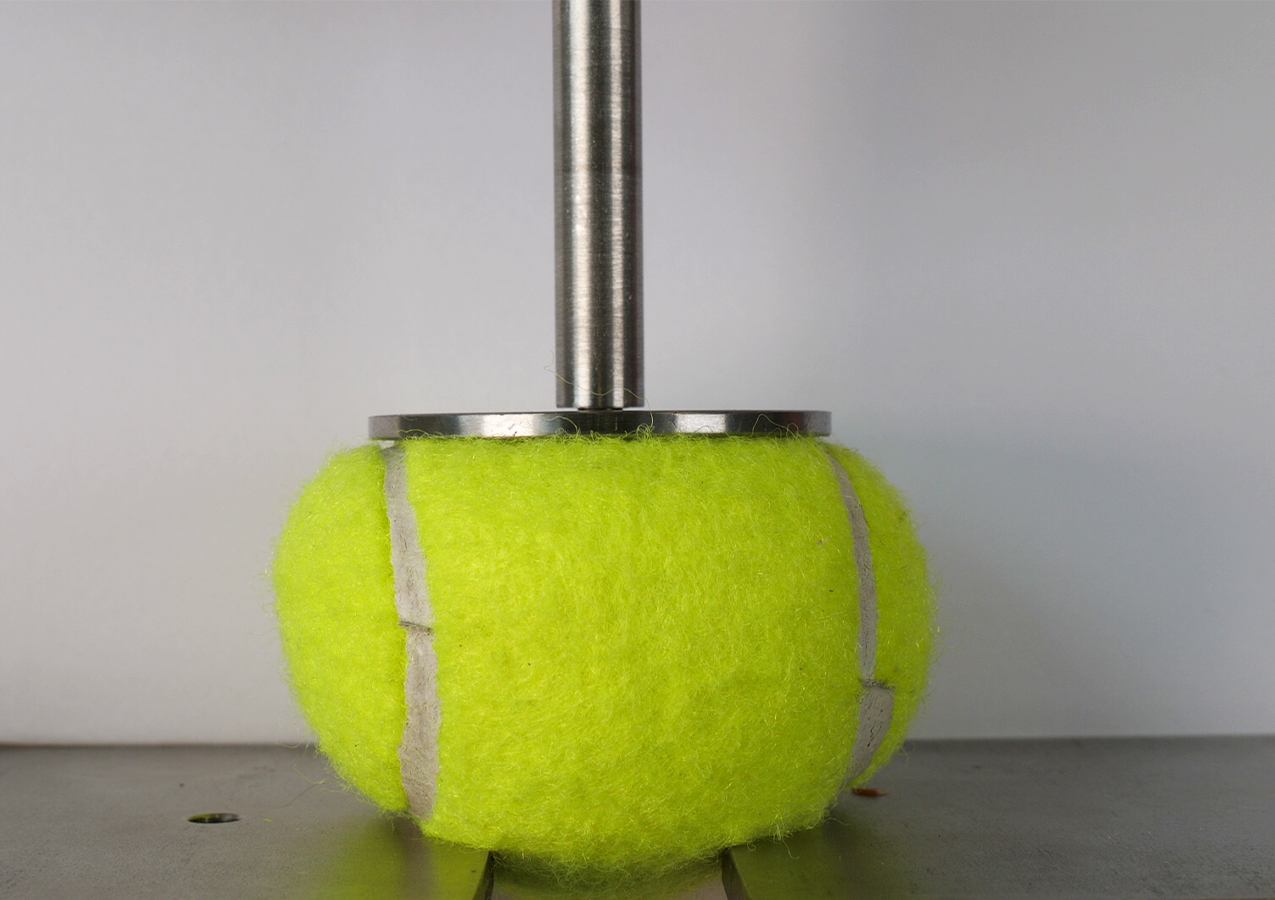

Test de compression de balle de tennis
Test de compression de balle de tennis

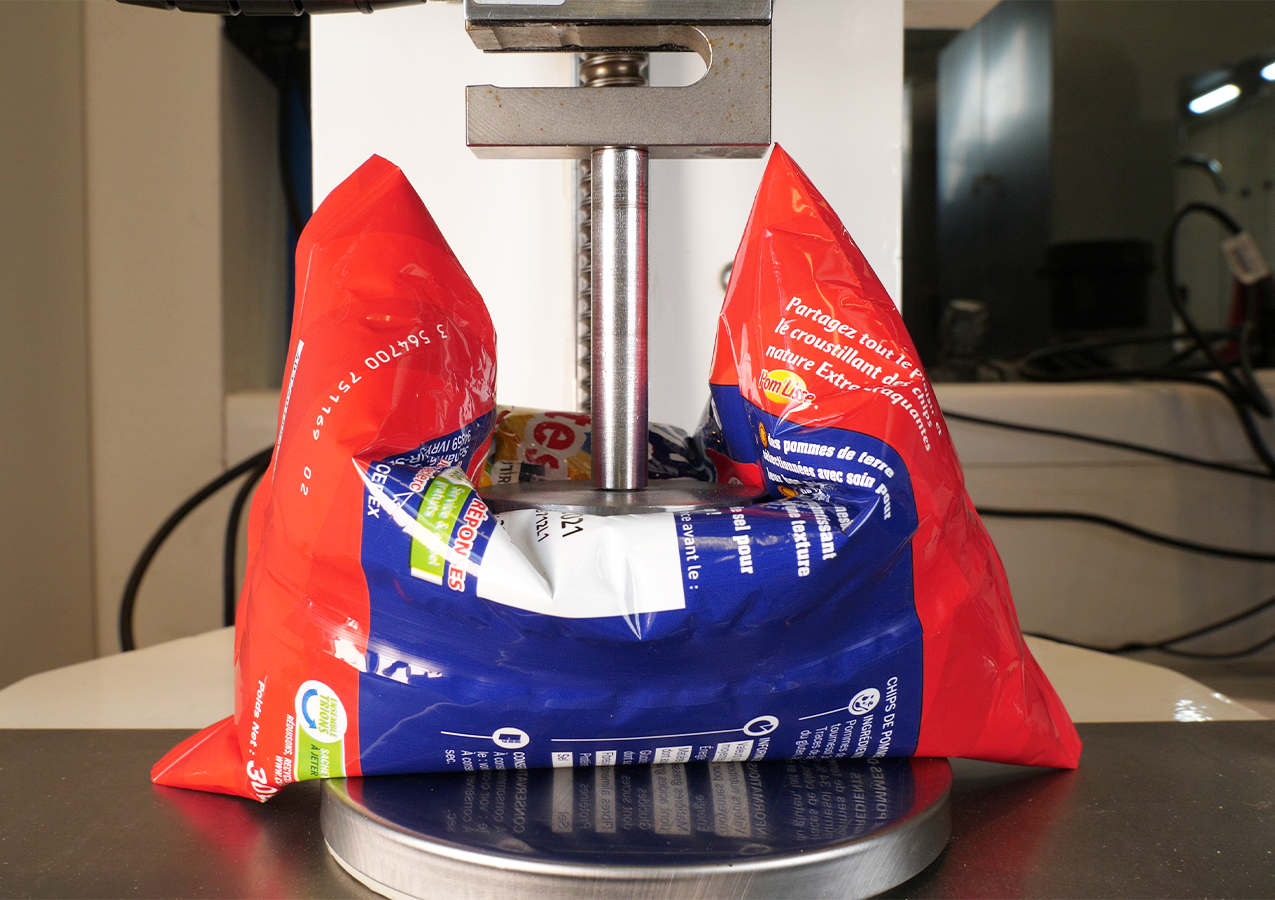

Test de brisure sur paquet de chips
Test de brisure sur paquet de chips

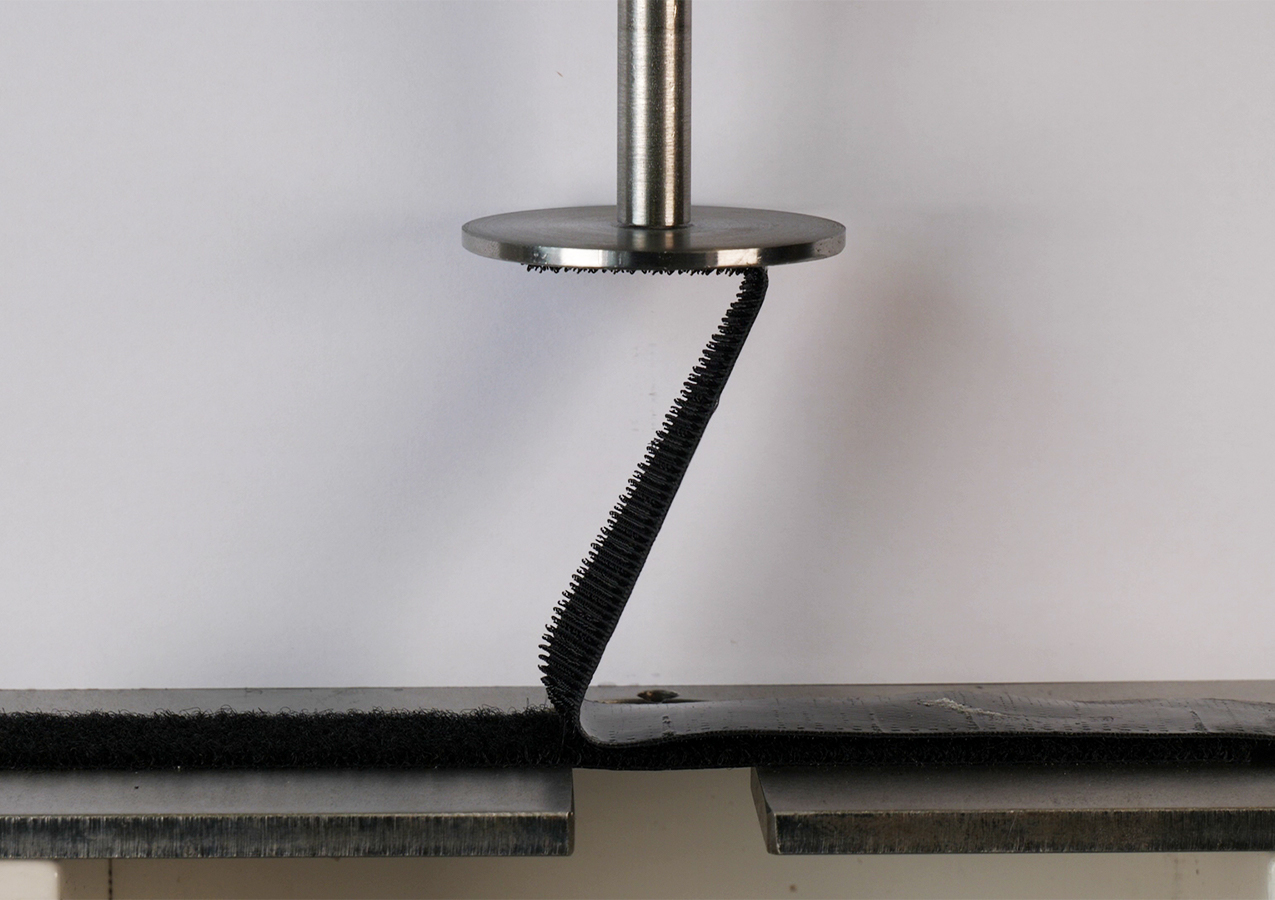

Test d’arrachement sur ruban auto-agrippant
Test d'arrachement sur ruban auto-agrippant
