Machine de flexion sur tuiles

LA SOLUTION APPORTÉEPAR LF TECHNOLOGIES

Notre client est le plus grand fabricant de solution de couverture et d’étanchéité pour le toit terrasse et le toit en pente.

Fonctions principales

Objectif

Concevoir un banc d’essai assurant des tests de flexion programmables jusqu’à la rupture du produit, avec mesure de la force de rupture. Les tests de flexion sont réalisés selon les normes NF EN 491 et NF EN 538.

Problématique

Réaliser une machine compacte facilitant son transport et munie d’une commande intuitive de réglage de position de départ et lancement de cycles automatiques.

Assurer une montée en force lente et contrôlée, même sur un produit fragile et quasiment pas déformable.

Solution et Résultat

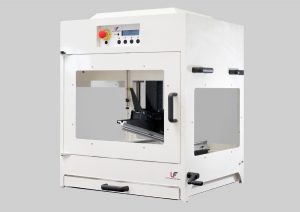

Les ingénieurs de LF Technologies ont imaginé une machine compacte facilement transportable et simple d’utilisation.

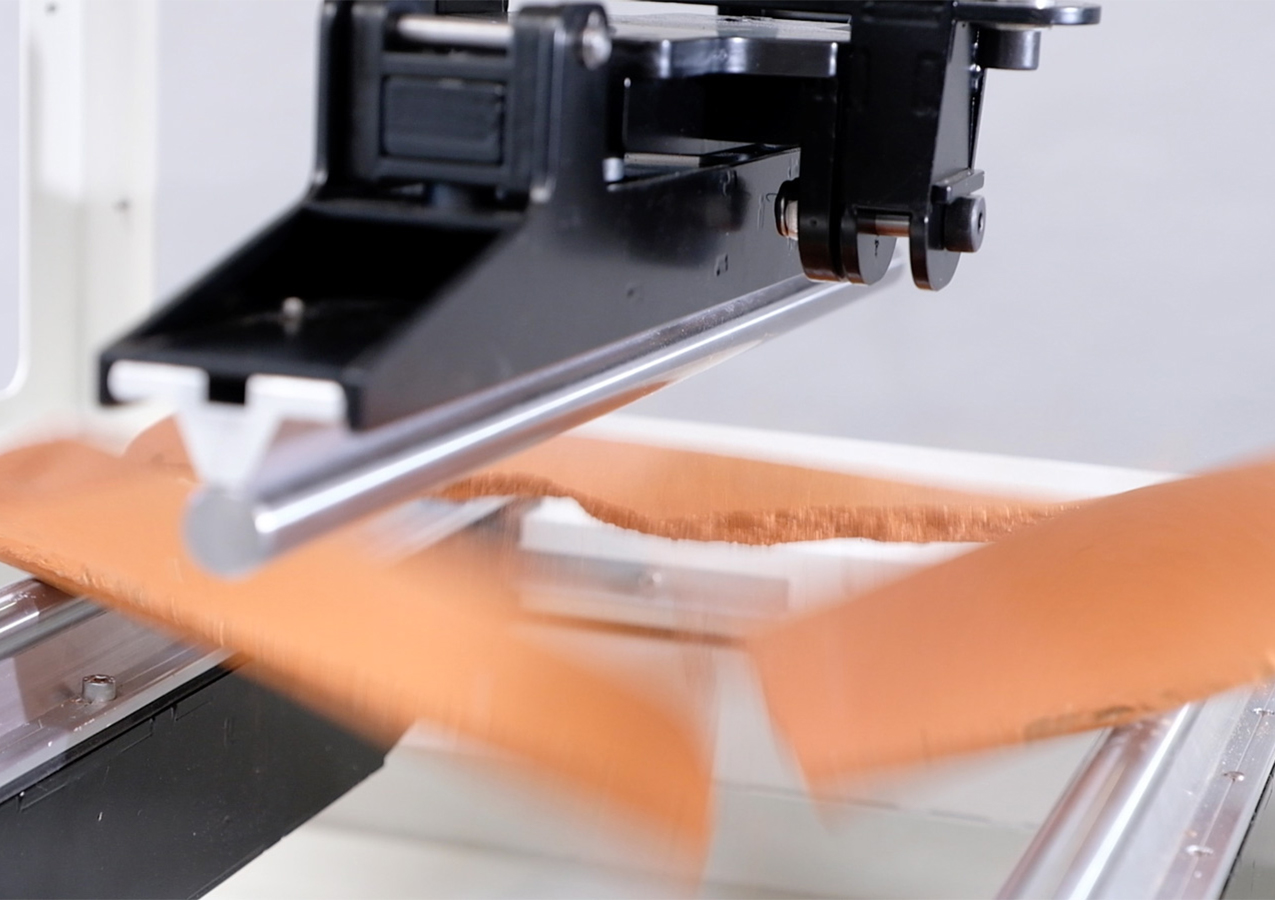

Le banc de test en flexion permet de réaliser des essais de flexion sur les tuiles avec une progressivité de force optimisée jusqu’à la rupture ou jusqu’à la force programmée par l’opérateur (10 000 N. max).

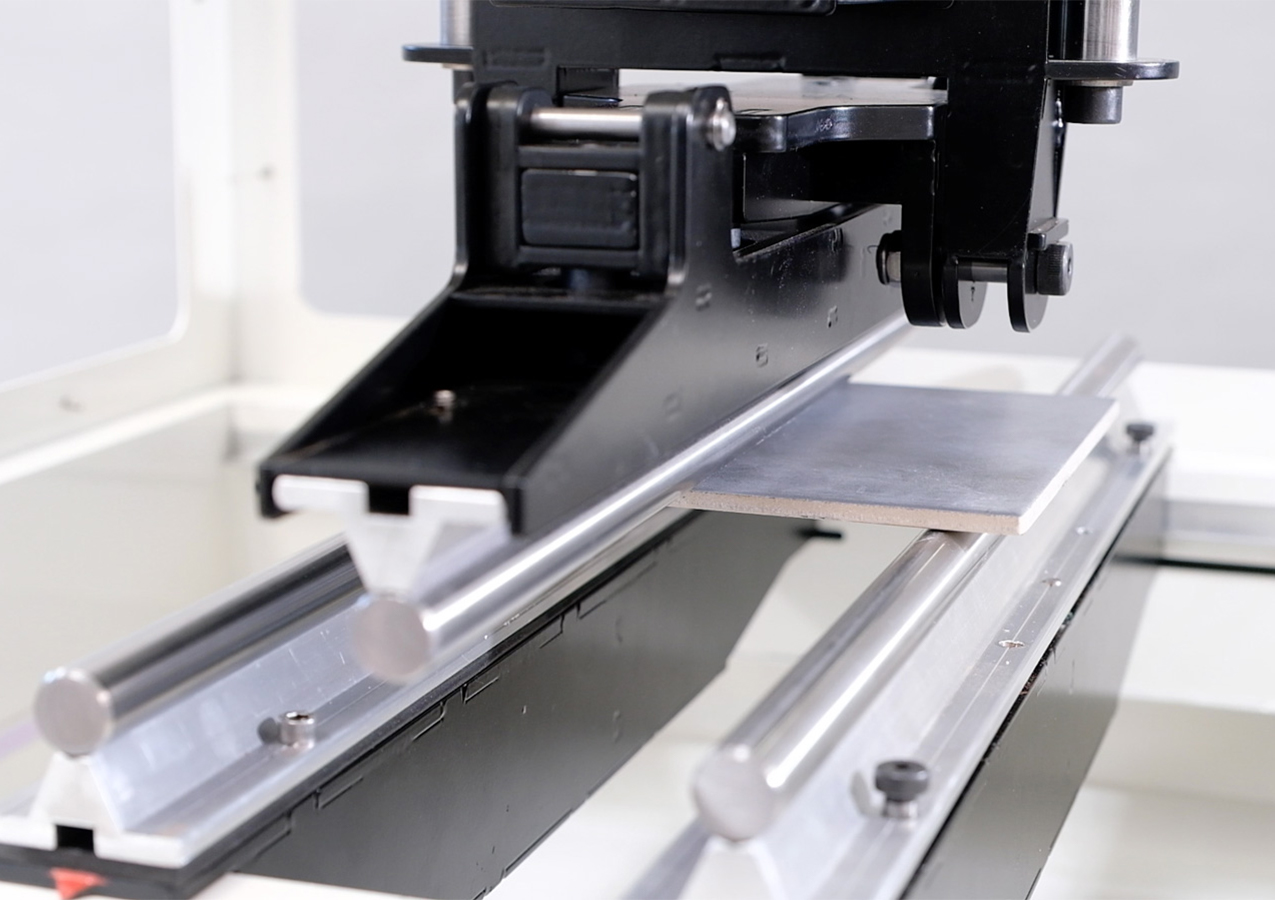

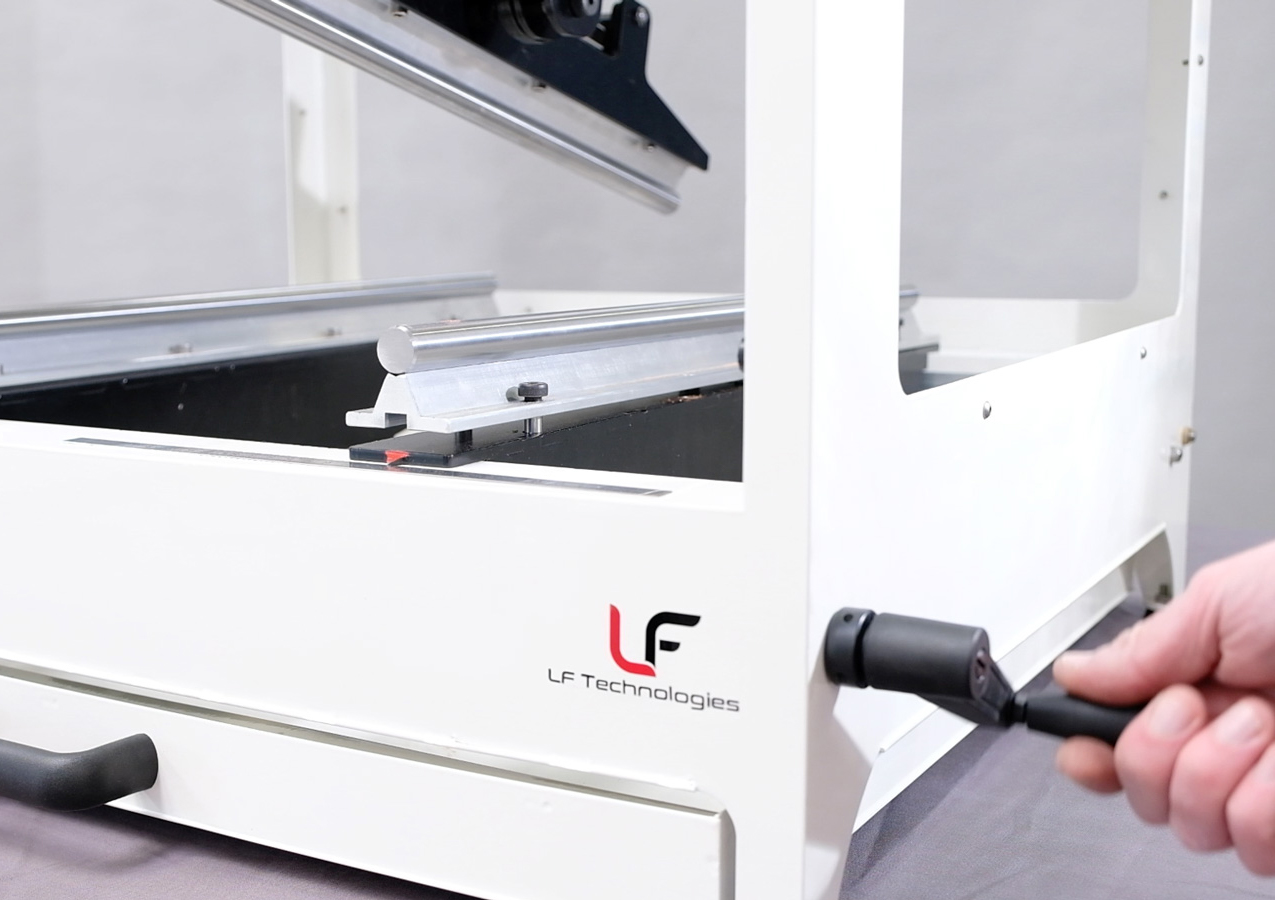

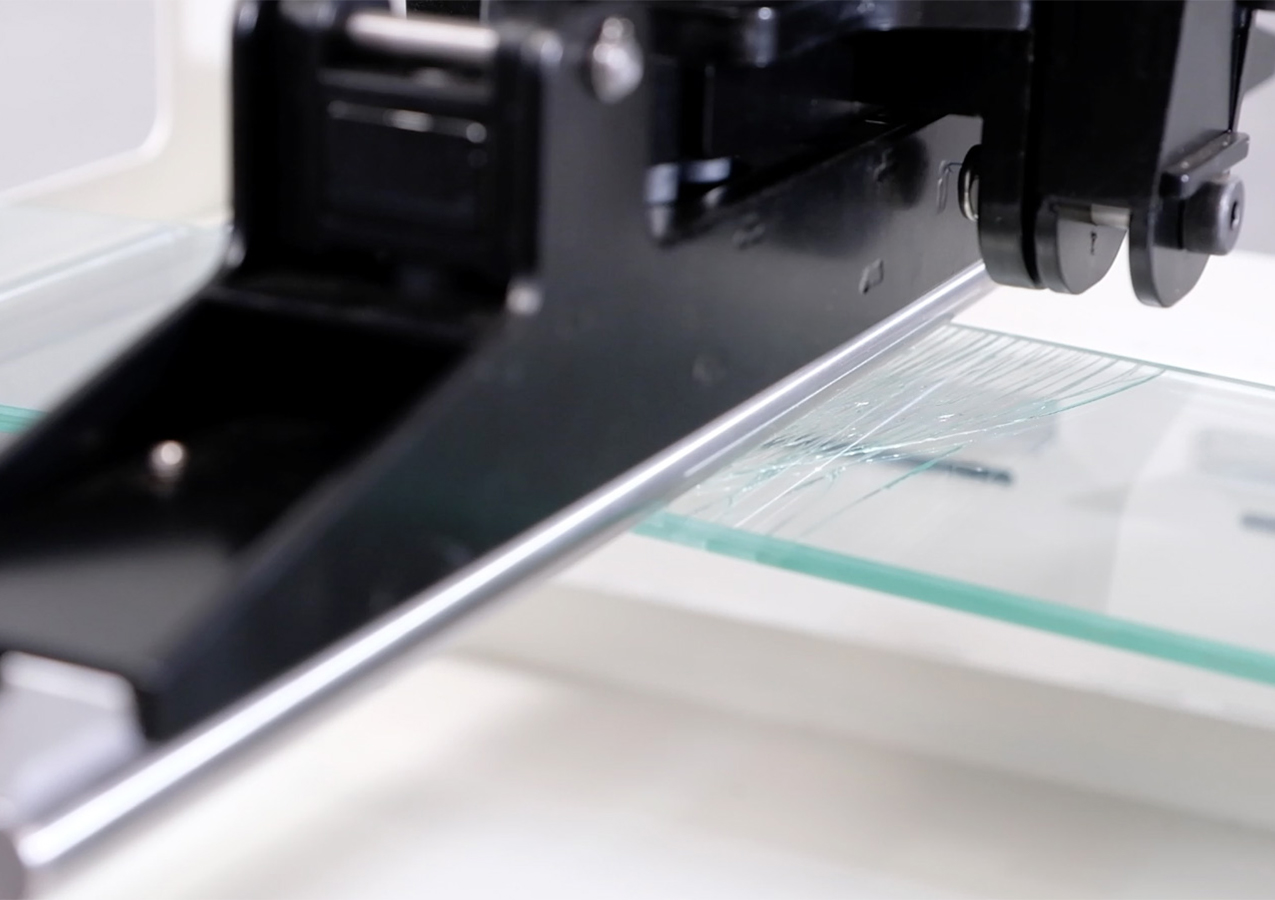

L’opérateur règle l’écartement entre les deux appuis en fonction des produits à tester (tuile, carrelage, faïence, plaque de verre, etc.)

L’outillage d’appui descend en vitesse rapide jusqu’à trouver automatiquement le contact avec l’échantillon testé. Puis, une fois le contact avec le produit atteint, la force d’appui augmente progressivement selon une rampe programmable.

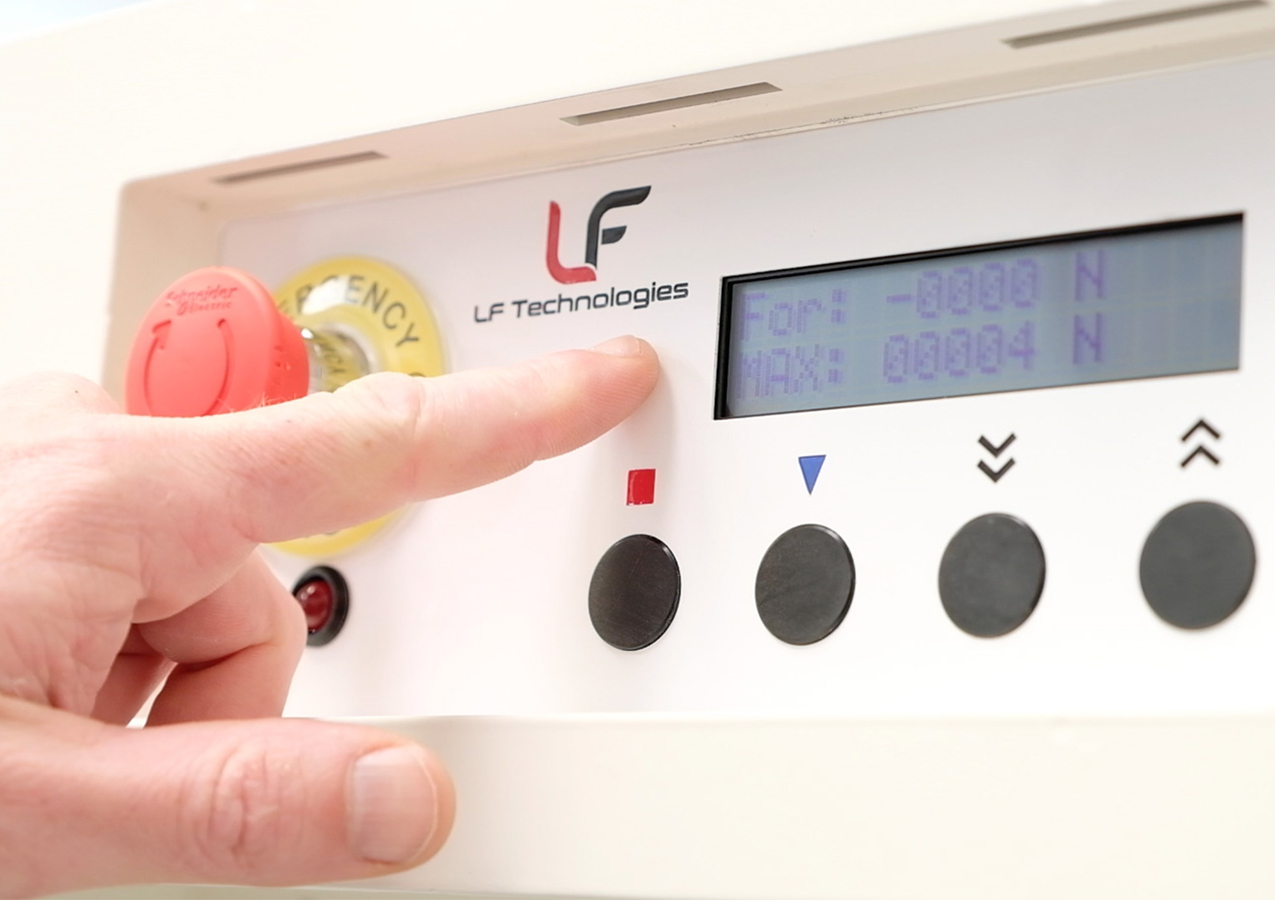

Le pic de force maximum atteint est mémorisé et affiché sur l’écran de contrôle.

Le banc de test en flexion peut être utilisé pour plusieurs types de produits différents en réglant l’écartement des appuis. Son utilisation est facilitée grâce au pupitre de commande intuitif positionné à l’avant du banc. La progressivité de la montée en force est idéale pour tester les matériaux fragiles et assure une mesure parfaite de la force maximum atteinte lors de la rupture.

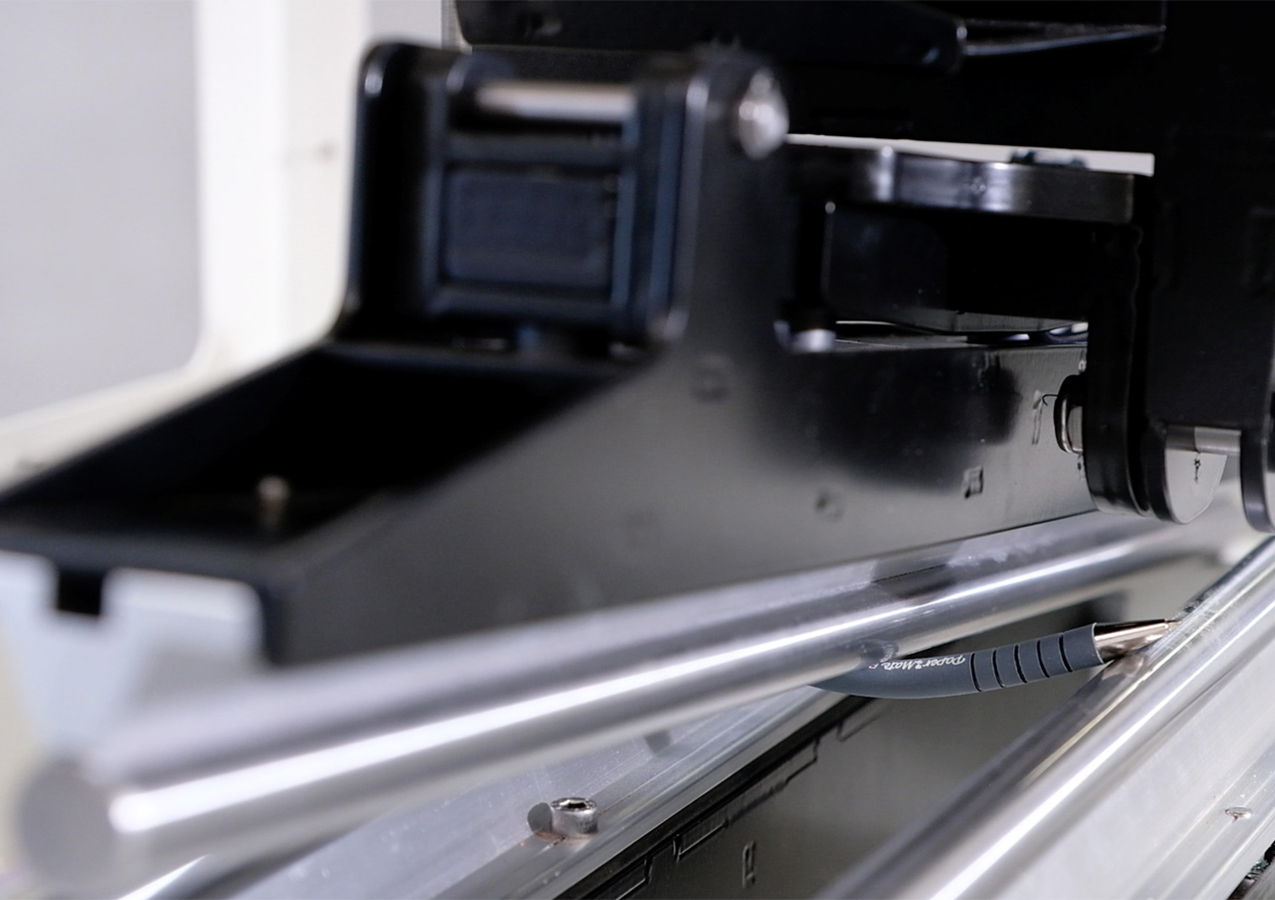

D’autres produits peuvent aussi être testés en flexion
