Dynamomètre triaxial pour textiles divers

LA SOLUTION APPORTÉEPAR LF TECHNOLOGIES

Notre client est l’Institut Français pour l’expertise et l’innovation des entreprises de mode, textile et habillement. Il accompagne les entreprises issues du monde du tissu dans leur volonté de compétitivité.

Fonctions principales

Objectif

Appliquer des déformations à une éprouvette de textile carrée ou rectangulaire.

Problématique

Réaliser des essais de traction 2D et de poinçonnage de la matière en traction, à température variable, avec une grande amplitude de force et une mesure de déformation 2D sans contact.

Solution et Résultat

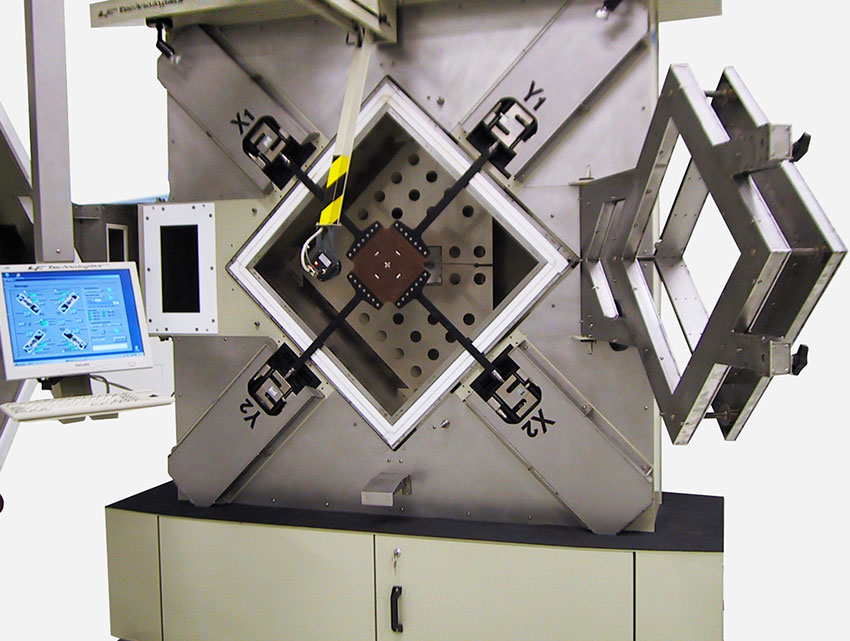

Le banc d’essai de traction proposé par nos ingénieurs dispose de 4 axes sur un même plan, qui permettent d’effectuer une traction 2D aux 4 coins d’une éprouvette.

L’éprouvette textile est fixée grâce à des pinces se situant à chaque extrémité des axes.

Un 5ème axe, perpendiculaire au plan de traction, permet de faire des essais de poinçonnage.

Chaque axe de traction est muni d’un système de capteur de force à 2 étages (qui assure une très grande amplitude de mesure). Ces capteurs de force sont reliés aux pinces via des guidages à coussin d’air (palier fluide).

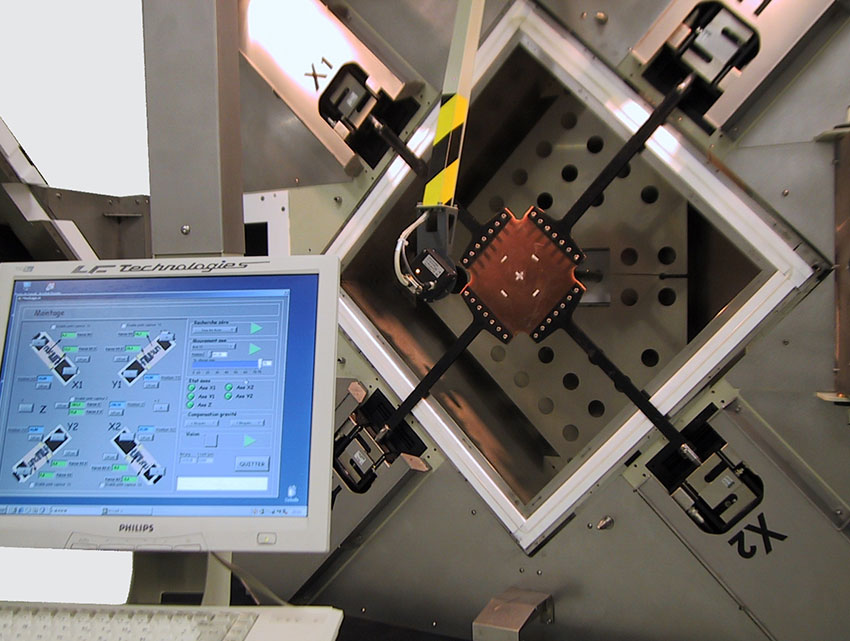

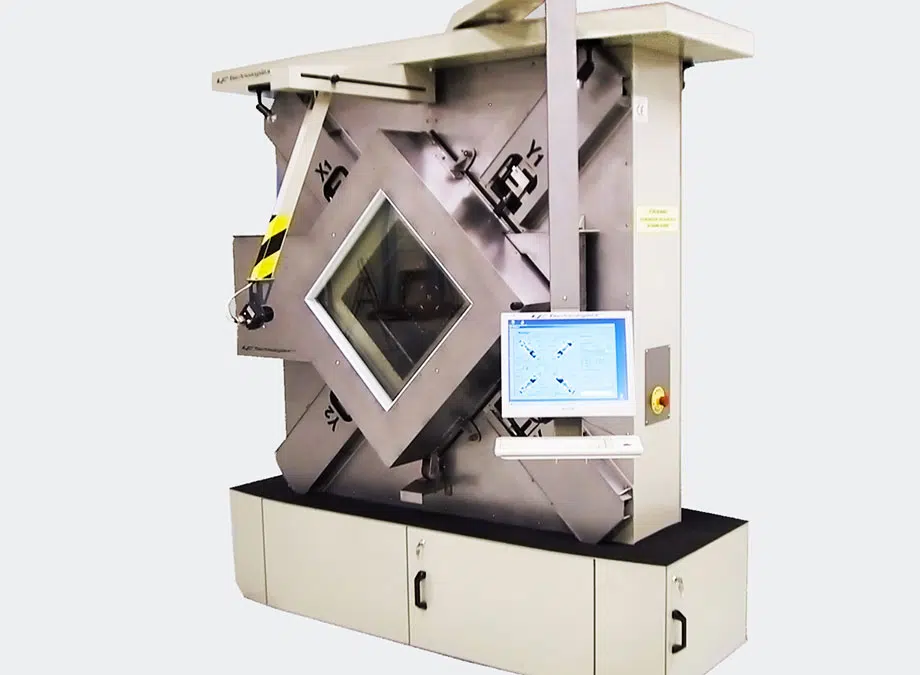

La zone de test, au centre du banc, est protégée par une enceinte thermique amovible limitant ainsi les risques de brûlure. Le système de chauffe avec régulation est réglable de -160 à 250 °C, ce qui permet de réaliser divers essais sous température.

Une caméra est utilisée pour faire de l’extensométrie, c’est à dire de mesurer directement par vision la déformation de l’éprouvette en 2D.

Ce banc de traction mécanique est utilisé en laboratoire. Il est simple d’utilisation grâce à son logiciel intuitif développé par nos ingénieurs en programmation. Les valeurs mesurées sont enregistrées et exploitées sous format tableur. Le client peut ainsi éditer des statistiques et faire des analyses.
