Banc de traction de sangles de sécurité

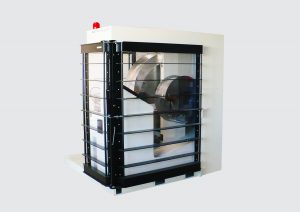

Banc de test pour sangle d’avion. Essai de traction en vue de tester la résistance de sangles au déchirement jusqu’à 1 820 daN.
LA SOLUTION APPORTÉEPAR LF TECHNOLOGIES
Fonctions principales
Objectif
Tester et caractériser des sangles à déchirure, en mesurant la force de déchirement à basse et haute vitesse, sur de grandes longueurs.
Problématique
Ces essais nécessitent une grande force de traction (jusqu’à 1800daN), sur de grandes longueurs (jusqu’à 10m) avec des vitesses de test très variables (de 1 à 100m/s), ce qui impliquent des puissances de traction très élevées.
Le système doit en outre être capable de réaliser des tests de forte énergie, même à basse vitesse.
Solution et Résultat
Nos ingénieurs ont créé une machine permettant de déchirer des sangles de 0,4 à 10m de longueur à des vitesses comprises entre 1 et 100m/s, avec mesure de force et déplacement à haute fréquence jusqu’à 1MHz.
Principe de test :
La sangle est accrochée, côté fixe, à un capteur de force haute fréquence. L’autre partie de la sangle est accrochée à un barreau.

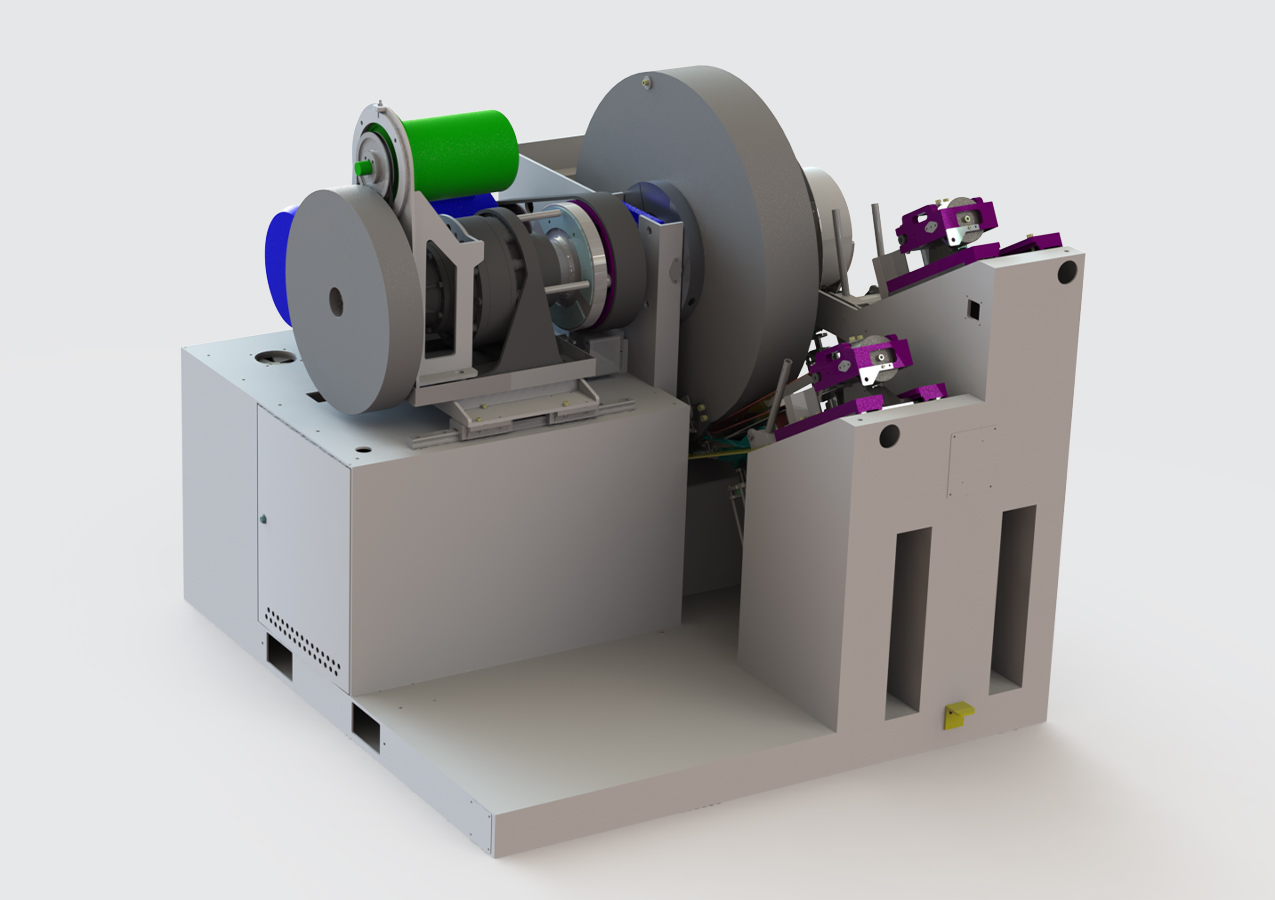

La machine est équipée de plusieurs tambours d’enroulement de différents diamètres. Ces tambours, de très grande inertie, ont progressivement amenés à la vitesse de test. Une fois que la vitesse est atteinte, un système ultra-rapide permet d’accrocher le barreau de la sangle sur le tambour. La rotation du tambour tire sur la sangle avec une très grande énergie (jusqu’à 1000kJ) et permet l’enroulement de la sangle pendant sa déchirure entre le point fixe et le tambour.
L’utilisation de différents diamètres de tambours permet d’assurer une grande gamme de vitesse de test, tout en gardant une grande énergie. Pour les très petites vitesses, la machine est en outre équipée d’un multiplicateur de vitesse qui assure un stockage d’énergie cinétique supplémentaire.
Grâce à une énergie de départ élevée, la perte de vitesse est minime pendant le test.
Le banc de test assure la sécurité des utilisateurs grâce à de nombreux capots et portes résistants aux impacts et de nombreux systèmes redondants de sécurité, couplés à un automate de sécurité dédié.
De plus, le point fixe de la machine est muni d’un système de décrochage automatique en cas de dépassement de l’effort maxi. Ce principe est utilisé pour protéger la machine en cas d’installation d’une sangle non-conforme dont la force de déchirure est au delà des limites machine.
Le pilotage par PC est simplifié par un logiciel spécifique, propre à ce banc de test. Le contrôle peut se faire à distance, la visualisation des paramètres et résultats d’acquisition est présentée simplement avec des courbes et tableaux. Il sauvegarde les conditions et paramètres d’essai ainsi que les résultats.

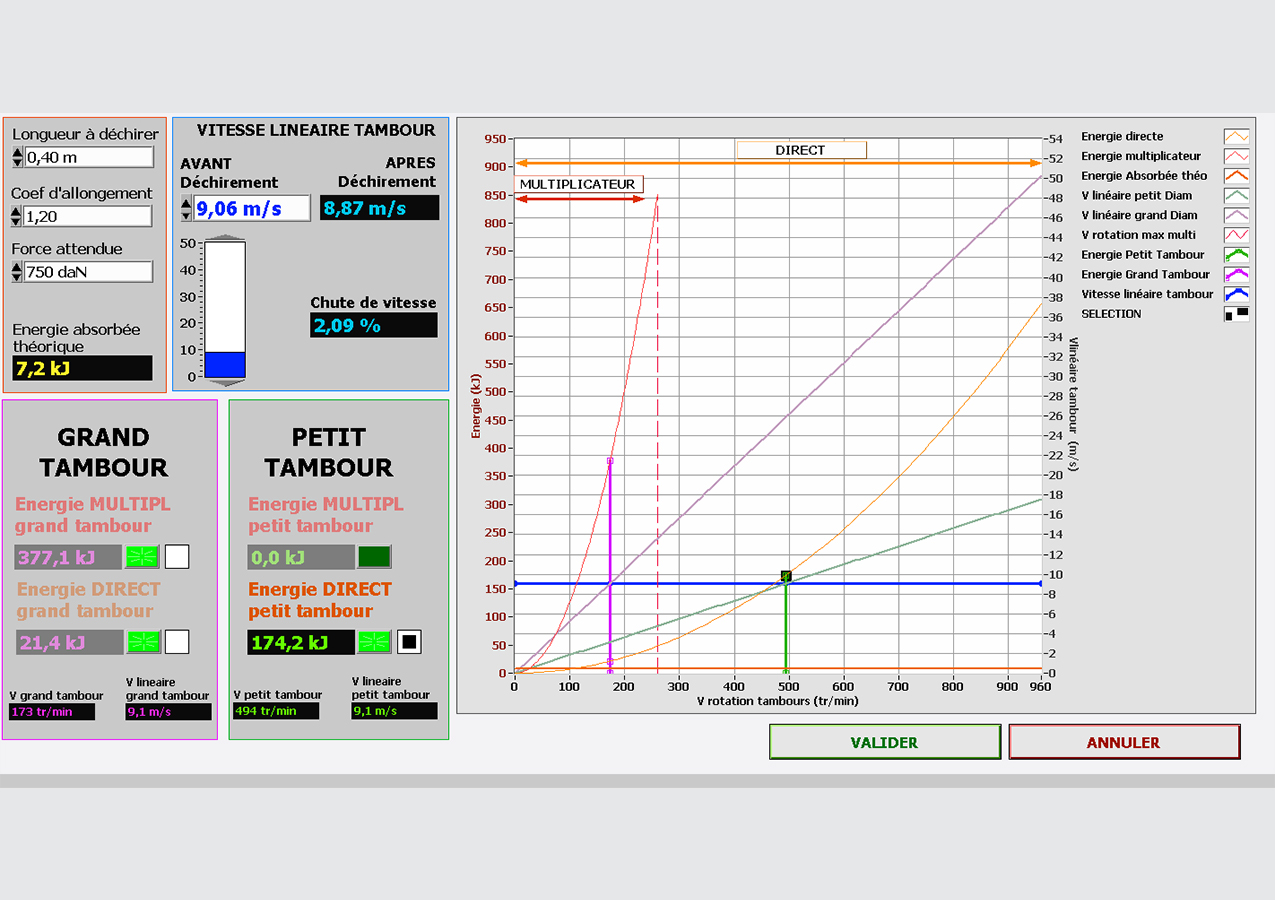

Le logiciel est aussi équipé d’un système d’optimisation des conditions d’essai (choix du tambour et du mode de test en fonction des besoins de force, vitesse, longueur de l’utilisateur.
Produits testés
Sangles
Sangles à déchirure
Les sangles à déchirure sont des éléments de sécurité qui permettent d’amortir un choc sur une longue distance. L’amortissement est contrôlé par la déchirure (séparation de 2 sangles cousues l’une contre l’autre) qui s’effectue progressivement, à une force contrôlée. C’est l’effort de déchirement qui absorbe l’énergie du choc. Ces sangles sont notamment utilisées pour la protection des personnes sur des harnais pour le travail en hauteur, ou pour retenir des filets d’arrêt de véhicules.

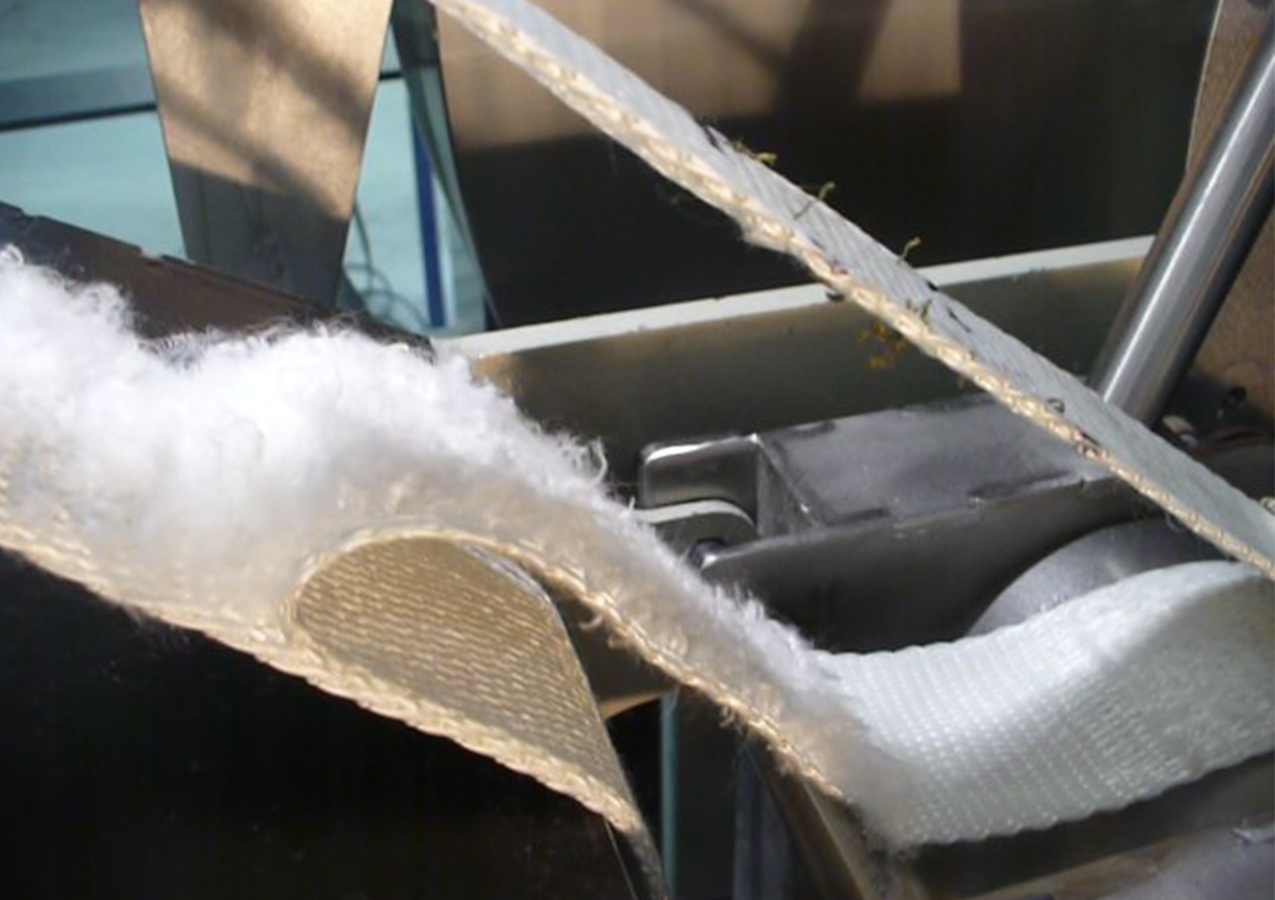

Test de déchirure sur sangles
