Banc de test pour vannes solénoïdes

LA SOLUTION APPORTÉEPAR LF TECHNOLOGIES

Fonctions principales

Objectif

Conception et réalisation d’un banc de test d’endurance autorisant les essais de 6 produits simultanément. Les produits sont testés conformément à la norme EN 15091 (Robinet sanitaire à ouverture et fermeture électroniques).

Problématique

• Permettre le tests de plusieurs produit simultanément.
• Etre capable de générer des cycles de sollicitation en température alternée
• Générer des “coups de bélier”
• Piloter les temps d’impulsion électrique à 0,1ms près
• Mesurer les pics de pression à haute fréquence.

Solution et Résultat

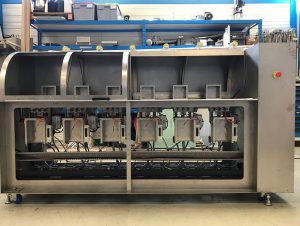

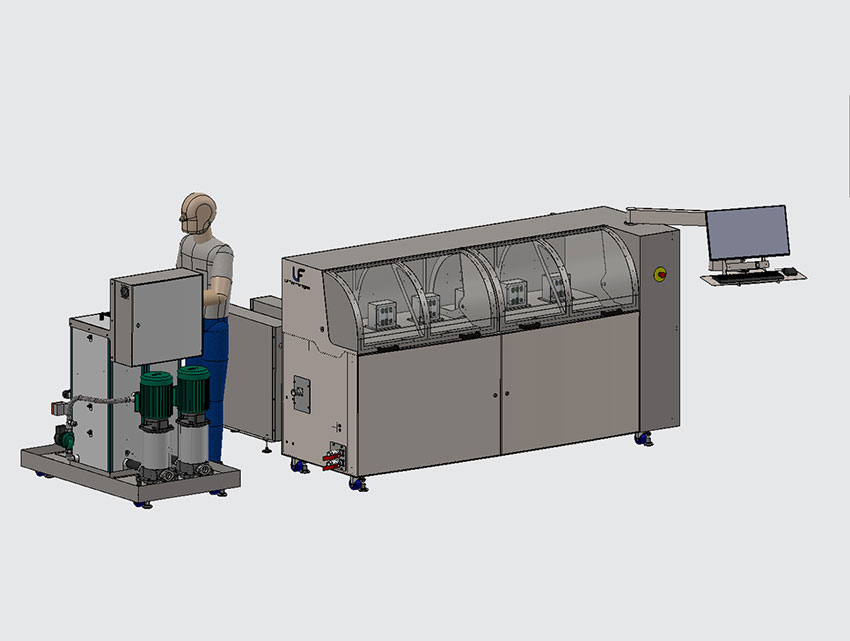

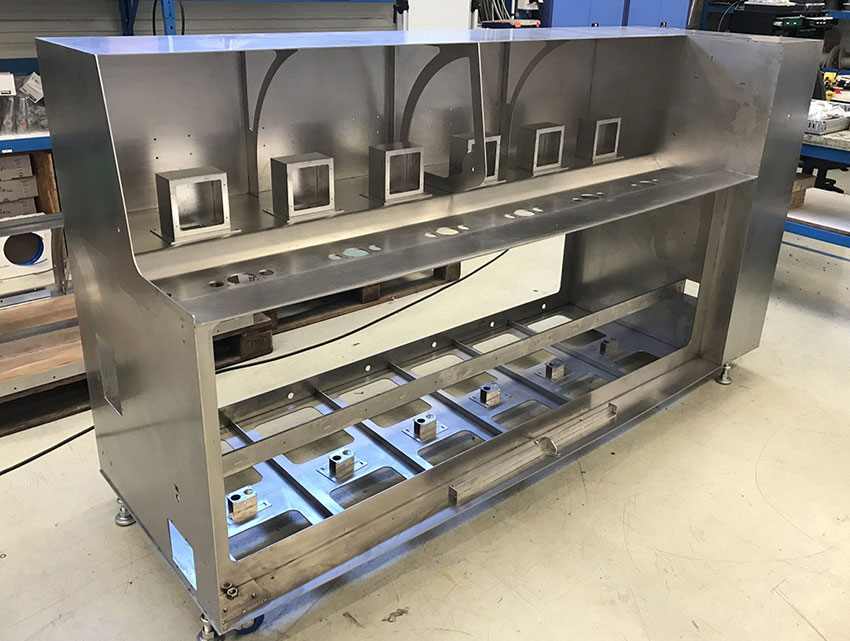

L’équipement est composé d’un banc de test équipé de 6 modules et d’un générateur de pression, conçus pour effectuer des tests de performance et d’endurance sur la partie électronique de la vanne solénoïde et des tests de cyclage thermique sur des cartouches et leurs composants. Chaque produit testé est monté dans un outillage spécifique, permettant de choisir une arrivée en eau chaude ou froide de chacun des deux côtés de l’alimentation. Le banc est raccordé à une entrée d’eau chaude et une entrée d’eau froide. La génération de température et de pression se fait en dehors du banc par un module externe.

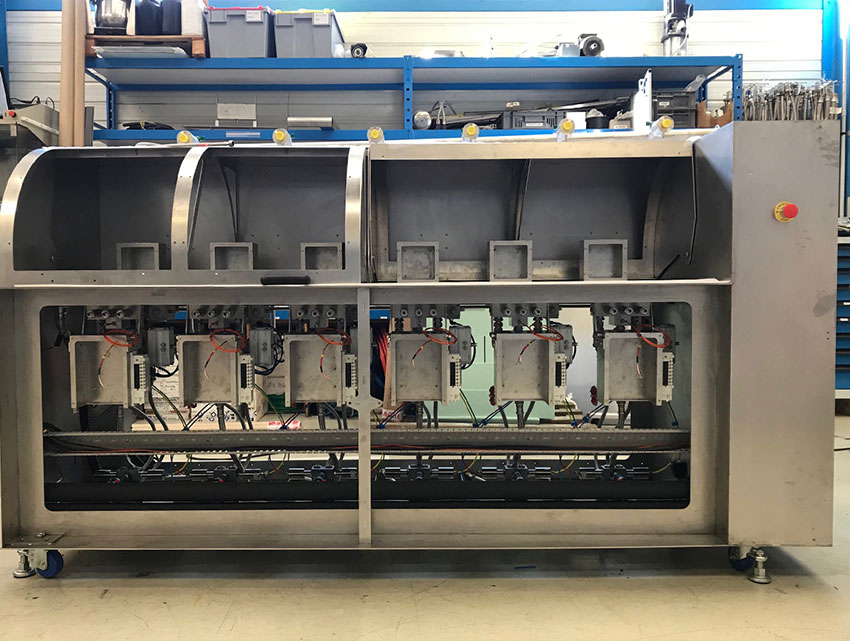

Les 6 modules de test sont identiques. Un système de pression statique, est commun aux 6 lignes d’essai.

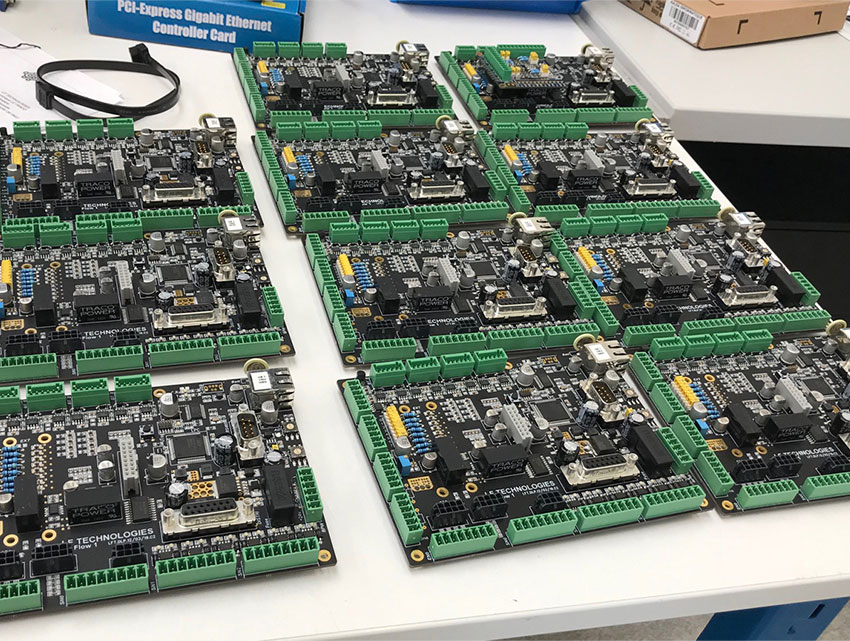

Chaque poste de test est un module équipé de son propre circuit hydraulique et d’une carte électronique de commande, relié au PC de contrôle par une liaison Ethernet. Chaque module permet d’effectuer les tests de sollicitation thermique, de coup de bélier, de générer les impulsions de contrôle électrique du produit testé, de mesurer, à haute fréquence, les pics de pression générés par les coups de bélier.

Le logiciel est capable d’effectuer tous les tests de performance, d’endurance et de cyclage de température par une programmation simple.
