Banc de test pour fer à lisser

LA SOLUTION APPORTÉEPAR LF TECHNOLOGIES

Notre client est un grand groupe industriel français de produits cosmétiques, de notoriété internationale et leader sur son marché dans de nombreux pays.

Fonctions principales

Objectif

Le client souhaite contrôler le bon fonctionnement du tampon de feutre d’un fer à lisser de sa gamme, en vérifiant la qualité et la quantité de dépose du produit (vapeur) sur papier.

Problématique

Le banc doit permettre d’extrapoler les résultats de test obtenus à une utilisation réelle du fer à lisser sur cheveux (contrôle de la dépose de vapeur).

Solution et Résultat

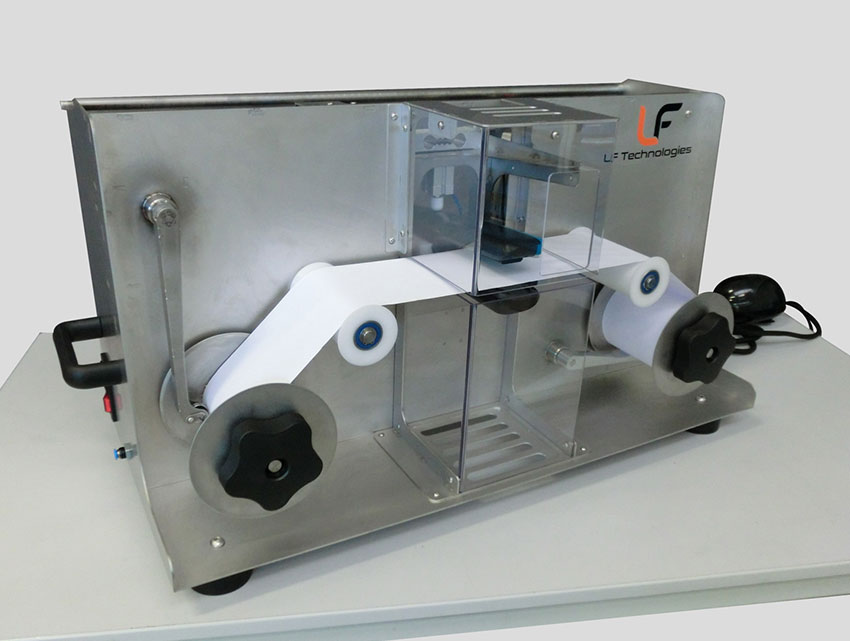

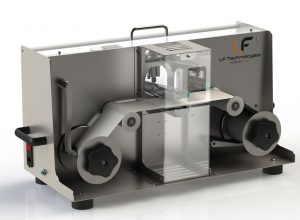

Nous avons réalisé un banc de test permettant de simuler le fonctionnement du fer à lisser sur une bande de test déroulante.

Le banc de simulation est composé d’un châssis qui reçoit de nombreux éléments, dont un motoréducteur qui assure l’enroulement d’une bande de papier, selon des informations de contrôle renseignées sur un logiciel et réalisées via un PC de commande.

La vitesse et les longueurs d’application sont programmées depuis le logiciel. Un palpeur potentiométrique garantit la vitesse linéaire, quel que soit le diamètre enrouleur.

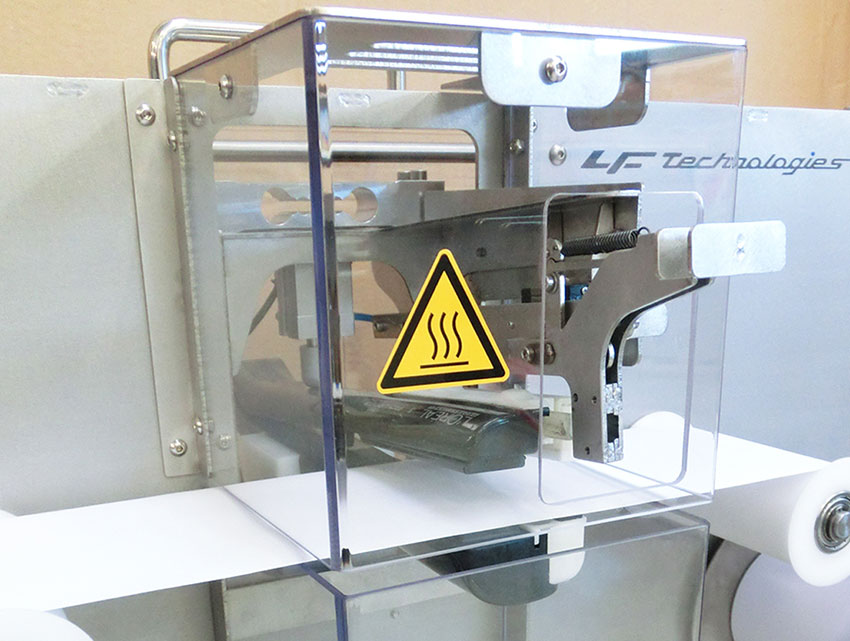

Le fer à lisser est fixé à un support spécifique grâce à une assise de forme et un bridage adéquat. Ce support contient un actionneur pneumatique qui assure la fermeture du fer à lisser à une force réglable. Un frein à patin ressort freine la bobine du dérouleur pour empêcher une détente du papier. Un capot de sécurité entoure la zone de test afin d’éviter tout risque de brûlure à l’opérateur.

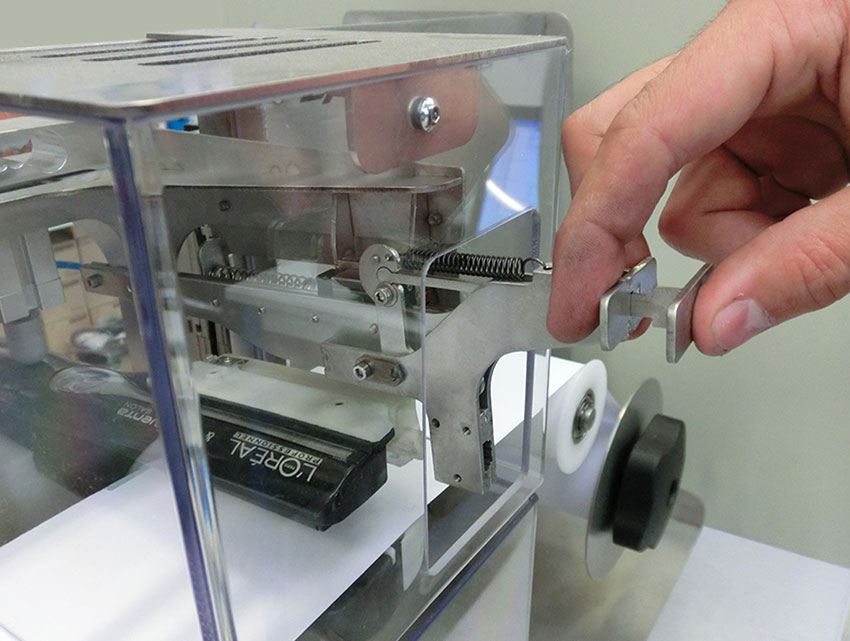

Pour réaliser un essai, l’opérateur doit installer le fer à lisser sur son support, mettre en place un rouleau de papier et le dérouler puis mettre en place la cartouche à l’aide de la pince de chargement prévue à cet effet. L’essai est lancé depuis le logiciel.

Le logiciel spécifique, développé sous LabVIEW, inclut différentes fonctions :

• paramétrage de l’essai : vitesse d’avance ; longueur des applications ; longueur des interruptions ;
• enregistrement des paramètres d’essai ainsi que des valeurs de pesée rentrées par le clavier du PC ;
• relecture des résultats d’essai ;
• export des résultats sous d’autres formats (tableur, etc.).
