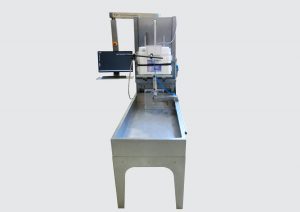

Banc de test de réservoir de chasse d’eau

Ce banc d’essai réalise des tests de caractérisation hydraulique sur des réservoirs de chasse d’eau afin d’en vérifier la conformité à la norme NF EN 14055.

+33 (0)2 52 56 04 20

Demandez un devis

LA SOLUTION APPORTÉEPAR LF TECHNOLOGIES

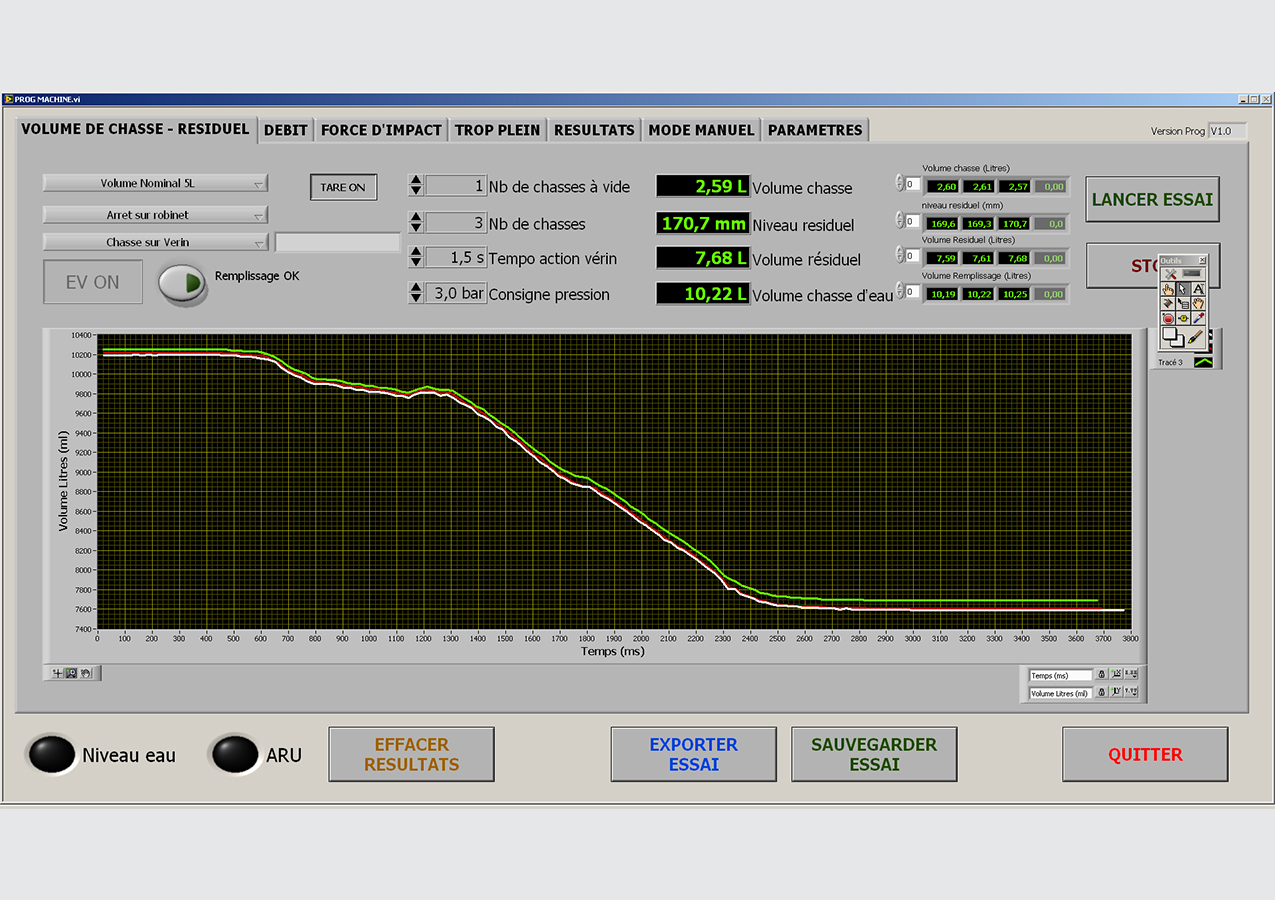

Interface Homme-Machine

Notre client, le Centre Scientifique et Technique du Bâtiment (CSTB), a pour mission de garantir la qualité et la sécurité des bâtiments, et d’accompagner l’innovation dans le domaine de la construction. Cette mission s’accomplit au travers de ses activités : la recherche et l’expertise, l’évaluation, la certification et la diffusion des connaissances.

Fonctions principales

Objectif

Concevoir et fabriquer un banc d’essais pour réaliser des tests de caractérisation hydraulique selon les référentiels techniques proposés par le client.

Problématique

Le banc d’essais doit être indépendant, présenter une bonne ergonomie, disposer d’un châssis modulaire et être piloté par PC.

Solution et Résultat

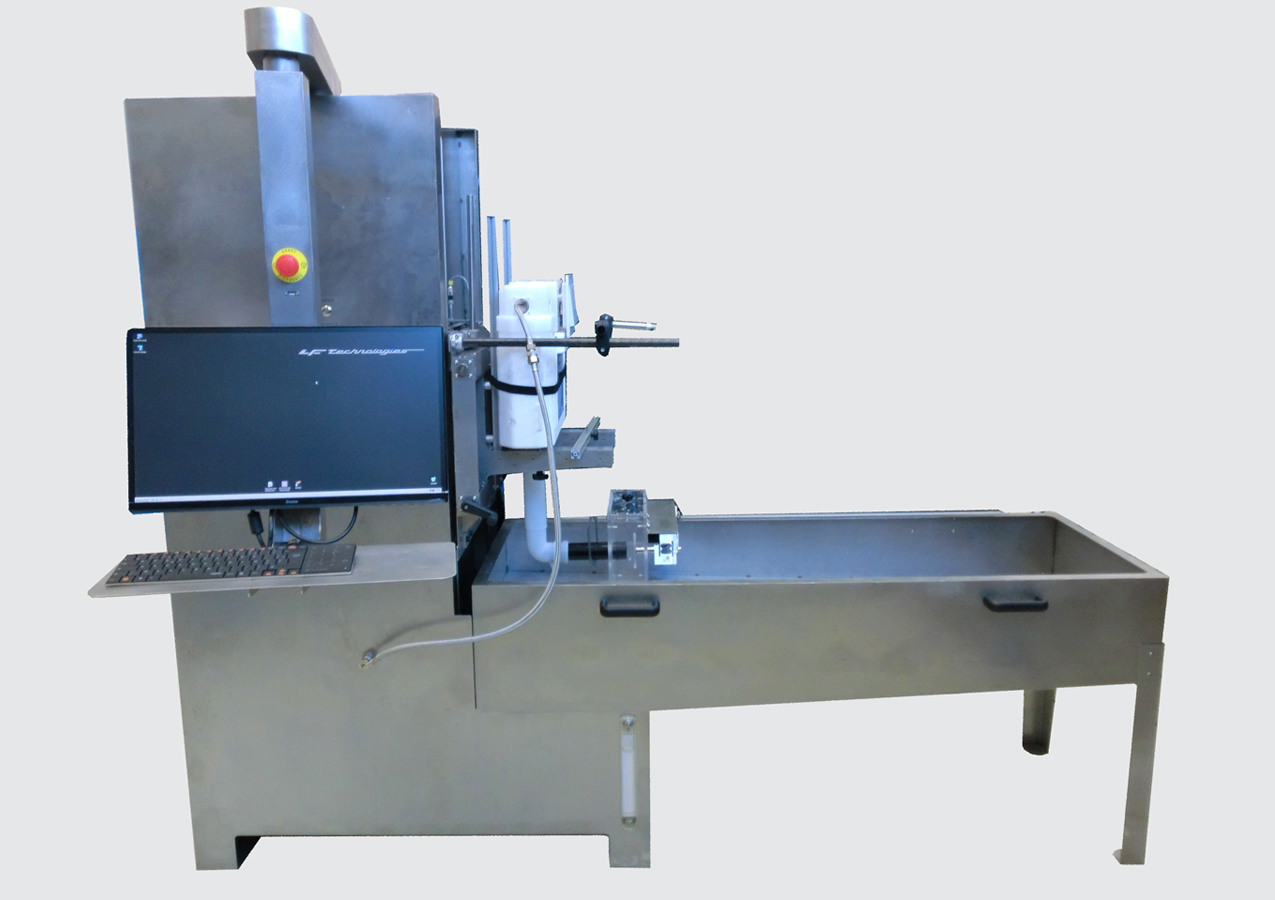

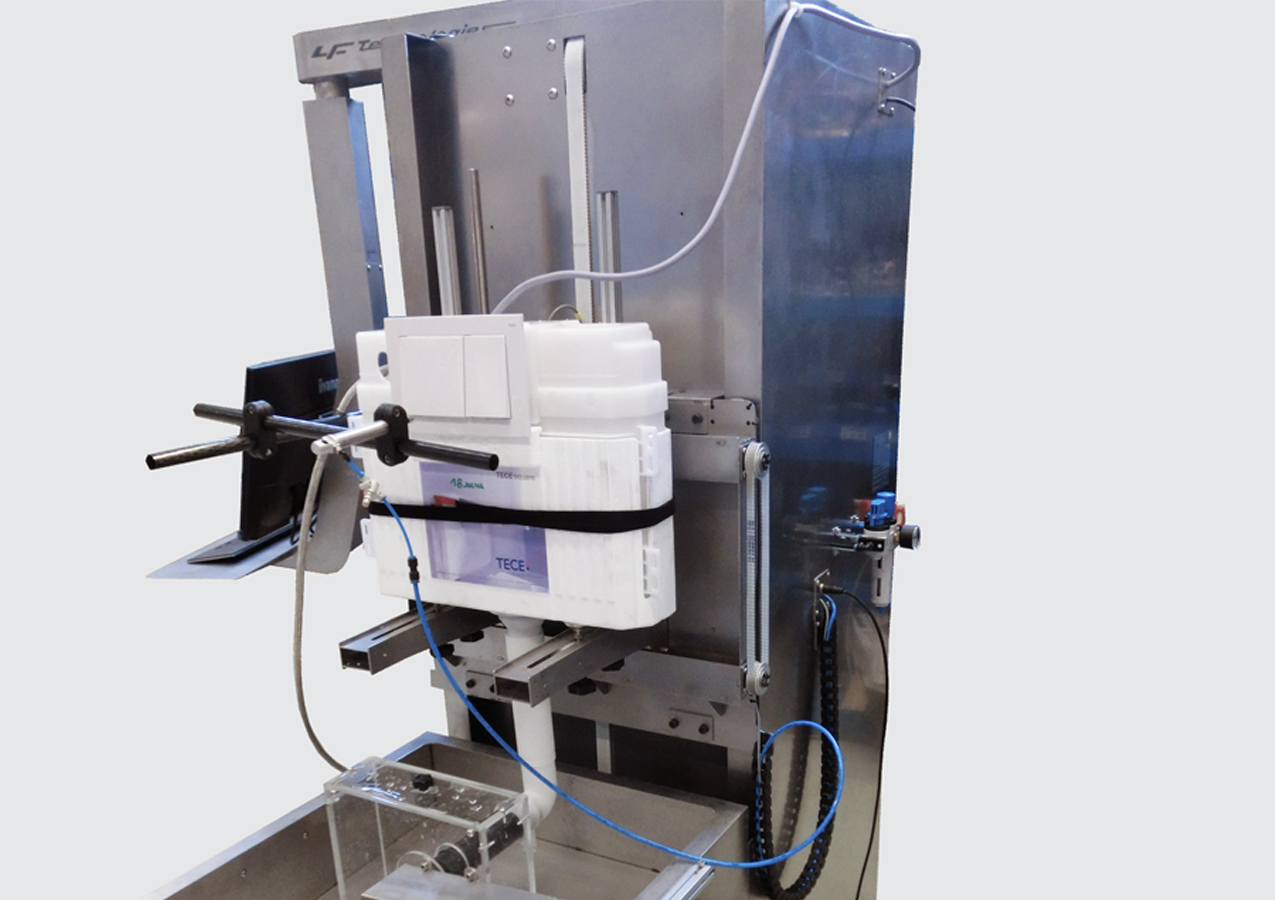

Le réservoir à caractériser est positionné par des fourches installées sur la machine. Celles-ci sont réglables pour pouvoir accueillir plusieurs tailles de réservoir différentes.

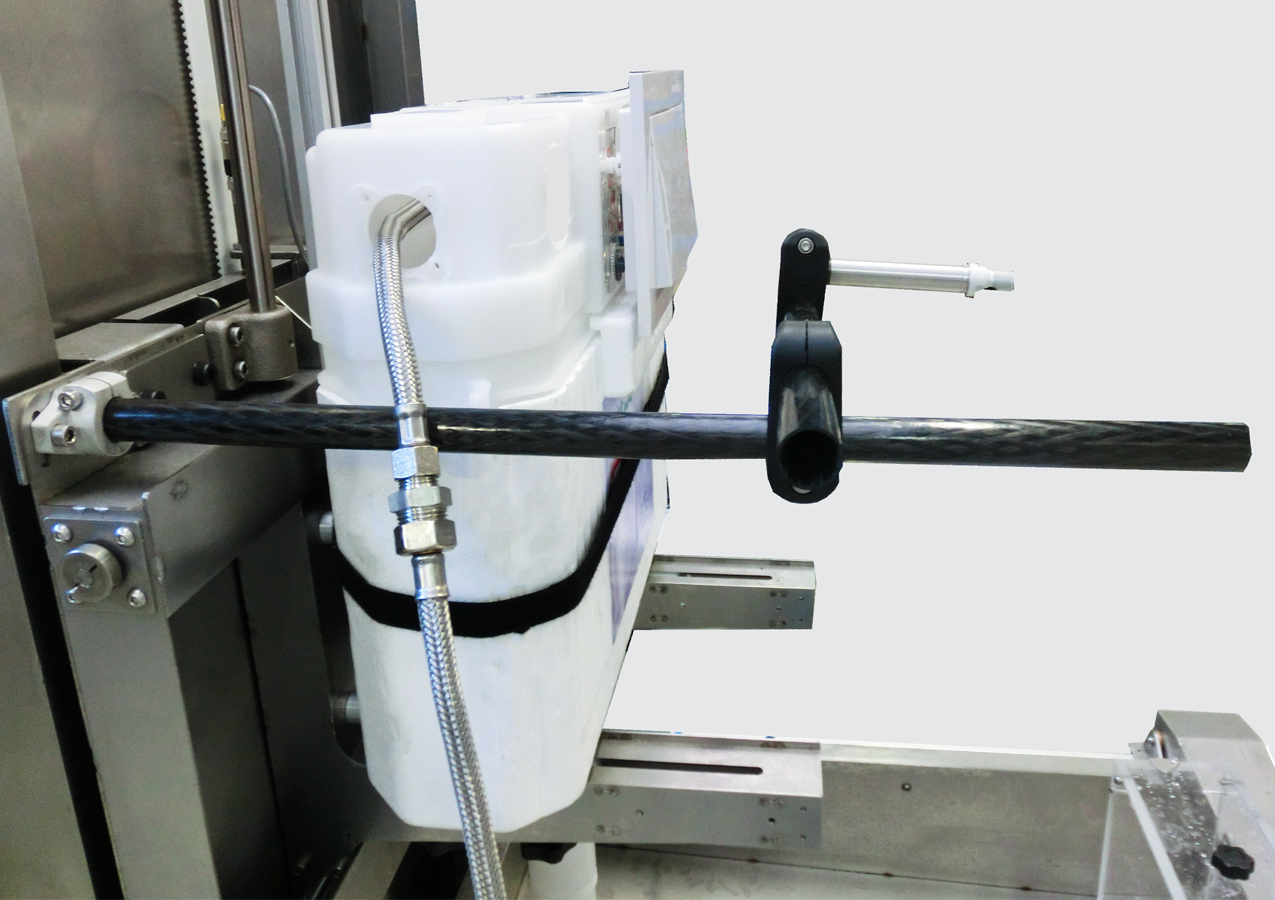

Le réservoir est ensuite raccordé au circuit d’eau de la machine. Le vérin de déclenchement de la chasse est ensuite positionné de manière à pouvoir appuyer sur la commande souhaitée.

Enfin, le réglage de la hauteur du réservoir peut être affiné afin de bien positionner le tube de chasse.

Dans un souci d’économie et d’écologie, le banc travaille en circuit fermé d’eau. Ainsi, l’eau évacuée de la chasse, après l’essai, coule dans l’évier, puis retourne dans la cuve de remplissage avant de venir re-remplir le réservoir de chasse, et ainsi de suite à chaque test.

Le banc de test de caractérisation exécute plusieurs scénarios de test automatiquement :

vérification du volume d’eau libéré lors d’une chasse par le réservoir
vérification du débit d’eau lorsque le système de chasse d’eau est activé
vérification de la force d’impact générée par l’eau sortant du réservoir
détermination de l’écart de sécurité entre le niveau d’eau existant et le trop-plein
détermination de l’écart de sécurité entre le niveau du trop-plein et le niveau le plus bas.

Le banc de caractérisation pour réservoirs de chasse d’eau est un banc de test en laboratoire permettant de vérifier la conformité des réservoirs de chasse d’eau testés à la norme NF EN 14055.

Produits testés

Réservoir de chasse d'eau

Le réservoir de chasse d’eau est une cuve qui stocke un volume d’eau en attente du déclenchement de la chasse d’eau. Il est muni d’un robinet d’arrêt et couplé à un mécanisme de chasse d’eau qui, une fois actionné, déverse l’eau dans la cuvette des WC.
