Banc de test de pression pour tuyauterie de canalisation
Banc d’essai pour appareils de robinetterie, raccord de tuyau, collier d’obturation. Réalise des tests de cycles de pression pour mesurer la résistance de vos produits.
LA SOLUTION APPORTÉEPAR LF TECHNOLOGIES
Fonctions principales
Objectif
Notre client souhaite tester la résistance à la pression hydraulique interne de ses produits. Ce banc d’essai doit tester la fatigue mécanique et l’étanchéité d’éléments de robinetterie, soumis à des variations brutales de pression.
Problématique
De tels tests nécessitent souvent beaucoup d’énergie et une grande puissance hydraulique. Ce banc d’essai doit atteindre des niveaux de pression très hauts ou très bas sans gaspillage d’énergie.
Les variations rapides de pressions dans des composants volumineux impliquent une puissance hydraulique très élevée. Notre première problématique est de concevoir un système économe en énergie, grâce à la récupération de l’énergie élastique du produit testé.
De plus, le système doit être capable d’assurer une grande précision des niveaux de pression haut et bas, quelles que soient les variations dimensionnelles du produit testé.
Solution et Résultat
Les systèmes classiques type pompe + électrovanne ne permettant pas de récupération d’énergie.
Les pistons plongeurs motorisés nécessitent des puissances instantanées beaucoup trop importantes.
L’étude menée par nos ingénieurs a montré qu’une pompe à cylindrée variable était la solution idéale pour :
- Contrôler les montées et descentes en pression quelle que soit la pression ou le volume d’eau
- Récupérer de l’énergie et ainsi réduire la puissance consommée.
Le banc est destiné à réaliser des essais en pression cyclique en eau, sur un ou plusieurs produits simultanément. Il simule des coups de bélier dans des tuyauteries ou teste le vieillissement des composants.
Le principe proposé permet :
- un parfait contrôle des rampes de montée et descente de pression, quelle que soit la variation du volume et les seuils hauts et bas de pression
- une récupération de l’énergie de détente qui permet une réduction considérable de la puissance installée (jusqu’à 90% dans certains cas)
- des cycles contrôlés en pression jusqu’à une fréquence de 1 Hz.
Produits testés
Collier d’obturation
Appareils de robinetterie principalement en alliage de cuivre, type raccord de tuyau PE et collier d’obturation
Les raccords de tuyau sont des composants de plomberie permettant de relier les éléments les uns aux autres afin d’assurer la liaison et l’étanchéité.
Dans ce cas, les colliers permettent le raccordement d’un robinet ou d’un branchement sur une conduite de distribution d’eau potable.
Raccord tuyau PE
Appareils de robinetterie principalement en alliage de cuivre, type raccord de tuyau PE et collier d’obturation
Les raccords de tuyau sont des composants de plomberie permettant de relier les éléments les uns aux autres afin d’assurer la liaison et l’étanchéité.
Dans ce cas, les colliers permettent le raccordement d’un robinet ou d’un branchement sur une conduite de distribution d’eau potable.

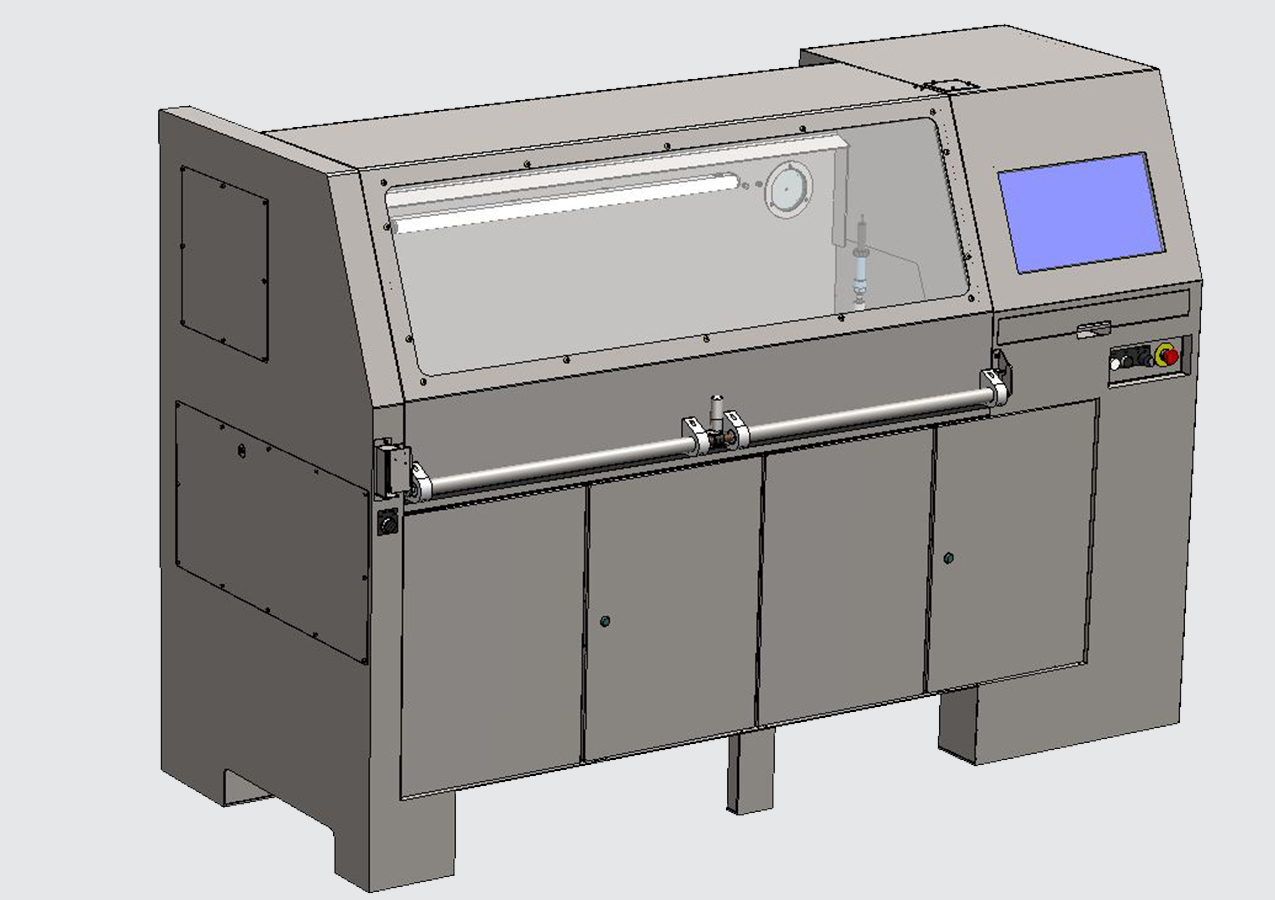

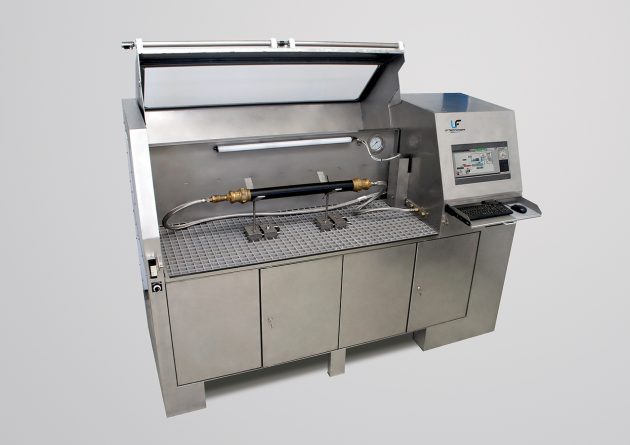

NOTRE BANC DE TEST CLÉ POUR CES ESSAIS Banc de test en pression statique et cyclique pour tuyauterie et canalisationLIFETUBE
Ce banc d’essai est destiné à réaliser des essais en pression cyclique en eau.
Fonctions principales
Ce banc de test est destiné à réaliser des essais en pression cyclique en eau, sur un ou plusieurs produits simultanément. Il simule des coups de bélier dans des tuyauteries ou teste le vieillissement (en accéléré) des composants. Il contrôle l’absence de fuite par chute de pression ou par détection d’écoulement. Il permet également d’effectuer des tests d’épreuve en pression pour des composants soumis à une législation particulière.
La forme des courbes de sollicitation est paramétrable. Le nombre de cycles de test et leur enchainement sont programmables.
La purge en air est automatique et vérifiée par la mesure de raideur du système.
Mode de fonctionnement
Le but d’un test est d’appliquer des cyclages de pression statique, selon un profil trapézoïdal, dans un produit plus ou moins élastique.
- Installation et bridage de l’échantillon
- Raccordement du flexible d’alimentation et du flexible de purge
- Paramétrage du logiciel / sélection du programme
- Lancement du scénario de test
- Purge automatique, cyclage asservi, surveillance automatique des fuites
- Enregistrement des résultats de l’essai
Banc développé pour répondre à ces normes :
