Banc de test de palmes

LA SOLUTION APPORTÉEPAR LF TECHNOLOGIES

Fonctions principales

Objectif

Trouver une solution technique permettant d’éviter un test grandeur nature (Robot bipalme flottant « nageant » dans une piscine…), tout en garantissant une précision des mesures et une grande reproductibilité des essais.

Problématique

Comment concevoir le matériel de test permettant de qualifier des palmes sur des critères d’efficience et d’accélération avec un système ergonomique et une mise en œuvre simple et rapide

Solution et Résultat

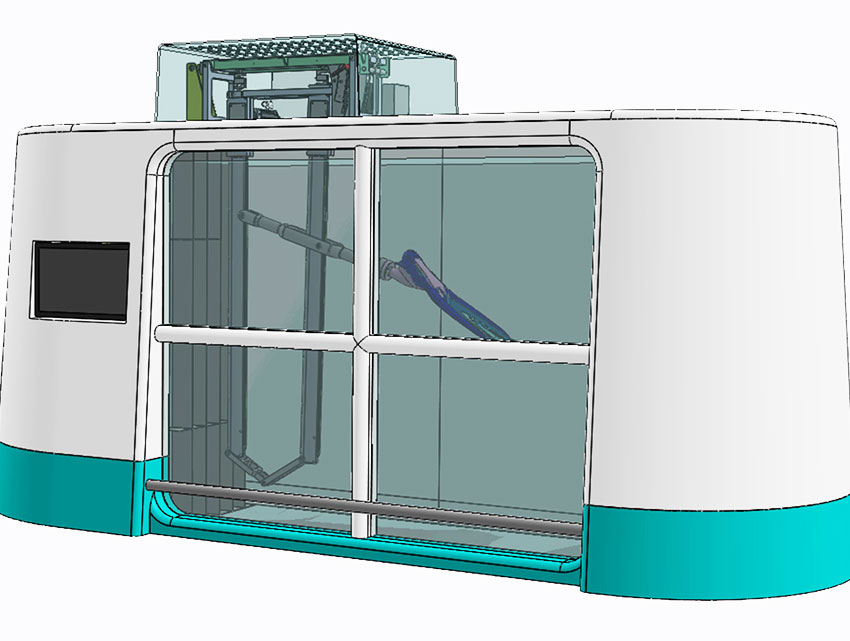

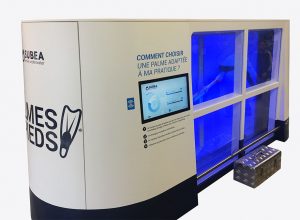

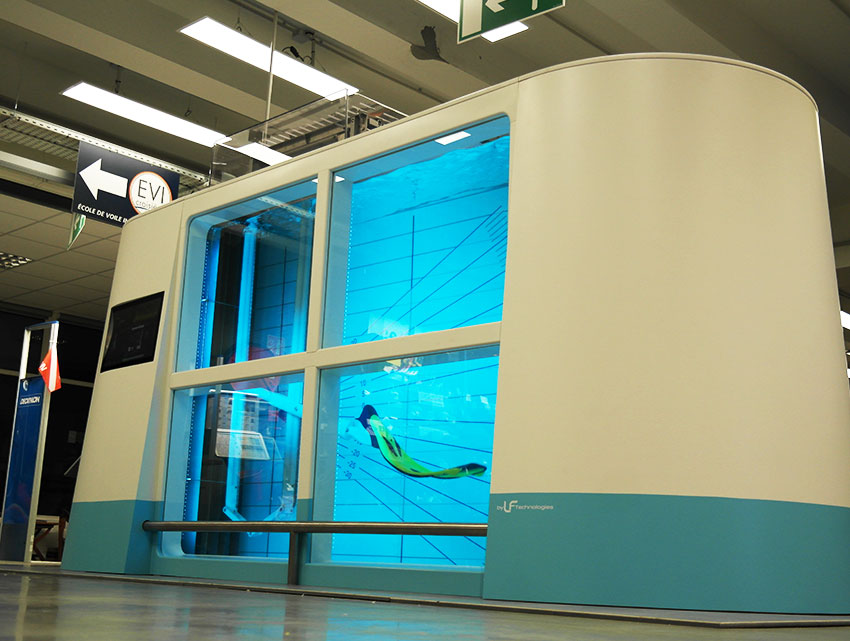

LF Technologies a imaginé un bassin de petit volume où une seule jambe est représentée. Le bassin, de forme oblongue, n’excède pas 4 mètres de long par 1,5 mètres de large. Sa forme permet une circulation de l’eau nécessitant peu d’effort.

Deux quilles équipées de chariots permettent de simuler une jambe humaine. En faisant varier la position des chariots, il est possible de simuler plusieurs tailles de jambes.

La circulation de l’eau s’effectue grâce à des hélices pour simuler la vitesse d’avance du plongeur dans l’eau.

LF Technologies a proposé un système permettant de qualifier la palme seule et de mesurer ses performances dans différentes configurations de palmage.

Les mesures effectuées permettent de caractériser et classer les palmes testées selon des critères objectifs de force de poussée, de puissance de palmage et d’efficience.
