Banc de test de cartouche thermostatique pour robinet

LA SOLUTION APPORTÉEPAR LF TECHNOLOGIES

Fonctions principales

Objectif

Réalisation d’un banc de réglage et contrôle de cartouches thermostatiques

Problématique

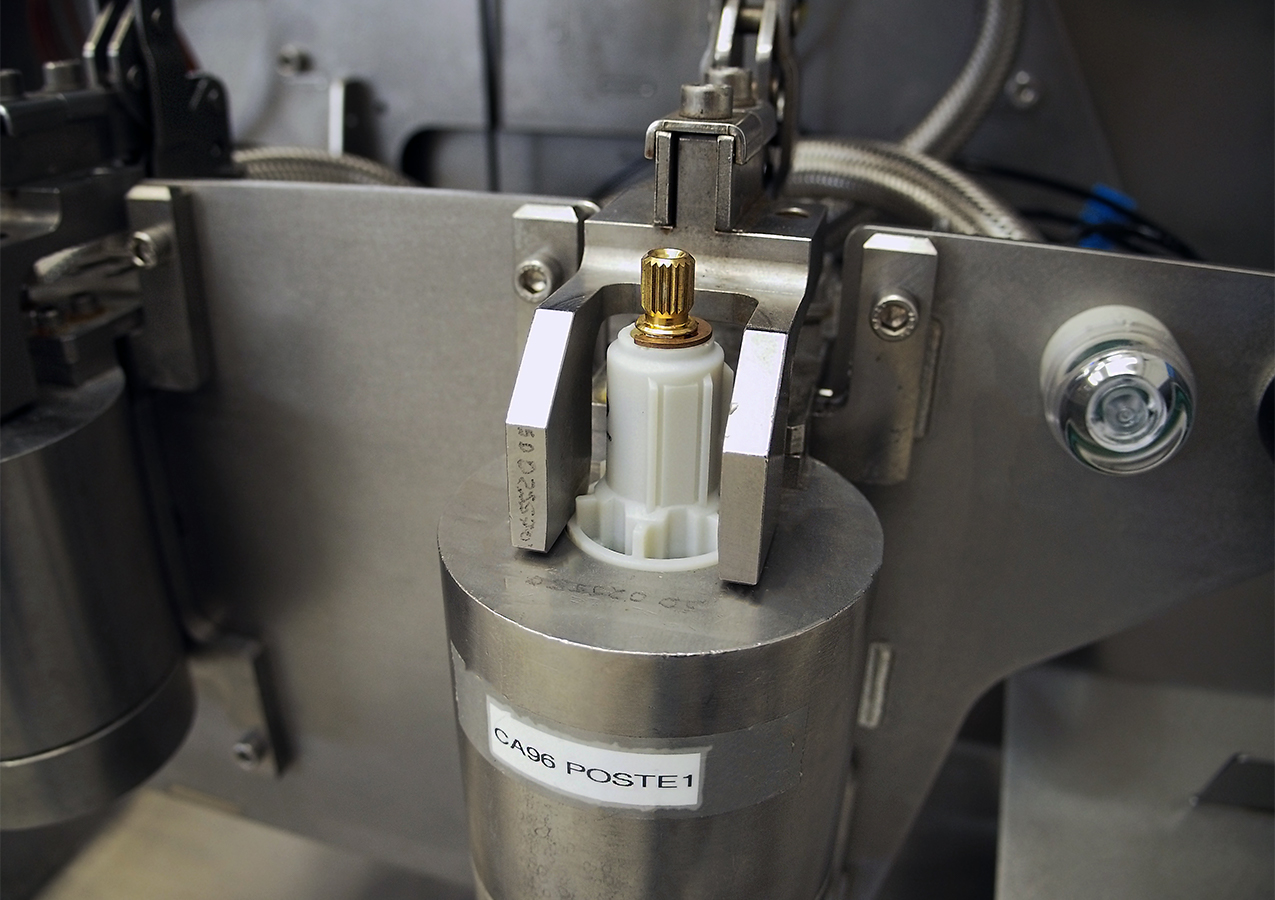

Ce banc de test hydraulique a pour but de régler et contrôler les cartouches thermostatiques. Chaque cartouche thermostatique doit être préréglée à 38°C, avant montage final dans le mitigeur. Le banc doit aussi permettre de vérifier le bon fonctionnement de la cartouche.

Solution et Résultat

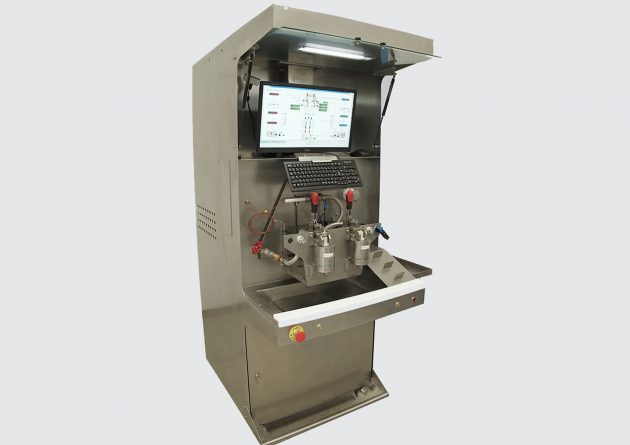

Le banc proposé par nos ingénieurs est un banc de test en production aux fonctions simplifiées. Il répond au cahier des charges autant pour le réglage que pour le test des cartouches.

Lors du cycle automatique, les fonctions suivantes sont enchainées :

Test d’étanchéité

Les pompes amènent l’eau à la pression désirée, puis la vanne de sortie et les vannes d’entrée sont fermées. Le programme mesure alors les chutes de pression dans les cartouches thermostatiques. Toute fuite détectée arrête instantanément le test.

Réglage de température

Les pompes amènent l’eau à la pression désirée et l’opérateur règle la température mitigée.

Test d’antiscald (anti-brûlure)

Le test d’antiscald permet de s’assurer de la coupure du débit d’eau en cas de perte d’alimentation en eau froide

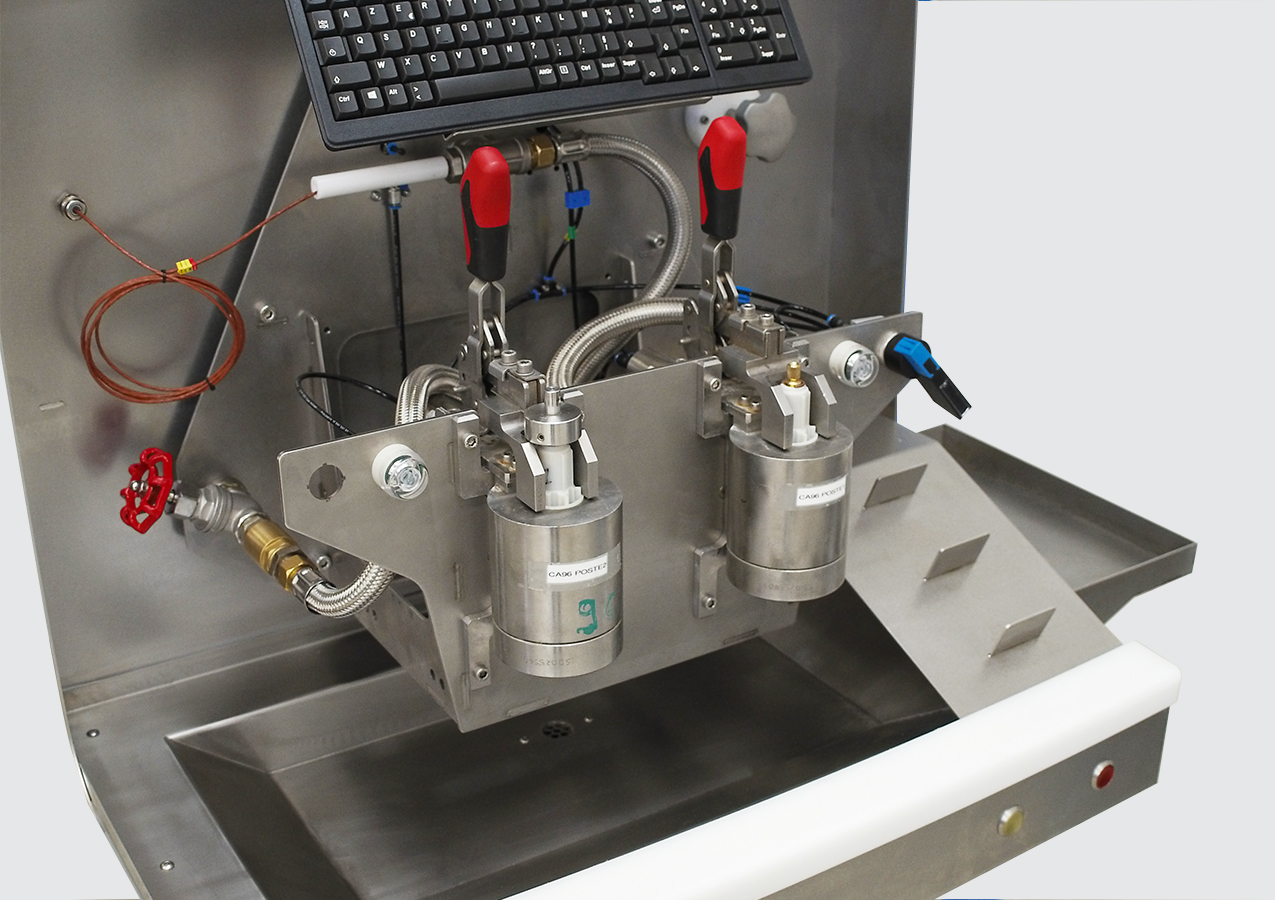

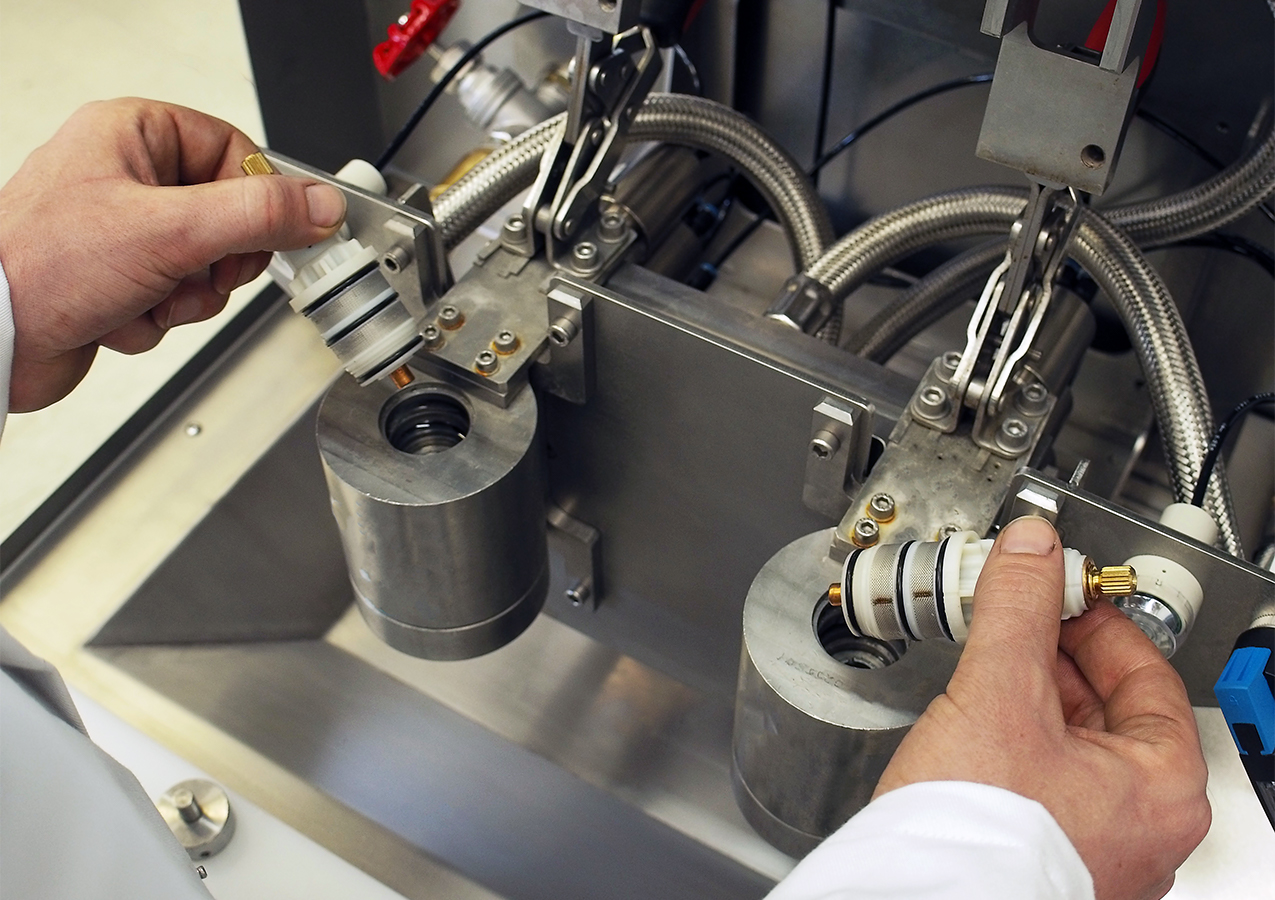

Le banc permet de régler et de tester des cartouches thermostatiques sur 2 postes, en temps masqué. Les résultats des tests sont sauvegardés dans un fichier permettant d’établir des statistiques de production.
