Banc de test de boites de vitesse
Banc de contrôle pour boîte de vitesse de motobineuse. Test sur la ligne de production. Machine spéciale de production pour évaluation du produit.
LA SOLUTION APPORTÉEPAR LF TECHNOLOGIES
Notre client est le numéro 1 mondial des fabricants de motobineuses.
Fonctions principales
Objectif
Concevoir un banc de test en série pour valider le bon fonctionnement des boîtes de vitesse avant l’installation sur le produit fini.
Problématique
Etudier un banc de production permettant de tester des boîtes de vitesse. La durée maxi du cycle de test doit être inférieure à 2 minutes par produit.
Le test doit permettre de simuler des couples résistants, à plusieurs vitesse de rotation et selon plusieurs rapports de réduction.
Solution et Résultat

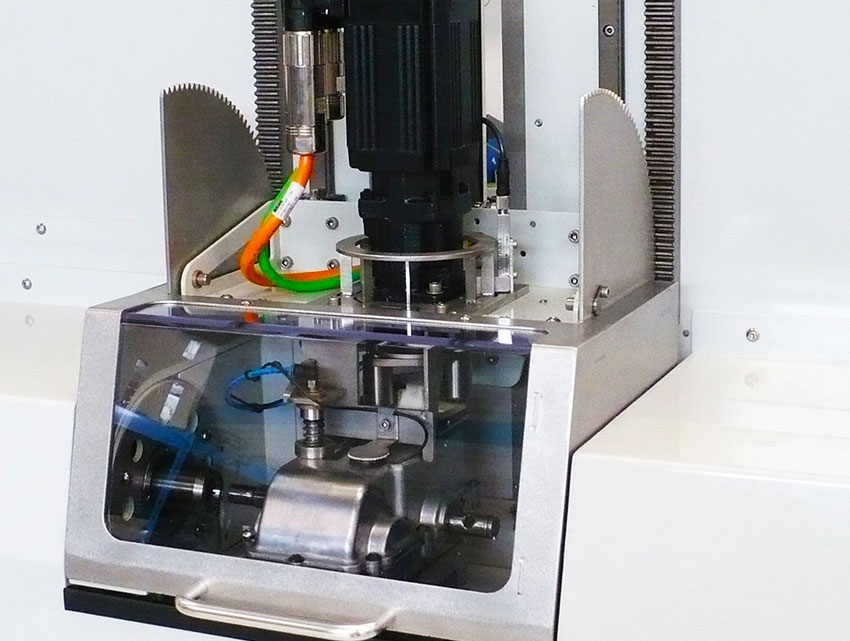

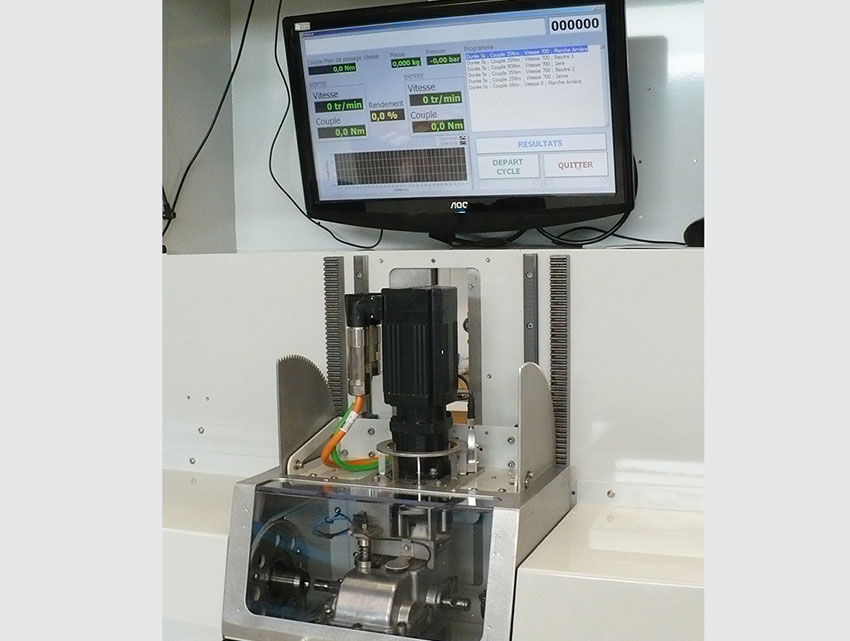

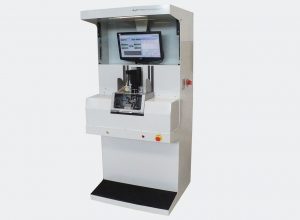

Le design proposé est étudié de manière à obtenir une position de travail assis-debout. La zone de test qui est située à l’avant du banc est surmontée par un écran de contrôle tactile.
La pièce à tester est posée par l’opérateur sur un support équipé d’un capteur de poids permettant le contrôle du niveau de remplissage d’huile.
Un motoréducteur actif assure la puissance en entrée de la boite de vitesse testée. Un motoréducteur la simulation du couple résistant sur l’étage de sortie, grâce à un pilotage de vitesse et de couple haute performance.
La boite de vitesse est mise en pression pour permettre la détection d’une fuite éventuelle. Une vitesse de rotation est appliquée sur l’entrée et un couple est appliqué sur la sortie. Une fois le test terminé, un sélecteur change de vitesse et le cycle de test redémarre de la même manière sur toutes les vitesses (1ère, 2ème, marche arrière).
A contrario, sur les positions neutres, le test vérifie qu’il n’y a aucun couple.
Le banc de test est contrôlé par un PC muni d’un logiciel développé sur mesure. Pendant la phase de test, plusieurs données sont observées :
- les rendements
- le couple d’entrée
- le couple de manœuvre
- la chute de pression
- le couple mesuré en sortie
- la vitesse mesurée en entrée et en sortie.
A l’issue des tests, une étiquette unique est imprimée et collée sur les boîtes de vitesse pour assurer une traçabilité des produits.
Produits testés

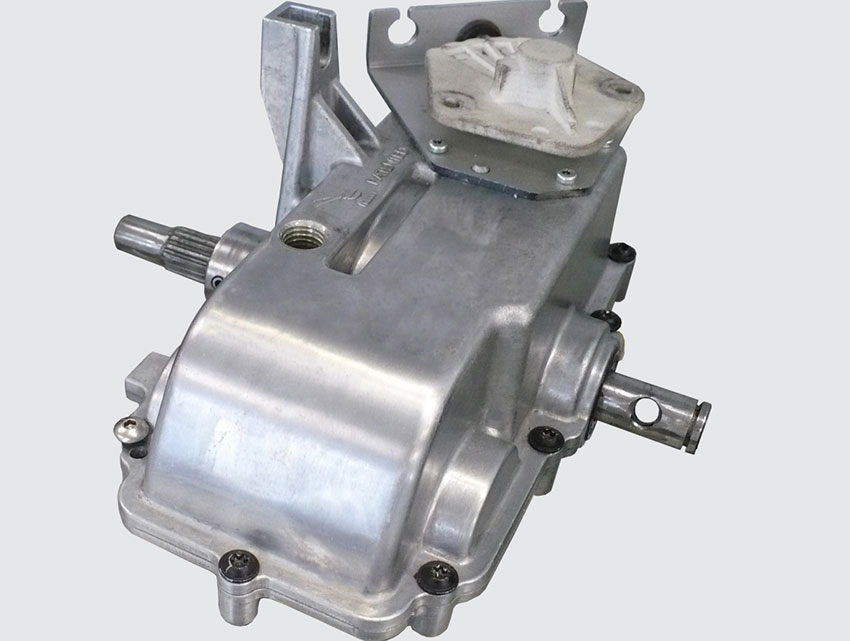

Boîte de vitesse de motobineuse
Une motobineuse est un engin agricole motorisé spécialement conçu pour l’entretien des potagers (travail du sol dans les travaux de jardinage ou de maraîchage).

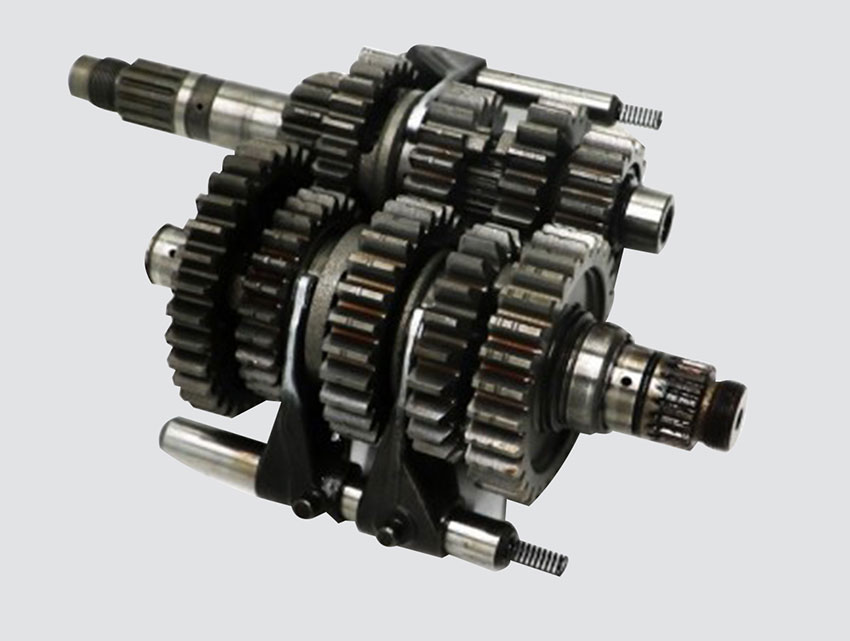

Une boite de vitesse est un dispositif mécanique permettant de faire avancer ou reculer un véhicule en transmettant le couple moteur aux roues par le biais d’un arbre de transmission avec un rapport de réduction réglable.
