Banc de test d’appareils médicaux de ventilation

LA SOLUTION APPORTÉEPAR LF TECHNOLOGIES

Fonctions principales

Objectif

Ces respirateurs artificiels sont composés de plusieurs éléments qui assurent le contrôle du débit, de la pression et du taux d’oxygène envoyé au patient.

L’objectif de notre client est d’intégrer, en amont de l’assemblage des sous-ensembles de contrôle de flux sur le produit final, des contrôles de validation de ces sous-ensembles. Le but étant de détecter toute non-conformité le plus tôt possible dans le processus de fabrication, sans attendre le contrôle du produit final.

Problématique

Notre première problématique consiste à réaliser 2 bancs indépendants, pour le test de 2 composants relativement différents, mais notre client souhaite que ces deux bancs soient construits sur une base identique, avec des options d’équipements différents, et un logiciel de contrôle identique.

Nous avons aussi de fortes contraintes d’espace qui impose d’imaginer une zone de test de petite taille.

Le test de ces produits, leur bridage et leur connexion au banc doivent être automatisés.

Le test doit être assuré avec un grand niveau de traçabilité, pour l’ensemble des points de mesure et de contrôles.

Solution et Résultat

L’équipement proposé est un ensemble de deux bancs de test équipés de plus ou moins d’option et de platine de test spécifique à chaque produit.
Pour pallier au problème de contrainte d’espace, chaque banc est conçu en deux parties distinctes :

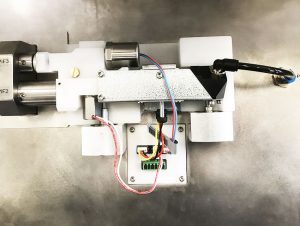

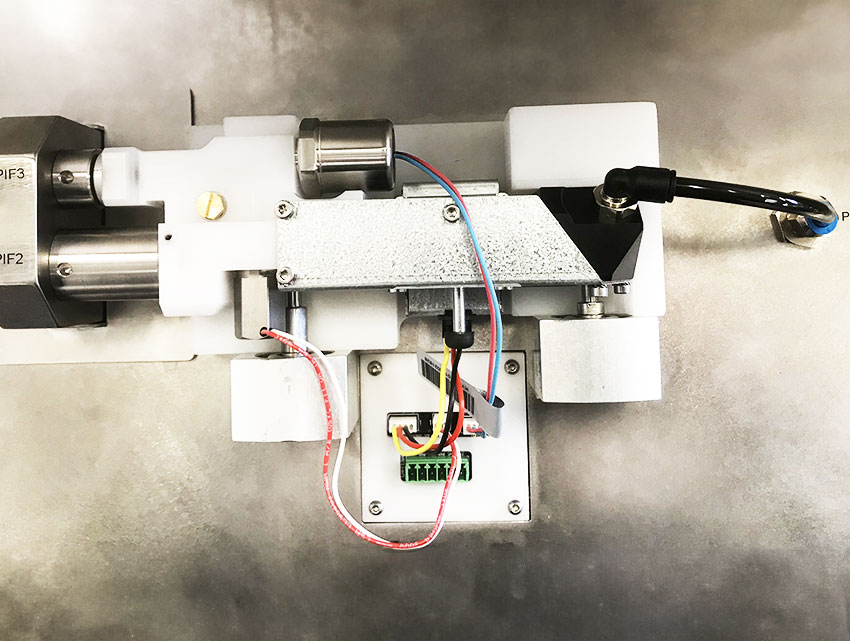

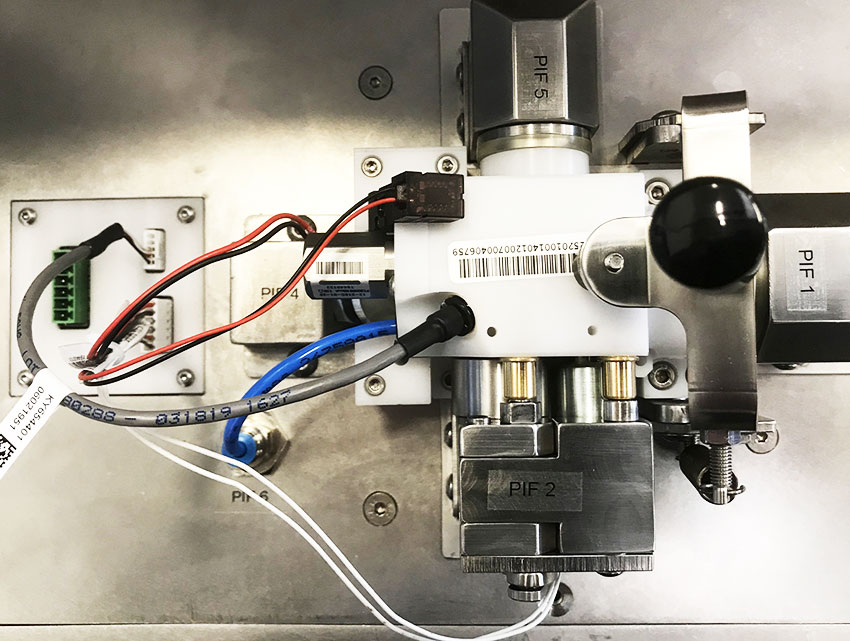

• 1 zone de test de petite taille, posée sur un établi
• 1 système de commande électrique et pneumatique déporté à proximité du banc (identique pour les deux machines).

Les éléments constituants les appareils médicaux subissent des tests d’étanchéité à l’air, de mesure de débit, de vérification de toutes leurs fonctions.

Le logiciel développé en interne, permet d’éditer des programmes de tests, visualiser des mesures et des graphiques et sauvegarder des résultats. Ces résultats sont enregistrés dans une base de données SQL s’intégrant parfaitement au système de gestion de données produit de notre client.

La sécurité est assurée par un ensemble de systèmes, tel qu’un capot en polycarbonate protégeant des projections, un arrêt d’urgence coupant les alimentations d’arrivées en air et stoppant l’essai en cours.
