Banc de production de cartouche de robinet

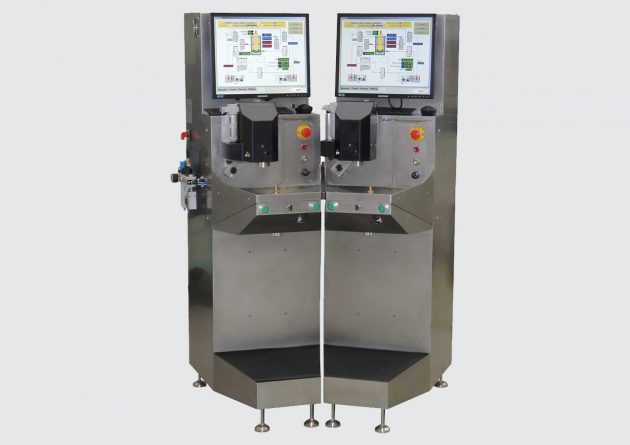

Banc de test de robinetterie sanitaire permettant le test de deux cartouches thermostatiques simultanément. Permet diverses mesures, tests d’antiscald, gravure de la position 38°C, etc.
LA SOLUTION APPORTÉEPAR LF TECHNOLOGIES
Notre client est un fabricant européen de produits pour la robinetterie sanitaire (tête de robinets, cartouches thermostatiques, etc.).
Fonctions principales
Objectif
Concevoir un banc de tests de robinetterie pouvant régler et tester des cartouches thermostatiques ainsi que repérer la position 38°C.
Problématique
Le banc de réglage doit être équipé de plusieurs postes, permettant d’effectuer le test et le réglage de plusieurs cartouches simultanément avec un seul opérateur.
Le banc doit pouvoir combiner de nombreuses fonctions de test et un réglage automatisé de la température.
Solution et Résultat
Le banc proposé par nos ingénieurs est un banc de test et de réglage en production aux fonctions simplifiées. Il répond au cahier des charges autant pour le réglage que pour le test des cartouches.
Lors du cycle automatique, les fonctions suivantes sont enchainées :
Test d’étanchéité
Les pompes amènent l’eau à la pression désirée, puis la vanne de sortie et les vannes d’entrée sont fermées. Le programme mesure alors les chutes de pression dans les cartouches thermostatiques. Toute fuite détectée arrête instantanément le test.
Réglage de température
L’actionneur motorisé fait tourner la commande de réglage de la température de la cartouche jusqu’à obtenir la température désirée.
Test d’antiscald (anti-brûlure)
Le test d’antiscald permet de s’assurer de la coupure du débit d’eau en cas de perte d’alimentation en eau froide.
Le banc permet de régler et de tester des cartouches thermostatiques sur 2 postes, en temps masqué. Les résultats des tests sont sauvegardés dans un fichier permettant d’établir des statistiques de production.
Le banc est également équipé d’un système de gravure permettant de marquer un repère de la position 38°C, puis d’un système de soufflage pour éliminer l’excédent d’eau.
Produits testés
Cartouche thermostatique en laiton
Cartouche thermostatique en plastique
Banc de production de cartouches de robinets
Banc de production servant a régler et contrôler les cartouches thermostatiques. Ce banc permet de :
– Vérifier la présence de joints par un test d’étanchéité.
– Asservir les pressions d’eau chaude et d’eau froide.
– Vérifier que les températures d’alimentation d’eau soient dans la plage définie par l’utilisateur.
– Vérifier le réglage de débit.
– Effectuer un test de température mitigée en position plein chaud (norme C3 / ECAU).
– Actionner la cartouche sur toute sa plage d’utilisation, et vérifier le couple de manœuvre.
– Règler automatiquement la température d’eau mitigée à 38°C.
– Effectuer un test d’antiscald et d’hyteresis.
– Effectuer un fraisage de la cartouche pour repérer le 38°C
– Sécher les cartouches par soufflage d’air.
Banc de réglage de cartouches thermostatiques
Banc de production servant a régler et contrôler les cartouches thermostatiques. Ce banc permet de :
– Vérifier la présence de joints par un test d’étanchéité.
– Asservir les pressions d’eau chaude et d’eau froide.
– Vérifier que les températures d’alimentation d’eau soient dans la plage définie par l’utilisateur.
– Vérifier le réglage de débit.
– Effectuer un test de température mitigée en position plein chaud (norme C3 / ECAU).
– Actionner la cartouche sur toute sa plage d’utilisation, et vérifier le couple de manœuvre.
– Règler automatiquement la température d’eau mitigée à 38°C.
– Effectuer un test d’antiscald et d’hyteresis.
– Effectuer un fraisage de la cartouche pour repérer le 38°C
– Sécher les cartouches par soufflage d’air.
NOTRE BANC DE TEST CLÉ POUR CES ESSAIS
Banc de réglage automatique de température et test pour Cartouches thermostatiques
ThermControl-Auto
Le banc de réglage et de tests de cartouches thermostatiques permet de tester le comportement d’une cartouche thermostatique (étanchéité, débit, antiscald) et d’ajuster manuellement ou automatiquement la commande de réglage de température de la cartouche.
Le banc de réglage et de contrôle manuel des cartouches thermostatiques permet :
- un test d’étanchéité à l’air et/ou à l’eau
- le réglage de la température et du débit de l’eau mitigée
- la mesure de la température de l’eau mitigée en plein chaud
- la mesure de l’étanchéité
- la mesure d’antiscald et d’hystérésis
Banc développé pour répondre à ces normes :
EN-1112
