Banc de pression statique de frein de vélo

LA SOLUTION APPORTÉEPAR LF TECHNOLOGIES

Notre client, l’Ecole Centrale de Lyon, propose des formations en adéquation avec la recherche dans le domaine de l’ingénierie.

Fonctions principales

Objectif

Pilotage automatique en pression d’un frein à disque hydraulique dans le cadre d’un banc d’essais de recherche vibro-acoustique.

Problématique

L’équipement proposé doit être :

• compatible avec le fluide minéral utilisé
• compatible avec les faibles volumes de fluides déplacés
• silencieux.

Solution et Résultat

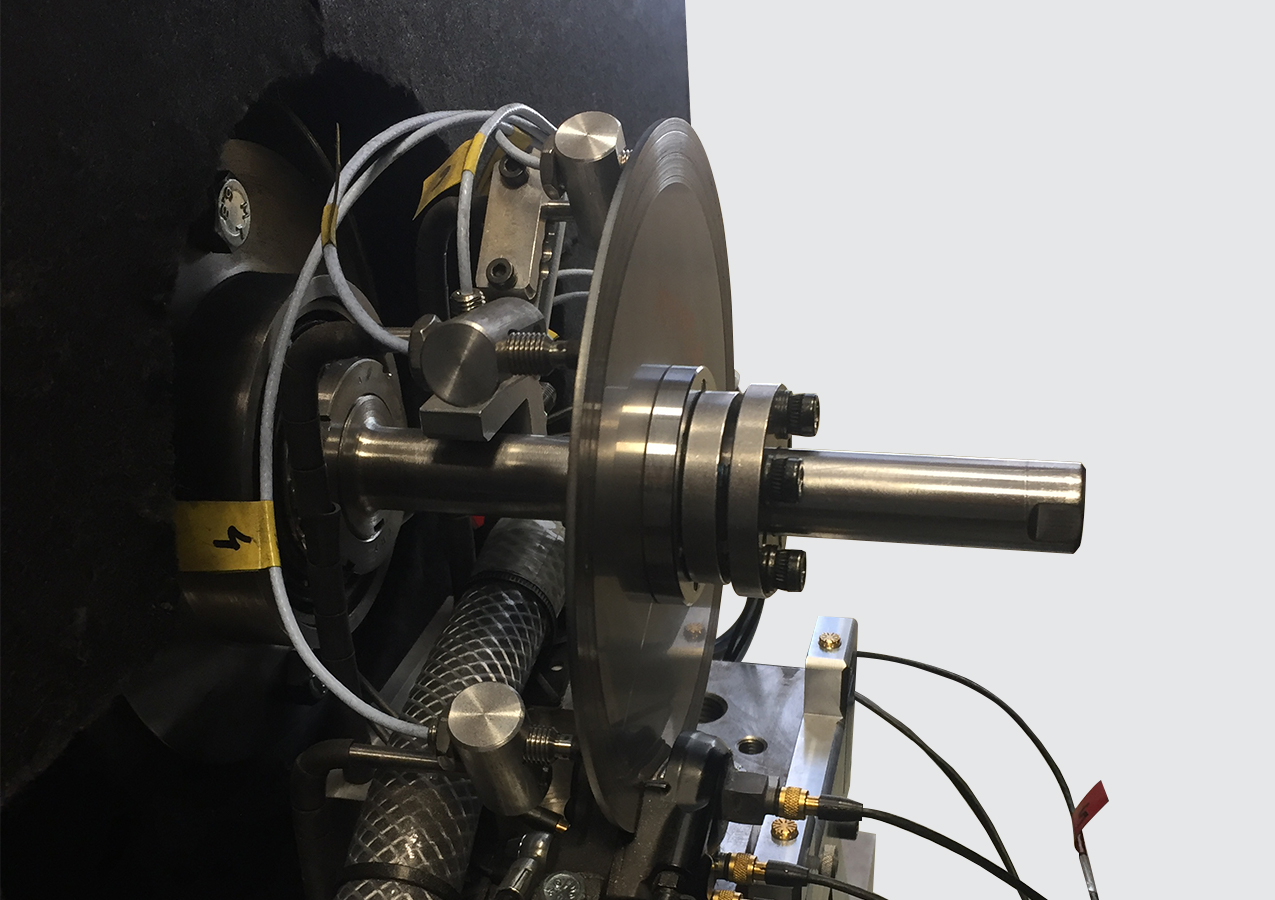

L’équipement proposé est destiné à générer une pression statique, sur un fluide hydraulique, à partir d’une consigne analogique délivrée par le client, dans le but d’asservir la pression d’un système de frein à disque sur un banc d’essai.

L’équipement se compose de :

• 1 générateur de pression statique

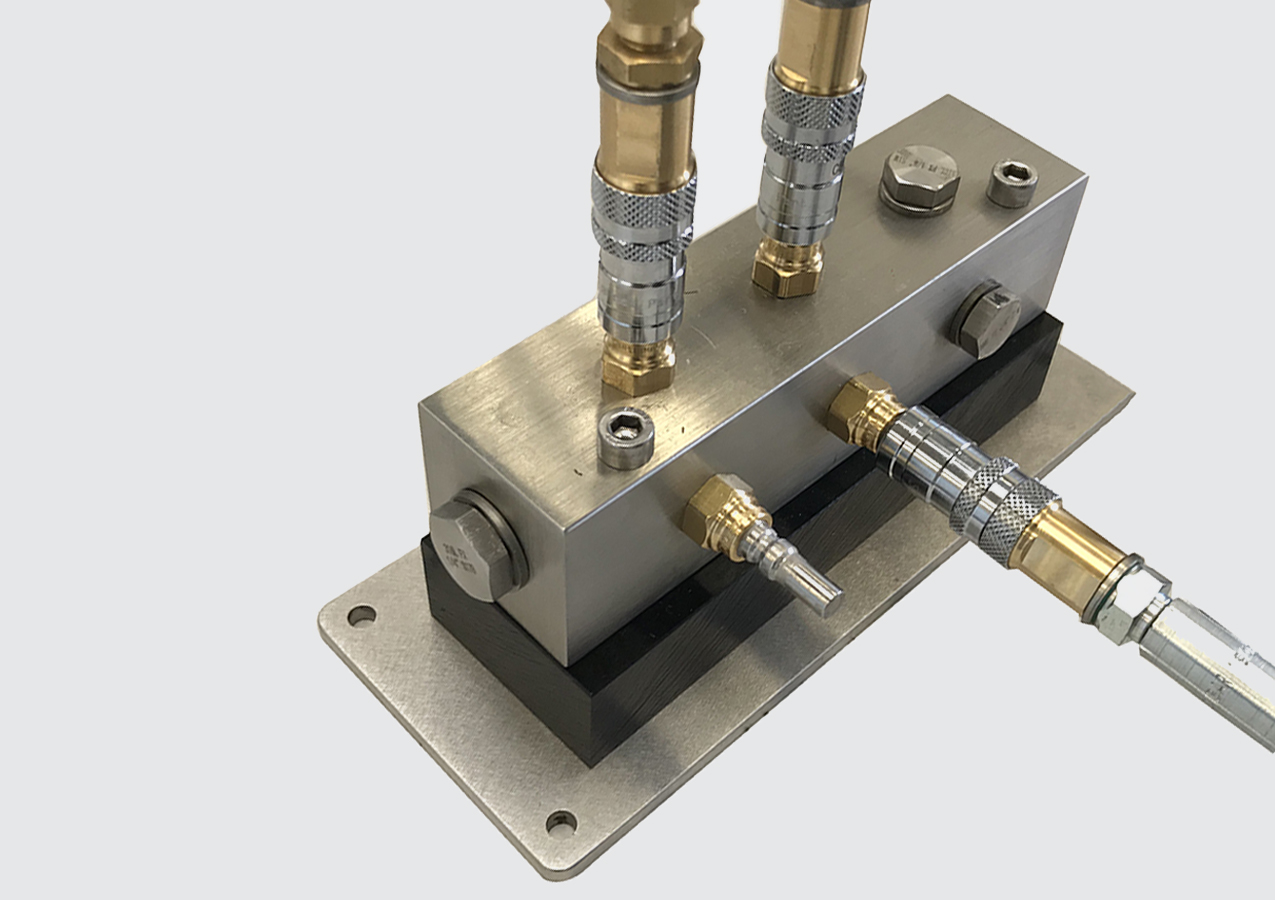

• 1 brin central permettant de connecter le générateur et équipé de la mesure de pression
• 1 brin de sortie
• 1 unité de pilotage.

Le générateur de pression est constitué d’un piston plongeur entraîné par un servo vérin électrique associé à un capteur de pression. La pression est régulée grâce au mouvement du piston plongeur qui comprime le fluide dans une chambre.

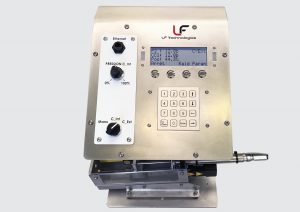

L’unité de commande et déportée sur un pupitre. L’interface de pilotage, développé sur mesure par nos programmeurs, propose un affichage en temps réel de la pression réelle et de la pression de consigne.
