Banc de performance hydraulique pour robinet mitigeur

LA SOLUTION APPORTÉEPAR LF TECHNOLOGIES

Nous équipons les fabricants ou distributeurs de robinets, cartouches mécaniques ou cartouches thermostatiques.

Fonctions principales

Objectif

Concevoir un banc qui permet de tester de manière automatique la conformité aux normes de tous types de robinets et de cartouches.

Le banc doit pouvoir s’adapter à une multitude de géométries de produits et s’adapter aux systèmes d’alimentation d’eau chaude et d’eau froide de nos clients.

Problématique

Nos clients avaient chacun des problématiques de tests spécifiques à leur domaine :

Pour les fabricants de robinets :

Faire des essais de RetD, et vérifier la conformité aux normes.

Pour les fabricants de cartouches :

Faire des essais de RetD et vérifier que le produit de leur clients (robinets), qui intégrera la cartouche, sera conforme aux normes.

Pour les distributeurs de robinets :

Vérifier les caractéristiques produit annoncées par les fournisseurs. Tester les produits retournés par les clients afin d’évaluer les défauts.

Pour les laboratoires de tests :

Vérifier la conformité aux normes

De plus, chaque client possède des systèmes d’alimentation en eau chaude et froide différents, notre banc doit donc pouvoir s’adapter à ces différentes architectures.

Solution et Résultat

Conception d’un banc de performance pouvant tester plusieurs types de produits (cartouches, robinets mécaniques ou thermostatiques…).

LF Technologies a imaginé un banc de performance modulaire permettant de s’adapter à une multitude de produits quelle que soit leur géométrie et s’intégrant aux différents systèmes d’alimentation d’eau chaude et d’eau froide des clients.

Ce banc intègre notamment un système de positionnement et d’orientation réglable du robinet, et une arche permettant la fixation des actionneurs motorisés selon une multitude de directions, pour s’adapter aux différentes géométries de produits.

La conception de ce banc est modulaire, et intègre beaucoup d’option différentes (modules). Grâce à cette conception modulaire, nous pouvons proposer un équipement optimisé en fonction des types de robinets et des normes testées.

Ces différents modules permettent aussi de s’adapter à une multitude de circuits d’eau chaude et froide (circuits fermés ou en eau perdue, alimentation sous pression ou par gravité, asservissement de température interne au banc, etc).

Le logiciel de pilotage permet de réaliser des tests en mode manuel ou automatisé selon des procédures de tests programmables. Le banc est fourni avec des procédures de tests conformes aux normes.

Produits testés

ROBINET MITIGEUR MÉCANIQUE

Robinets simples, mélangeurs, mitigeurs mécaniques, mitigeurs thermostatique, robinets temporisés, robinets à commande électronique, mitigeurs séquentiels, cartouches mécaniques, cartouches thermostatiques et autres produits de robinetterie.

CARTOUCHE THERMOSTATIQUE LAITON

Les cartouches thermostatiques sont des composants de robinetterie. Elles permettent de réguler automatiquement la température de l’eau.

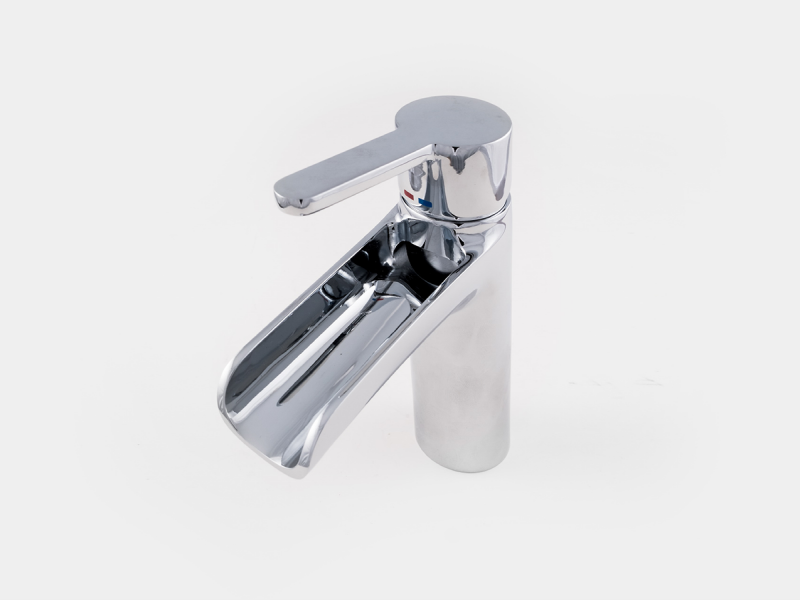

Robinet mélangeur

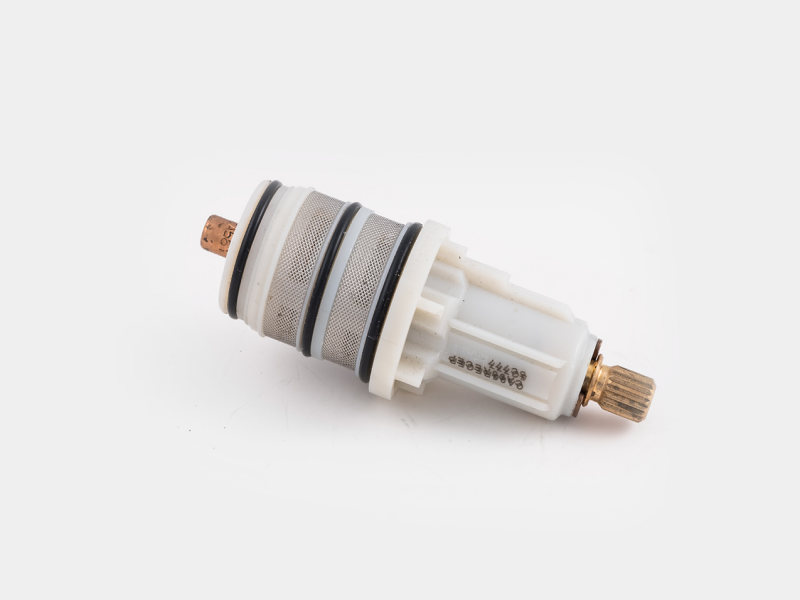

Cartouche thermostatique plastique

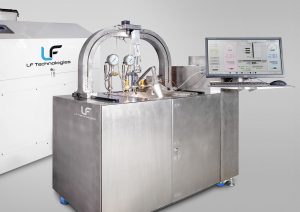

Banc de performance pour mitigeur thermostatique

Le banc d’essais de performance Perf-Multi a pour fonction d’éprouver la résistance mécanique et les cartouches hydrauliques des robinets, des mélangeurs ou encore des mitigeurs thermostatiques et mécaniques.

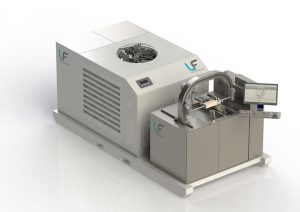

Banc de performance autonome

Le Skydrobench est un ensemble complet de banc de test capable d’effectuer des tests de performance, d’endurance et de réglage sur tous les types de robinets sanitaires.

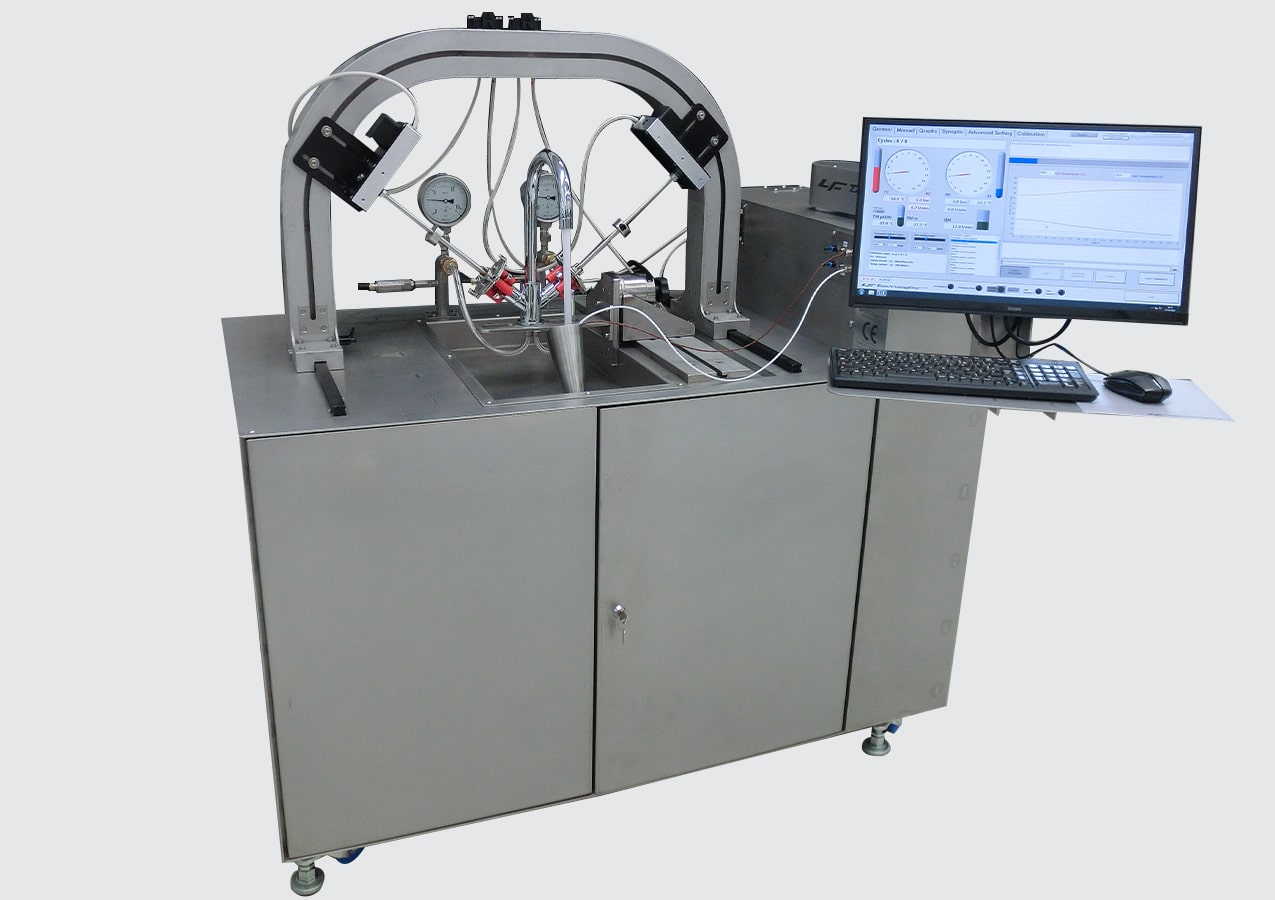

Banc de performance pour mitigeur mécanique

Le banc d’essais de performance Perf-Valve a pour fonction d’éprouver la résistance mécanique et les cartouches hydrauliques des robinets, des mélangeurs ou encore des mitigeurs thermostatiques et mécaniques.

Test Mitigeur Mécanique

Test d’endurance d’un mitigeur mécanique selon la norme NF077. Le mouvement du mitigeur est obtenu grâce à un actionneur rotatif et un actionneur linéaire synchronisés, pilotés par ordinateur.

NOTRE MODULE DE TEST CLÉ POUR CES ESSAIS de performance pour robinet mitigeur PERF-VALVE

Le banc d’essai de performance pour robinets et mitigeurs mécaniques est un banc d’essai dont l’objectif est de mesurer les performances des équipements de robinetterie au travers d’instruments de mesure. La station permet de tester la résistance mécanique et les caractéristiques hydrauliques des robinets, mélangeurs et mitigeurs mécaniques.

Ce banc d’essai est utilisable par :

la R&D pour la conception ;
la production pour la réalisation d’essais de série ;
le laboratoire pour la caractérisation, la qualification et le respect des normes.

Nos bancs d’essai de robinetterie sont conçus sur une base modulaire et peuvent être équipés d’un logiciel qui permet d’automatiser les essais pour piloter les instruments de mesure, de réaliser des tests normalisés en autonomie et de délivrer un rapport documenté. Le logiciel est chargé d’enchaîner les scénarii de tests (réglage de débit, de température, séquences de test selon normes…), de relever les résultats de mesure, d’effectuer des calculs et d’éditer un rapport de résultat.
