Banc de génération de pression pour canalisation

LA SOLUTION APPORTÉEPAR LF TECHNOLOGIES

Notre client est l’expert mondial des métiers de l’eau et des déchets. Il met sa capacité d’innovation au service d’une gestion durable des ressources.

Fonctions principales

Objectif

Vérifier que le produit est en bon état et qu’il n’y a pas de détérioration du produit (fuite, casse, etc.), vérifier si le tuyau peut résister à la pression et aux chocs thermiques, pendant toute sa durée de vie.

Appliquer une pression cyclique et statique jusqu’à 25 bars et 450 bars sur des tuyaux de canalisations.

Et des coups de Bélier jusqu’à 50 bars.

Problématique

Simuler un coup de bélier dans une canalisation de gros diamètre.

Le coup de bélier est un phénomène qui se produit lorsqu’une quantité d’eau se déplace à grande vitesse dans une canalisation et qu’elle est arrêtée net (par la fermeture d’une vanne par exemple). L’eau en mouvement ayant accumulée de l’énergie cinétique, cette énergie doit se dissiper. La dissipation de cette énergie se présente sous forme d’un choc dans la canalisation.

Pour simuler ce phénomène en laboratoire, il faut générer une augmentation de pression vive et paramétrable (en fonction des canalisations testées : plastiques, fontes …)

Solution et Résultat

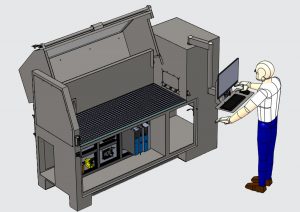

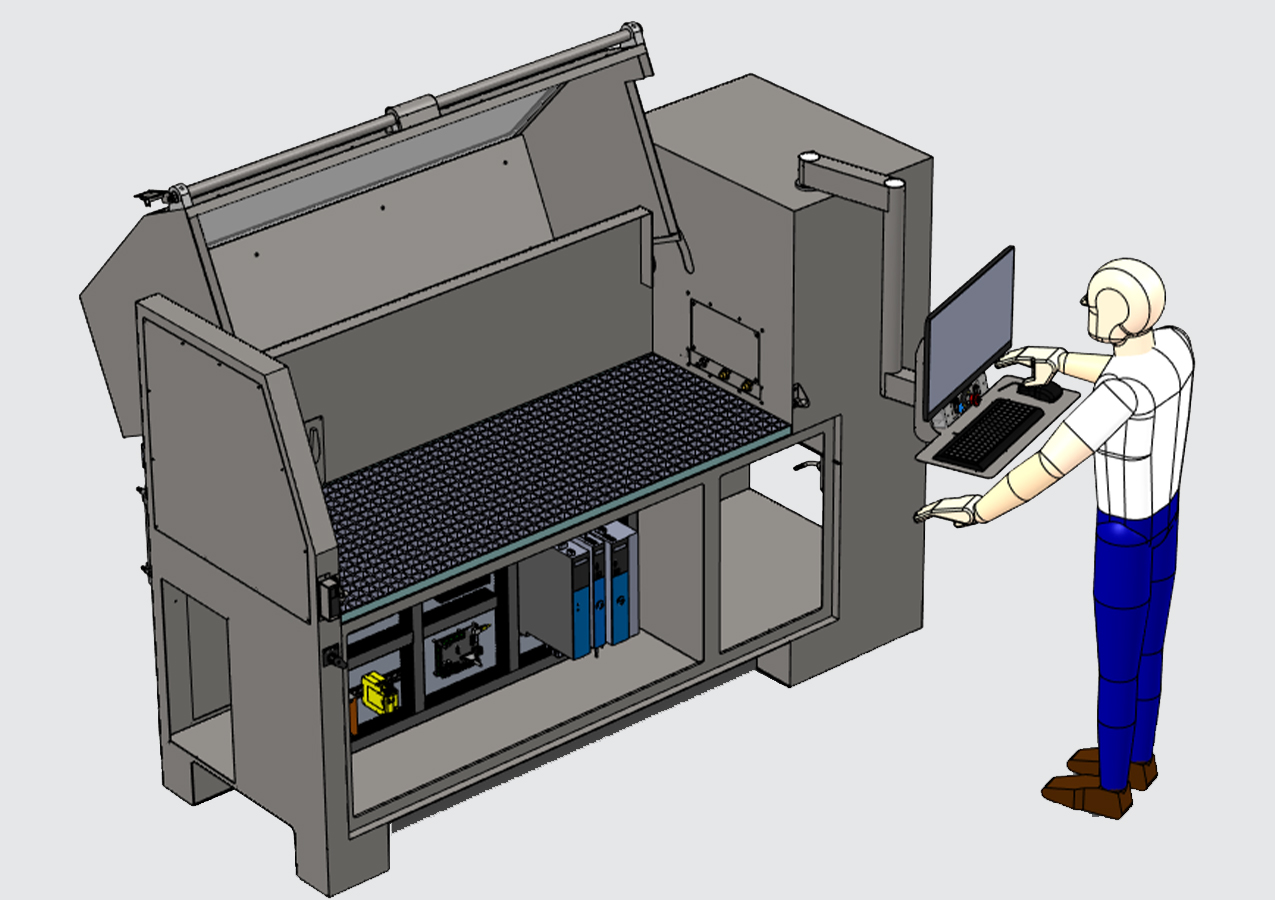

La solution proposée est banc permettant d’appliquer des pressions cyclique et statique.

Il est équipé d’un système d’alimentation autonome. La machine est ainsi utilisée sans raccordement permanent à un réseau d’alimentation et d’évacuation.

L’équipement est composé de plusieurs circuits de tests. Chaque circuit permet la purge et le test en pression.

Circuit permettant des essais cycliques de pression jusqu’à 25 bars
Circuit permettant des essais cycliques et des tests d’éclatement jusqu’à 450 bars
Circuit permettant d’effectuer des coups de bélier jusqu’à 50 bars.

La mise en pression de chaque circuit est réalisée par un piston plongeur motorisé qui vient comprimer l’eau du circuit. Le déplacement du piston du générateur de pression donne une mesure de volume. Une variation brutale de cette mesure de volume permet de détecter une fuite ou un éclatement.

Déroulement d’un test :

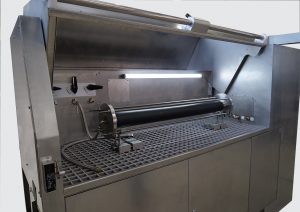

Le produit testé est posé dans l’évier. Il est raccordé au circuit de test adéquat.

Une fois le produit rempli et purgé, le générateur de pression statique applique la pression programmée selon un profil prédéfini.

Le banc mesure, affiche et enregistre les courbes de pression et de volumes obtenues.

Si une fuite est détectée, le test s’arrête automatiquement.

Coup de bélier :

Pour simuler un coup de bélier, il faut effectuer une montée rapide en pression. Ce pic de pression nécessite une énergie. Dans la réalité, cette énergie correspond à l’énergie cinétique de l’eau en mouvement (avec une grande masse correspondant à une grande longueur de tuyau).

Au niveau du tuyau testé, cette énergie cinétique est convertie en énergie de déformation du tuyau. Ceci correspond au produit de l’augmentation de pression et du delta de volume (expansion du tuyau).
