Banc d'endurance cartouches pour robinetterie

LA SOLUTION APPORTÉEPAR LF TECHNOLOGIES

Notre client est un fournisseur d’équipements sanitaires (robinets mécanique, thermostatique, colonne de douche, etc.), pour cuisine salle de bain et douche. Il est leader du marché des pays Nordiques et leader en Europe Continentale.

Fonctions principales

Objectif

Conception et réalisation d’un banc de test hydraulique répondant aux normes en vigueur avec surveillance précises des mesures de pression, température, débit, force et couple. Notre client désire éprouver ses échantillons afin d’en estimer la durée de vie les performances et les caractéristiques hydrauliques.

Réalisation d’un ensemble de test afin de réaliser des essais d’endurance sur 6 produits ou échantillons différents. Besoin de simplicité et de rapidité de réalisation des tests.

Problématique

Notre client a besoin de tester l’endurance de cartouches thermostatiques de mitigeurs mécaniques. Il souhaite tester plusieurs produits à la fois simultanément et de façon indépendante. Sa demande était de 6 postes de test.

Solution et Résultat

Nos ingénieurs ont créé un système de test hydraulique constitué de 6 postes d’essais. Ces machines de test fonctionnent indépendamment et simultanément. Elles mesurent pression, température, débit, force et couple tout en évaluant la conformité des cartouches thermostatiques de mitigeurs mécaniques aux normes en vigueur.

Le banc d’endurance dispose de système de sécurité permettant l’arrêt automatique du test en cas de défaut et la protection des opérateurs en cas de fuite du produit testé.

Nos experts ont développé un logiciel propre à cette machine de test. Simple d’utilisation, il réalise et édite automatiquement des rapports de tests. Le banc d’essai est contrôlable à distance et le transfert d’informations et de documents est rendu plus simple.

Création d’un banc d’endurance de cartouches possédant une grande flexibilité de traitement et d’analyse des composants sanitaires, répondant aux normes qui régissent les marchés européens.

Banc d’endurance intégrant un système modulable pouvant tester différents types de cartouches mécaniques indépendamment les unes des autres.

Présence de surpresseur sur chaque poste, afin de tester l’étanchéité à 16 bar
Mesure de fidélité, sensibilité, détermination du débit, etc.
Mesure de fuite / Calcul d’étanchéité
Réglage des températures, débits de la cartouche avec mesure de couple ou force
Surveillance de la température et de la pression d’alimentation
Edition de rapports automatiques

Produits testés

Cartouche mitigeur mécanique

Une cartouche de mitigeur mécanique est l’élément qui permet, à l’intérieur du mitigeur, de régler le mélange d’eau chaude et d’eau froide (et donc la température) et le débit de sortie.

Robinet mitigeur

Une cartouche de mitigeur mécanique est l’élément qui permet, à l’intérieur du mitigeur, de régler le mélange d’eau chaude et d’eau froide (et donc la température) et le débit de sortie.

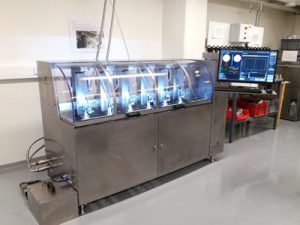

Banc d’endurance de cartouche Banc d’endurance de cartouche

Ce banc d’essais effectue des tests en endurance et en performance sur des cartouches de mitigeurs mécaniques.

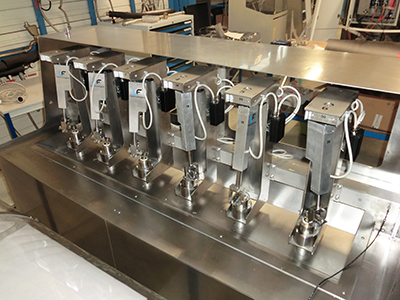

Banc essai cartouches mitigeurs mécaniques postes indépendants

Le banc d’essais est équipé de 6 modules de tests fonctionnant indépendamment et simultanément les uns des autres.

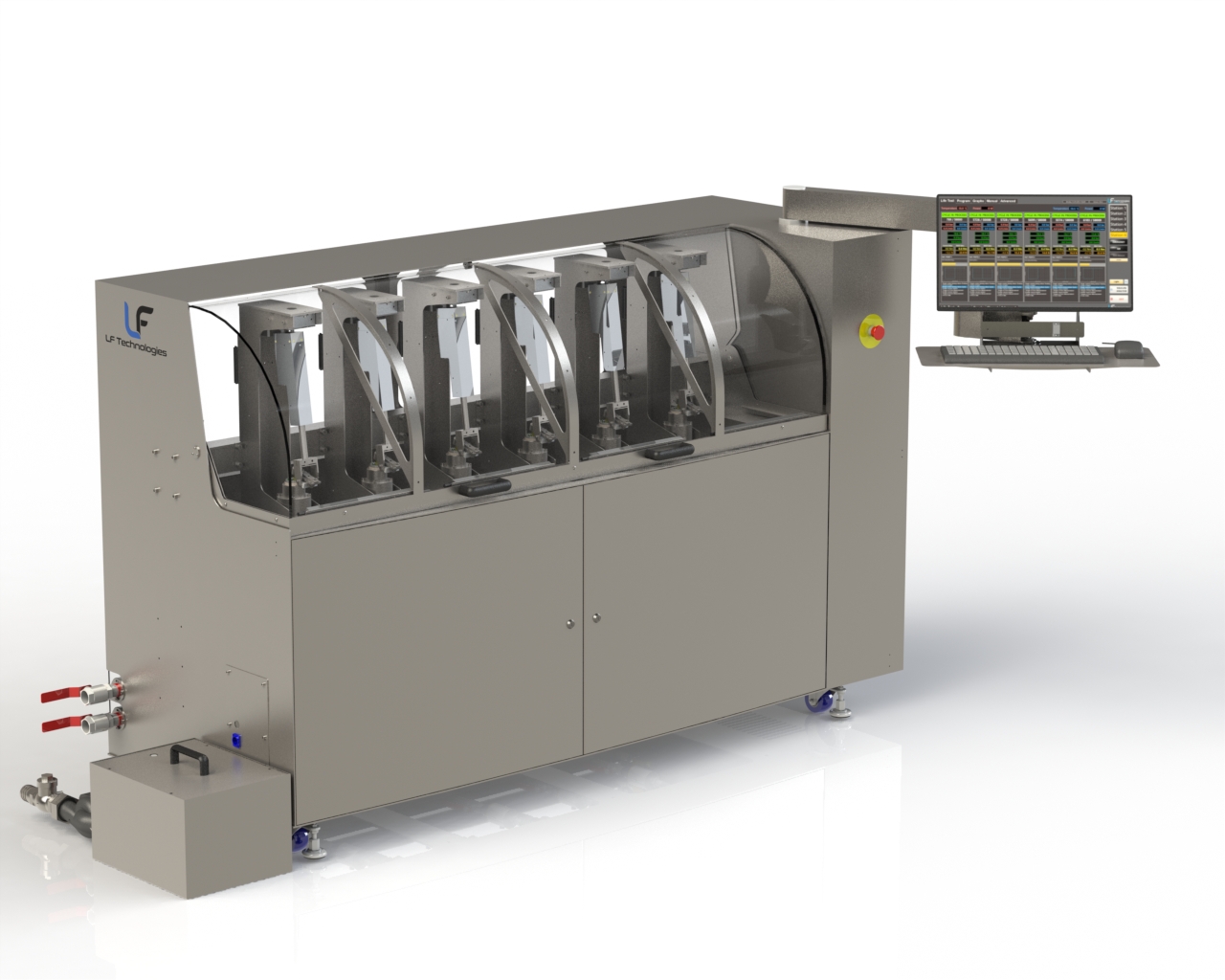

Banc test cartouches mitigeurs mécaniques

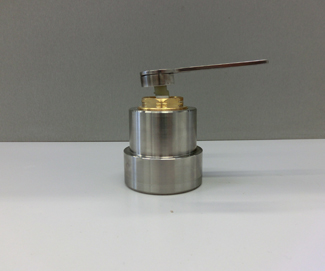

Cartouche mitigeur mécanique

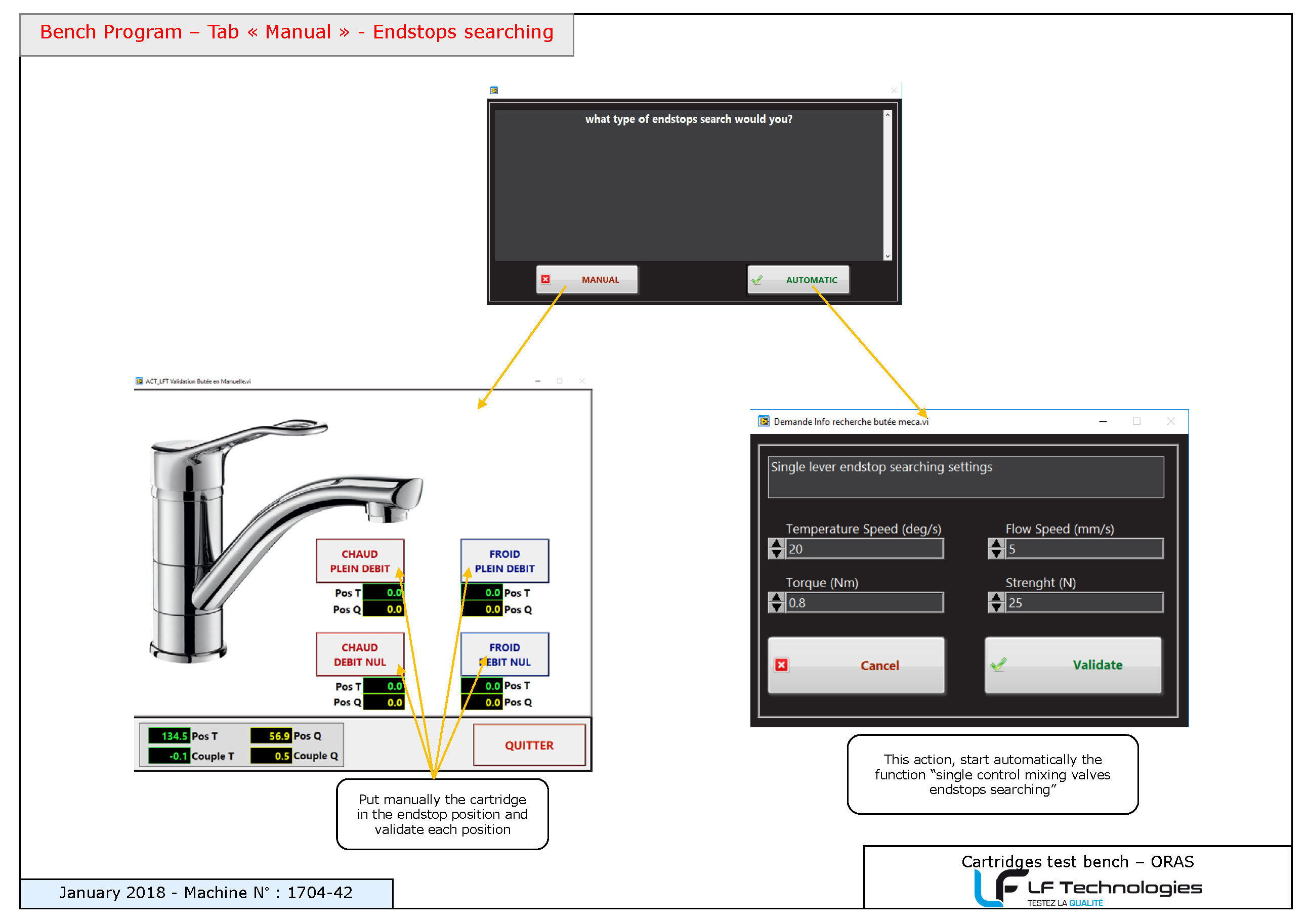

Extrait de la notice du logiciel banc de cartouche

NOTRE BANC DE TEST CLÉ POUR CES ESSAIS Banc d’endurance pour Cartouches Mécaniques LifeCartM

Le LifeCartM est un banc d’endurance permettant de vérifier la durée de vie, les performances et les caractéristiques hydrauliques des cartouches mécaniques pour mitigeur.

Les tests sont réalisés pour répondre aux normes telles que EN 817 et marque NF 077
