Banc d’éclatement de tubes plastiques en production
Réaliser des tests de résistance à l’éclatement de tubes plastiques ou flexibles en les soumettant à une pression interne.
LA SOLUTION APPORTÉEPAR LF TECHNOLOGIES
Notre client est un équipementier automobile mondial, leader dans les solutions de protection et acheminement des réseaux électriques et fluides embarqués.
Fonctions principales
Objectif
Réaliser des tests de résistance à l’éclatement de tubes plastiques ou flexibles en les soumettant à une pression interne.
Problématique
Le banc doit être à la fois capable de tester :
des tubes annelés long. Ces tubes se déforment beaucoup à la mise sous pression.
des tubes lisses courts. Ces tubes possèdent une très forte résistance à la pression.
La régulation de pression doit être très fine et linéaire.
Solution et Résultat
LF Technologies a développé un générateur de pression statique permettant à la fois de répondre au besoin de volume et de précision d’application de la pression.
Le générateur de pression statique est une seringue motorisée, cette seringue possède une faible section afin d’assurer une bonne précision d’application de la pression.
Pour injecter suffisamment de liquide dans les tubes annelés, le générateur de pression statique est équipé d’une vanne à commande automatique, permettant de maintenir la pression dans le tube le temps que la seringue se remplisse à nouveau.
Produits testés
TUYAU TESTÉ JUSQU'À L'ÉCLATEMENT
Les produits testés sont des tubes annelés ou lisses, de diamètres, longueurs et matériaux différents.

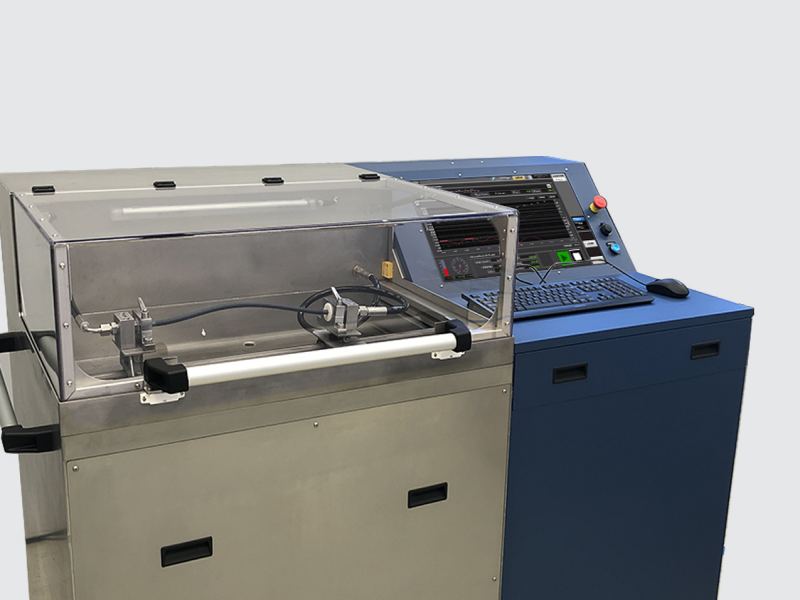

NOTRE BANC DE TEST CLÉ POUR CES ESSAIS Pression éclatement – CRASH-TUBE
Ce banc de test est destiné à réaliser des essais en pression cyclique en eau sur un produit. Il simule des coups de bélier dans des tuyauteries ou teste le vieillissement (en accéléré) des composants. Il contrôle l’absence de fuite par chute de pression ou par détection d’écoulement. Il permet également d’effectuer des tests d’épreuve en pression pour des composants soumis à une législation particulière.
Le but d’un test est d’appliquer des cyclages de pression statique, selon un profil trapézoïdal, dans un produit plus ou moins élastique.
- Installation et bridage de l’échantillon
- Raccordement du flexible d’alimentation et du flexible de purge
- Paramétrage du logiciel / sélection du programme
- Lancement du scénario de test
- Purge automatique, cyclage asservi, surveillance automatique des fuites
- Enregistrement des résultats de l’essai
Banc développé pour répondre à ces normes :
