Banc crash test pour circulateurs de chaudière

LA SOLUTION APPORTÉEPAR LF TECHNOLOGIES

Notre client est une société spécialisée dans la conception et la fabrication de pompes et de circulateurs de chauffage.

Fonctions principales

Objectifs

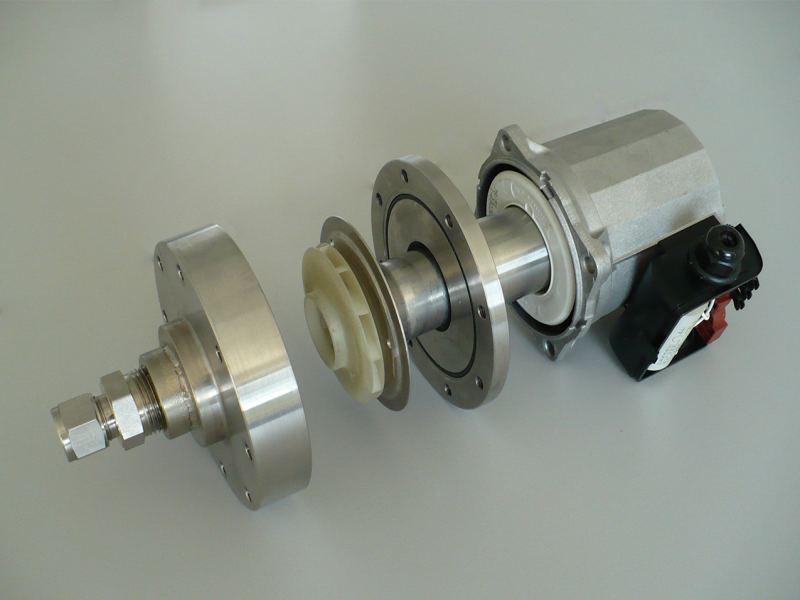

Tester la résistance à la pression sur des circulateurs de chaudière et sur des ensembles hydrauliques jusqu’à leur destruction

Problématique

• Vigilance particulière apportée à l’aspect sécurité
• Haute pression et haute température simultanément

Solution et Résultat

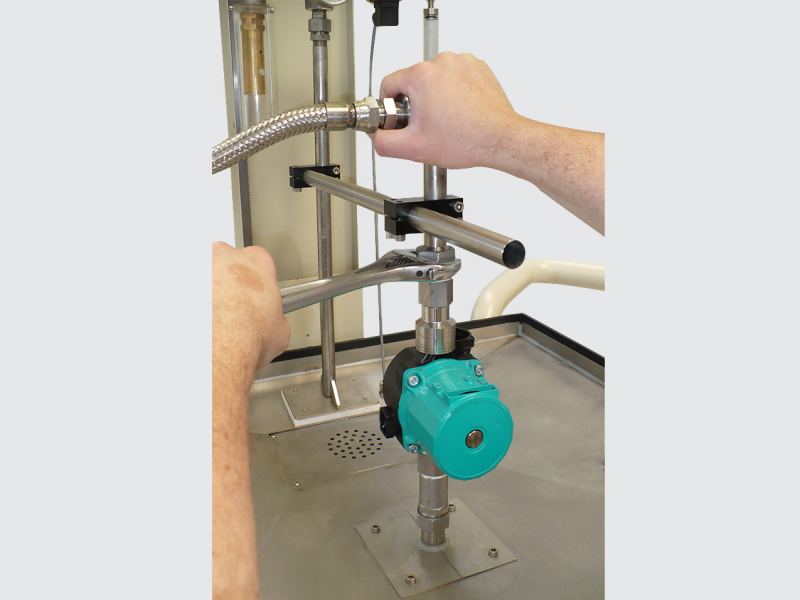

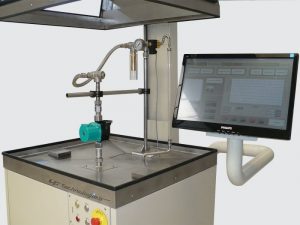

Le banc crash test est composé d’un châssis inox surmonté d’un évier. Le corps de pompe testé est inséré dans un circuit fermé dans lequel circule le fluide d’essai. Il est raccordé à l’évier.

Un piston plongeur vient s’enfoncer dans le circuit pour en réduire le volume et faire monter la pression. L’asservissement est effectué en fonction d’une mesure sur un capteur de pression. La montée en pression s’arrête une fois la consigne atteinte ou lors de la destruction du produit.

Un système étudié sur mesure permet d’assurer la chauffe à très haute pression.

Les pressions et températures de tests sont élevées. Pour assurer la protection des opérateurs en cas de rupture du produit, la machine est équipée de protection tels que :

• Capot en verre sécurit
• Pressostat de sécurité
• Thermostats sur le long du circuit empêchant des chauffes
• Ligne d’arrêt d’urgence
• Détecteur de niveau

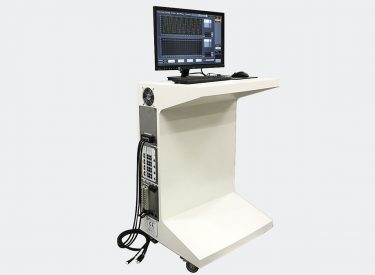

Le banc d’essai est équipé d’un logiciel de supervision intuitif et simple d’utilisation permettant à tout opérateur l’utilisation de l’équipement.
