Puits de Chute Horizontal
Bancs d'essais MécaniquesEssais de chocPuits de Chute Horizontal
MCH

Puits de Chute Horizontal

  • Simulation de très grandes masses (jusqu’à 200 tonnes)
  • La machine a un encombrement restreint et ne possède pas de génie civil
  • Temps de réglage, de montage et de démontage faibles
  • Machine protégée par une butée hydraulique ; absence de charge suspendue grâce à sa position horizontale

Energie max.

50 000 J

Masse simulée

40 à 200 000 kg

Vitesse d'impact

0,5 à 9 m/s

Produits testés

Secteur d’activités

Fonctions principales

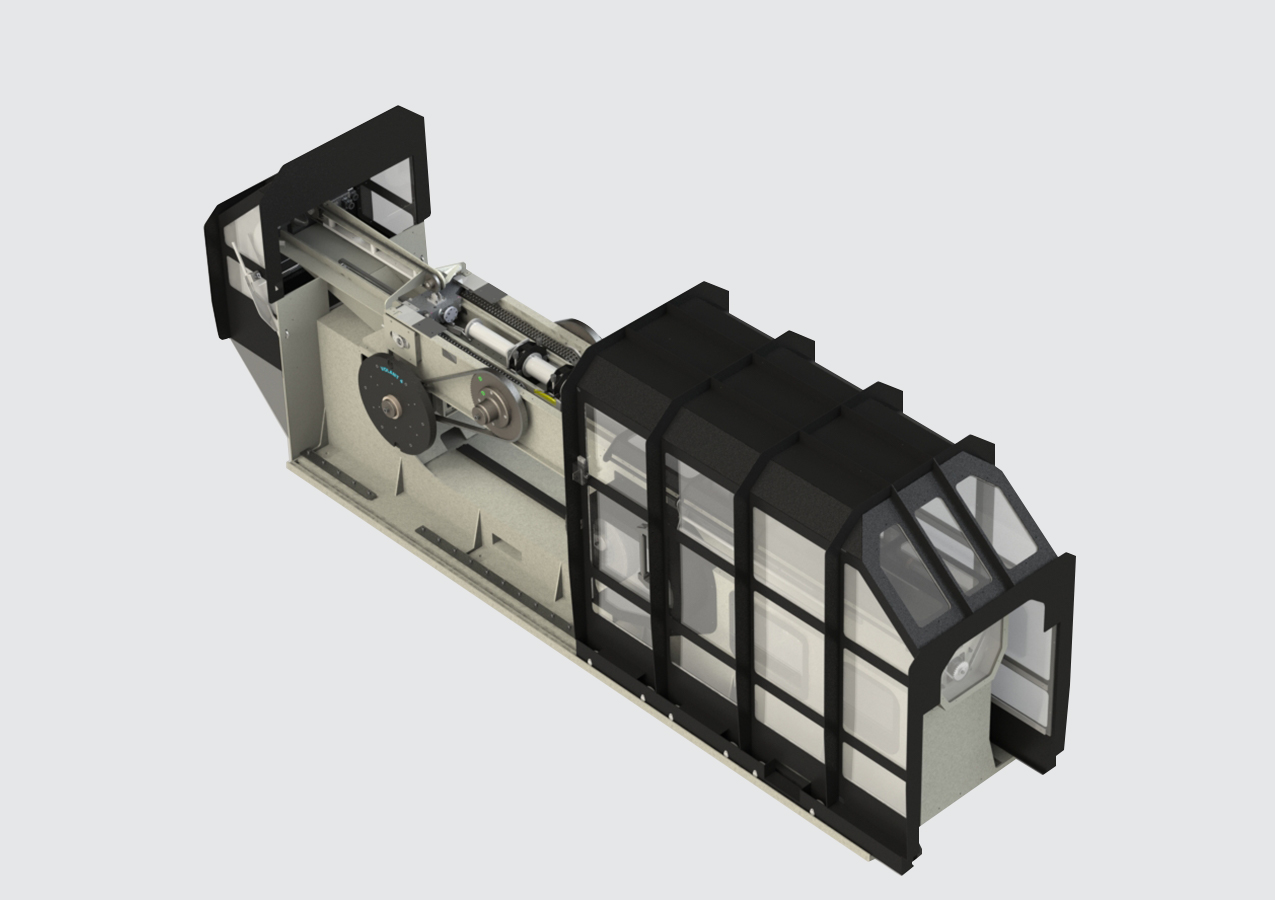

Le puits de chute horizontal (banc de choc dynamique) permet de réaliser des chocs linéaires à énergie, vitesse et masse réglables.

Son système révolutionnaire de simulation de grandes masses permet d’effectuer des essais de choc correspondant à une collision avec une masse de 40 à 200 000 kg à une vitesse réglable de 0,5 à 9 m/s grâce à des volants d’inertie d’une masse inférieure à 200 kg.

Une acquisition à haute fréquence assure l’enregistrement de la courbe force/position à 100 kHz et le calcul des énergies d’impact, absorbée et restituée.

Mode de fonctionnement

Grâce au module de calcul, l’utilisateur sélectionne une masse à simuler et une vitesse ou énergie de choc. Le logiciel indique alors automatiquement quel volant d’inertie utiliser.

Le système de lanceur automatique accélère les volants d’inertie jusqu’à la bonne vitesse, le percuteur est automatiquement embrayé sur le mouvement des volants.

Le système est auto-protégé par une butée hydraulique débrayable à déclenchement automatique.

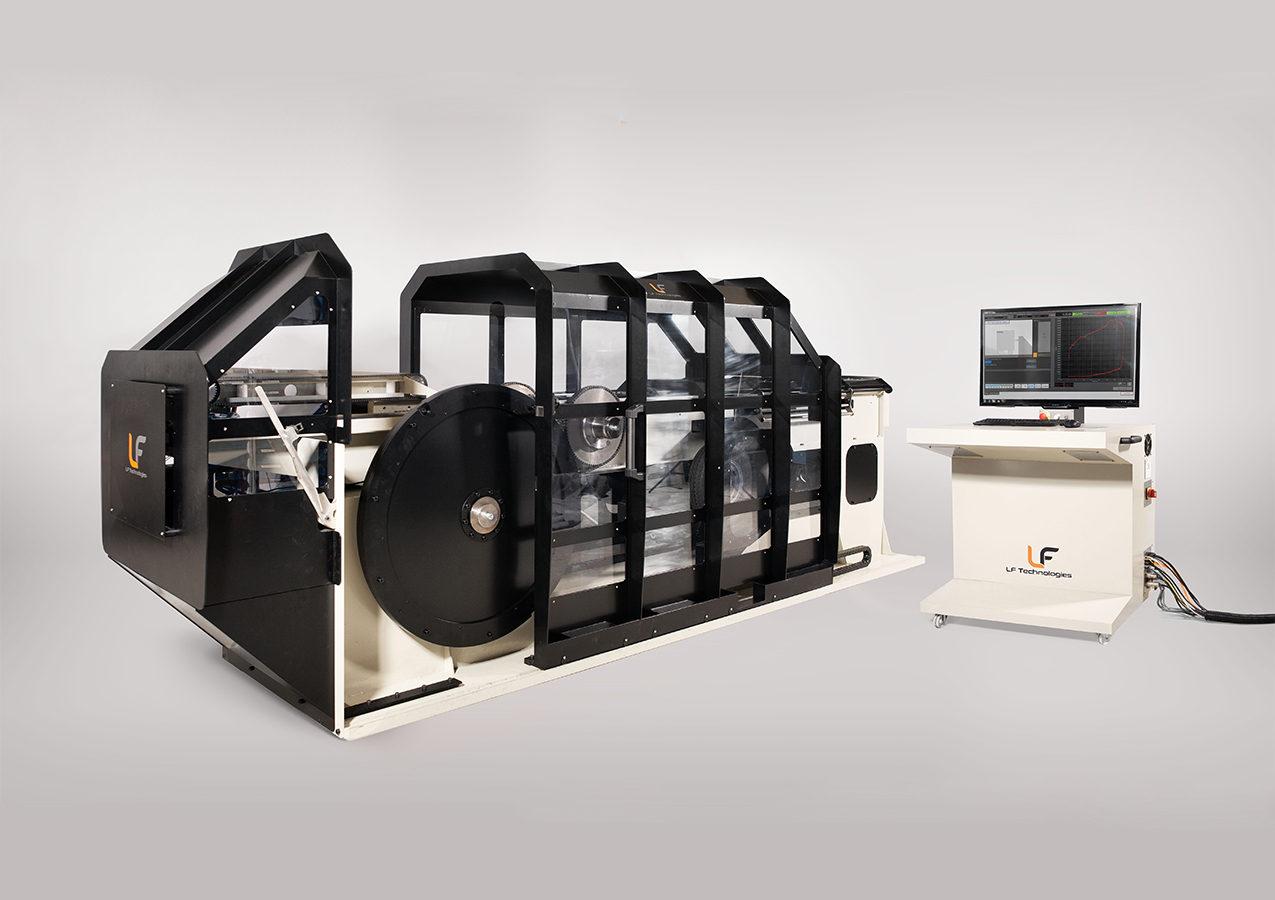

Puits de Chute Horizontal

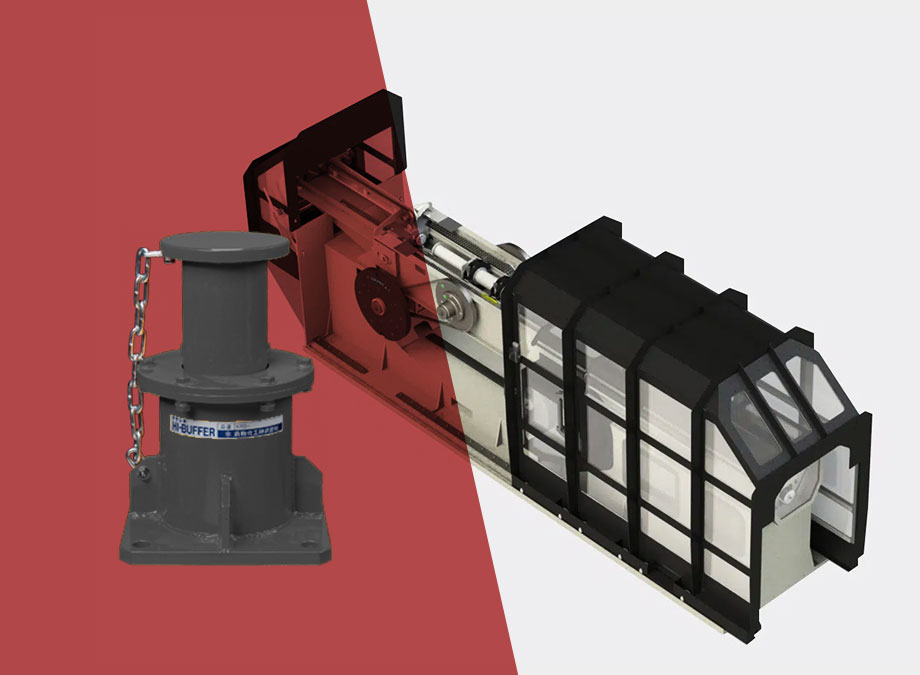

LF Technologies a conçu, pour un grand fabricant d’amortisseurs de protection contre les chocs, un banc de simulation de chocs dynamiques jusqu’à 50 000 J avec une masse et une vitesse réglable.

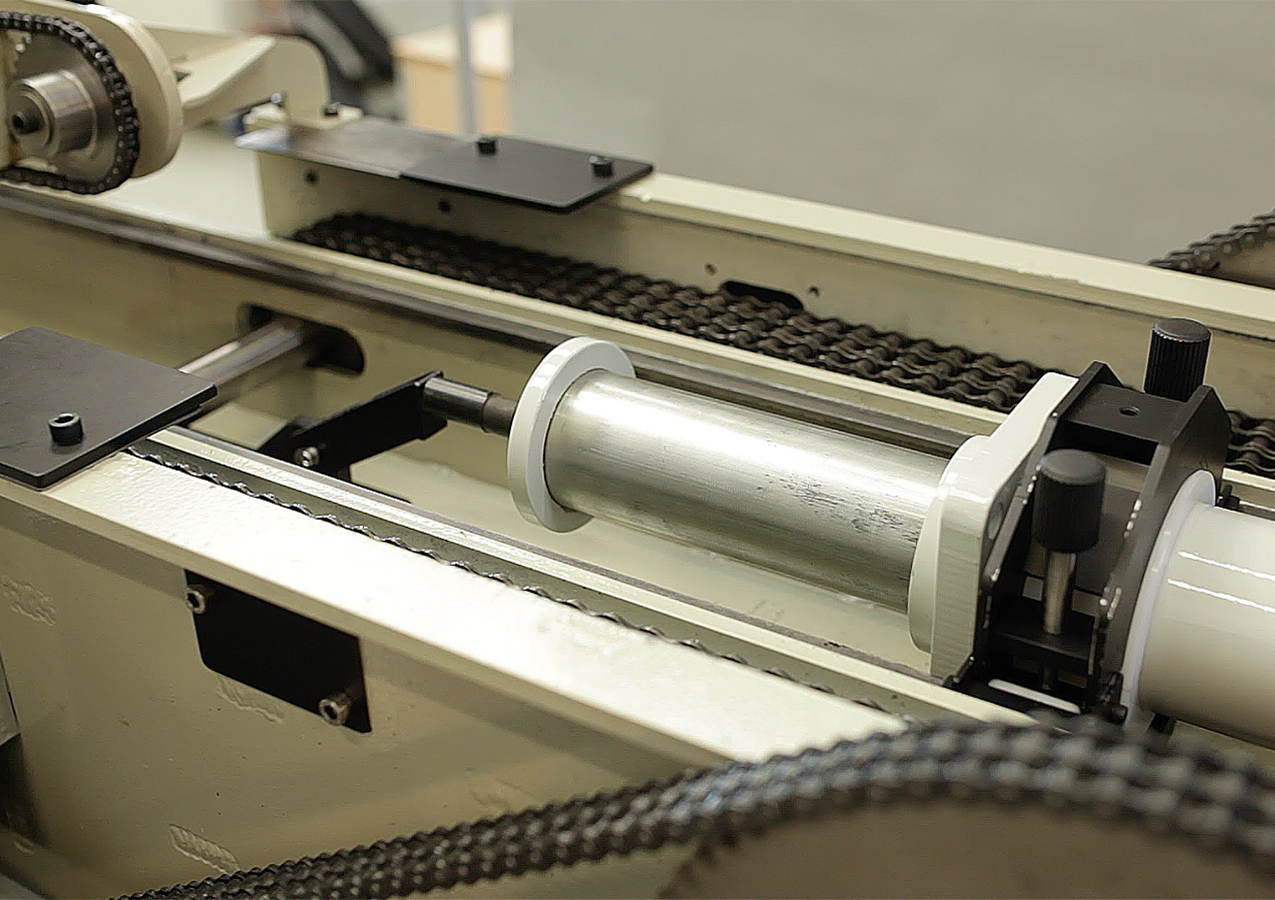

Différents types d’amortisseurs (de train, silentbloc, etc) peuvent être éprouvés sur ce banc de test statique et dynamique.

Avantages du Puits de Chute Horizontal

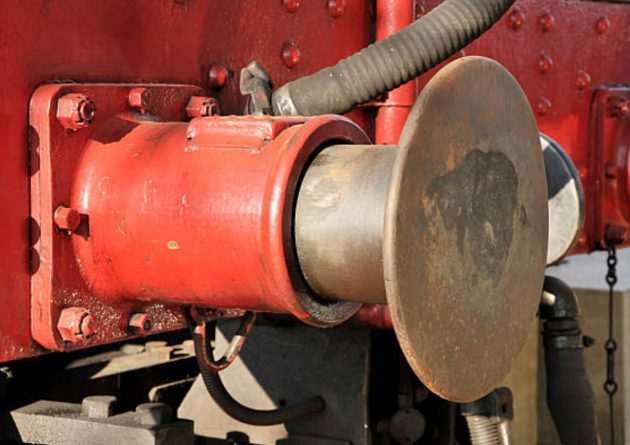

Absorbeur de chocs

Absorbeur de chocs

Vérification du fonctionnement d’absorbeur de choc pour wagons.

Simulateur de masses

Simulateur de masses

Simulation de très grandes masses (jusqu’à 200 tonnes).

Cadence

Cadence

Les temps de réglage, de montage et de démontage sont faibles.

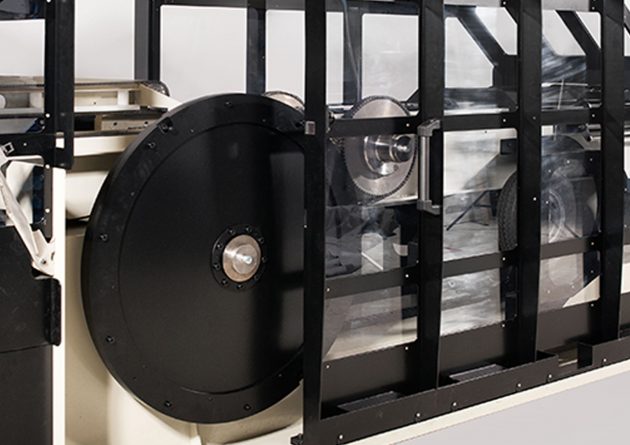

Sécurité

Sécurité

Machine protégée par une butée hydraulique débrayable. Absence de charge suspendue grâce à sa position horizontale.

CARACTÉRISTIQUES TECHNIQUES du Puits de Chute Horizontal

Spécifications

MCH

Energie max.

50 000 J

Masse simulée

40 à 200 000 kg

Vitesse d'impact

0,5 à 9 m/s

Force max. d'impact

150 000 N

Force de débrayage

1 000 - 150 000 N

Applications clients
